مقدمه
سرعت اجرا، کاهش هزینههای نصب و افزایش انعطافپذیری از مهمترین معیارهای انتخاب سیستمهای ساپورت و نگهدارنده در پروژههای تأسیساتی و ساختمانی هستند. به همین دلیل، بسیاری از پیمانکاران امروزه به جای روشهای سنتی جوشکاری از سیستمهای مدولار مبتنی بر یو چنل استفاده میکنند.
در سالهای اخیر، نصب یو چنل بدون جوشکاری به یکی از روشهای استاندارد در اجرای ساپورت لوله، کانال، سینی کابل و تجهیزات مکانیکی تبدیل شده است. این شیوه نهتنها زمان اجرا را کاهش میدهد، بلکه امکان تغییر و توسعه سازه را در آینده نیز فراهم میکند. اگر اجرای صحیح این سیستم با اتصالات استاندارد انجام شود، استحکام نهایی کاملاً با بسیاری از روشهای سنتی قابل رقابت خواهد بود.
یو چنل چیست و چرا بدون جوشکاری نصب میشود؟
یو چنل یا U Channel نوعی پروفیل فلزی مهندسیشده است که برای ساخت ساپورتهای تأسیساتی، سازههای نگهدارنده و سیستمهای نصب تجهیزات مورد استفاده قرار میگیرد.
طراحی شیاردار این محصول امکان اتصال انواع مهره چنل، پیچ، بست و اتصالات مکانیکی را فراهم میکند. در نتیجه، مجری پروژه میتواند بدون استفاده از دستگاه جوش، قطعات مختلف را به یکدیگر متصل کند.
امروزه استفاده از سیستمهای بدون جوشکاری مزایای متعددی ایجاد میکند:
- کاهش زمان اجرا
- حذف عملیات جوشکاری
- افزایش ایمنی کارگاه
- کاهش هزینه نیروی انسانی
- امکان دمونتاژ و تغییر سازه
- جلوگیری از آسیب به پوشش گالوانیزه
چگونه یو چنل را بدون جوشکاری نصب کنیم؟
برای نصب یو چنل بدون جوشکاری ابتدا محل اجرا مشخص میشود. سپس یو چنل با استفاده از انکر، پیچ و مهره، مهره چنلی و اتصالات مخصوص روی دیوار، سقف یا کف نصب میشود. در مرحله بعد تجهیزات موردنظر روی سازه ثابت شده و تمام اتصالات با گشتاور مناسب محکم میشوند.
مزایای نصب یو چنل بدون جوشکاری
روشهای مدرن نصب تأسیسات به سمت سیستمهای مکانیکی حرکت کردهاند.
از سوی دیگر، محدودیتهای جوشکاری در پروژههای امروزی باعث شده استفاده از یو چنل بیش از گذشته مورد توجه قرار گیرد.
افزایش سرعت اجرا
مجریان میتوانند قطعات را تنها با چند ابزار ساده مونتاژ کنند.
در نتیجه، زمان نصب به شکل محسوسی کاهش پیدا میکند.
حفظ پوشش ضد خوردگی
عملیات جوشکاری معمولاً پوشش گالوانیزه را تخریب میکند.
در مقابل، اتصالات مکانیکی از این مشکل جلوگیری میکنند.
امکان اصلاح و توسعه
اگر در آینده نیاز به تغییر سازه وجود داشته باشد، باز کردن اتصالات بسیار ساده خواهد بود.
به همین علت، انعطافپذیری پروژه افزایش پیدا میکند.
کاهش هزینه اجرا
حذف تجهیزات جوشکاری و نیروی متخصص باعث صرفهجویی اقتصادی میشود.
علاوه بر این، هزینه نگهداری سازه نیز کاهش مییابد.
تجهیزات موردنیاز برای نصب یو چنل
پیش از شروع عملیات نصب باید تجهیزات لازم آماده شوند.
یو چنل گالوانیزه
اصلیترین جزء سیستم محسوب میشود.
ابعاد و ضخامت چنل باید براساس بارگذاری پروژه انتخاب شود.
مهره چنلی
این قطعه داخل شیار چنل قرار میگیرد و محل اتصال پیچ را ایجاد میکند.
پیچ و مهره
اتصالات مکانیکی توسط پیچ و مهرههای استاندارد انجام میشوند.
براکت و اتصالات چنل
برای ساخت زوایا، تقاطعها و سازههای خاص استفاده میشوند.
انکر مکانیکی
چنل را به بتن یا دیوار متصل میکند.
آچار و ابزار دستی
برای مونتاژ اولیه به ابزارهای ساده نیاز خواهید داشت.
مهمترین ابزارها عبارتاند از:
- متر
- تراز
- آچار تخت
- آچار رینگی
- آچار بکس
- دریل
- مته بتن
انواع روشهای نصب یو چنل بدون جوشکاری
نصب روی دیوار
در این روش ابتدا انکرها داخل دیوار نصب میشوند.
سپس چنل با استفاده از پیچ و مهره روی دیوار ثابت میشود.
نصب روی سقف
بسیاری از ساپورتهای لوله و سینی کابل از سقف آویزان میشوند.
در چنین شرایطی معمولاً از راد رزوهدار و مهره چنلی استفاده میکنند.
نصب روی کف
برخی تجهیزات مکانیکی روی سازههای زمینی قرار میگیرند.
در این حالت چنل مستقیماً به کف متصل میشود.
نصب به صورت فریم مستقل
در پروژههای صنعتی گاهی سازهای مستقل از ساختمان ساخته میشود.
این نوع سازهها نیز با اتصالات پیچ و مهرهای مونتاژ میشوند.
آموزش گام به گام نصب یو چنل بدون جوشکاری
مرحله اول: بررسی نقشه اجرایی
پیش از هر اقدامی باید ابعاد و محل نصب مشخص شوند.
این کار از بروز خطاهای اجرایی جلوگیری میکند.

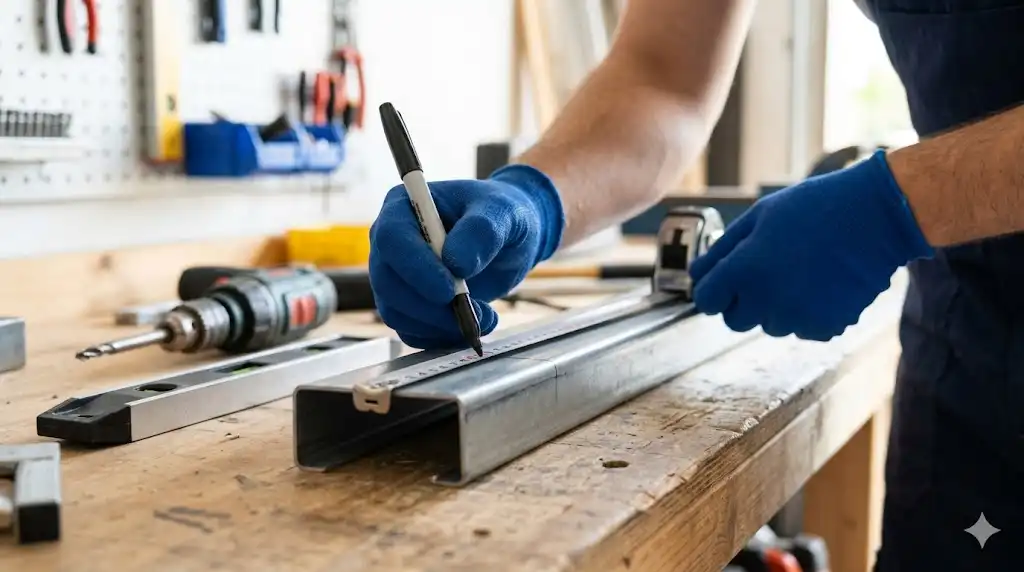

مرحله دوم: اندازهگیری و علامتگذاری
تکنسین محل نصب انکرها را روی سطح مشخص میکند.
سپس فاصلهها مجدداً کنترل میشوند.

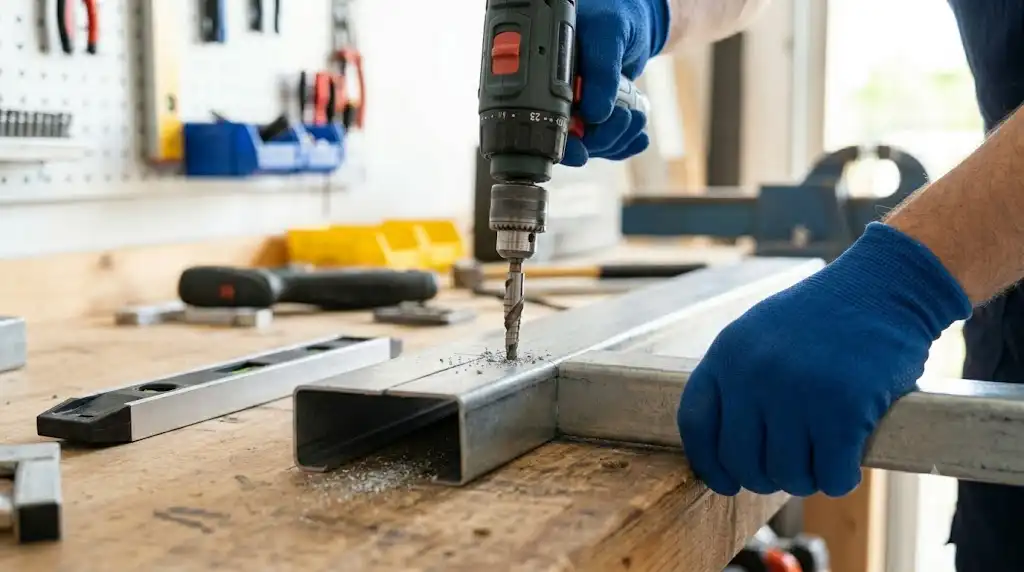

مرحله سوم: سوراخکاری
در این مرحله سوراخهای موردنیاز توسط دریل ایجاد میشوند.
قطر سوراخ باید با مشخصات انکر مطابقت داشته باشد.
مرحله چهارم: نصب انکر
پس از پاکسازی سوراخها، انکرها در محل خود قرار میگیرند.
این قطعات وظیفه انتقال بار به سازه اصلی را بر عهده دارند.
مرحله پنجم: نصب یو چنل
اکنون یو چنل روی محل موردنظر قرار میگیرد.
سپس پیچها از داخل سوراخهای اتصال عبور داده میشوند.
مرحله ششم: قرار دادن مهره چنلی
مهرههای چنلی داخل شیار چنل نصب میشوند.
در ادامه امکان اتصال تجهیزات مختلف فراهم خواهد شد.

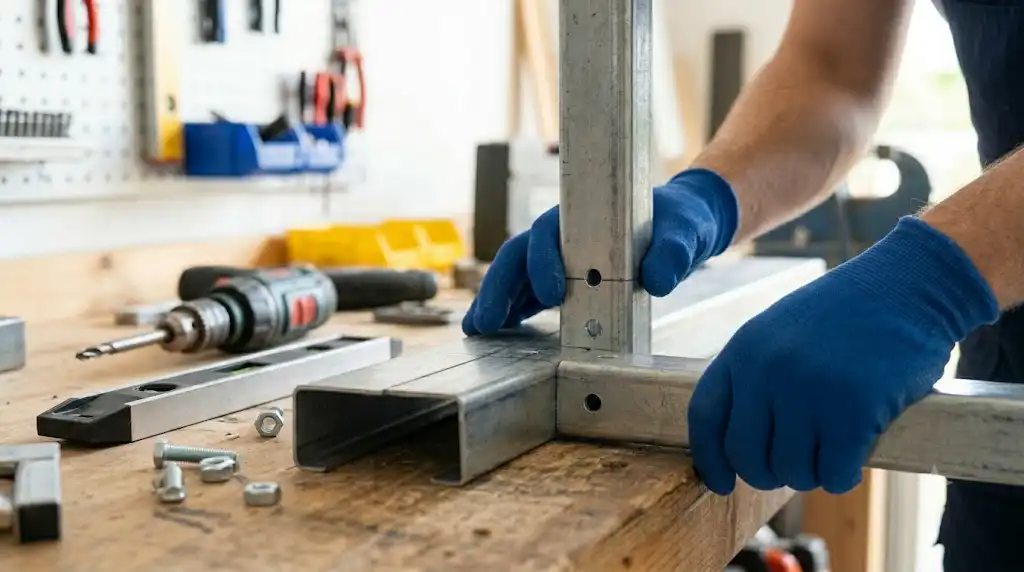

مرحله هفتم: مونتاژ اتصالات
براکتها، نبشیها و سایر اتصالات روی سازه نصب میشوند.
به این ترتیب ساختار نهایی شکل میگیرد.
مرحله هشتم: کنترل تراز
پیش از محکم کردن نهایی، تراز بودن سازه بررسی میشود.
بنابراین از ایجاد تنش و بار اضافی جلوگیری خواهد شد.

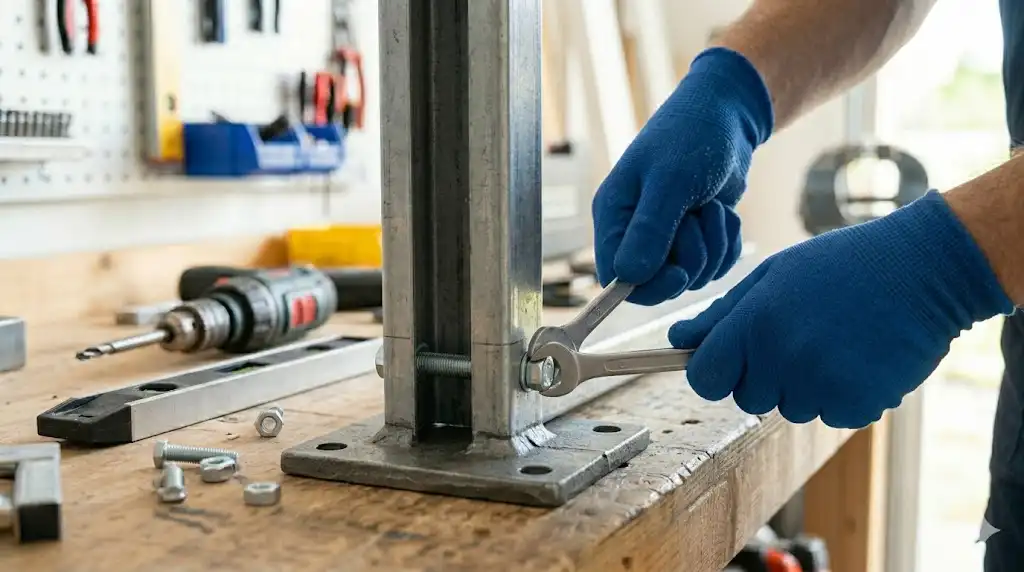

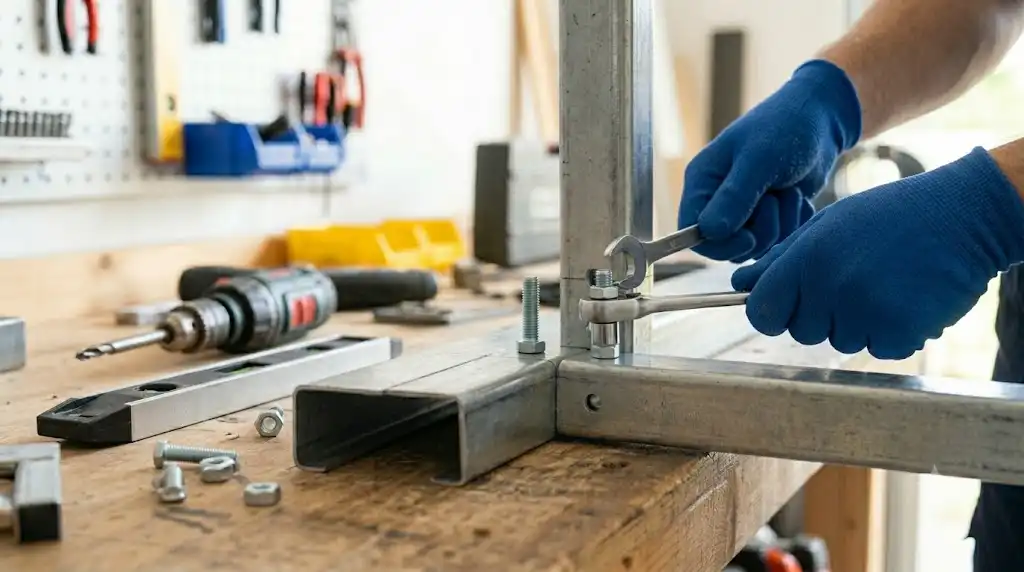

مرحله نهم: سفت کردن نهایی پیچها
در پایان تمامی اتصالات با گشتاور مناسب محکم میشوند.
پس از آن سازه آماده بهرهبرداری خواهد بود.
نکات فنی مهم هنگام نصب یو چنل
رعایت برخی جزئیات میتواند کیفیت نهایی پروژه را افزایش دهد.
انتخاب ضخامت مناسب چنل
بار وارده تعیینکننده ضخامت پروفیل خواهد بود.
توجه به ظرفیت باربری انکر
انکر باید توان تحمل بار طراحیشده را داشته باشد.
رعایت فاصله ساپورتها
فاصله بیش از حد ممکن است موجب خمش چنل شود.
استفاده از اتصالات استاندارد
کیفیت اتصالات تأثیر مستقیمی بر ایمنی سازه دارد.
کنترل گشتاور پیچها
اتصالات شل یا بیش از حد سفت میتوانند مشکلساز شوند.
خطاهای رایج در نصب یو چنل بدون جوشکاری
با وجود سادگی اجرا، برخی اشتباهات همچنان در پروژهها مشاهده میشوند.
استفاده از انکر نامناسب
انتخاب نادرست انکر ظرفیت باربری سازه را کاهش میدهد.
بیتوجهی به تراز
عدم کنترل تراز موجب انتقال نامتقارن بار میشود.
انتخاب چنل ضعیف
برخی مجریان تنها بر اساس قیمت تصمیم میگیرند.
در نتیجه، استحکام موردنیاز تأمین نمیشود.
سفت نکردن کامل اتصالات
این موضوع احتمال لرزش و جابهجایی سازه را افزایش میدهد.
فاصله زیاد بین ساپورتها
افزایش فاصله میتواند باعث تغییر شکل چنل شود.
5 راهکار برای نصب اصولی یو چنل
استفاده از چنل گالوانیزه استاندارد
محصولات استاندارد مقاومت بیشتری در برابر خوردگی دارند.
اجرای دقیق نقشهها
رعایت ابعاد طراحیشده کیفیت اجرا را افزایش میدهد.
استفاده از مهره چنلی مناسب
مهرههای استاندارد اتصال مطمئنتری ایجاد میکنند.
کنترل بارگذاری
محاسبات مهندسی باید مبنای انتخاب تجهیزات باشند.
بازبینی دورهای
بازرسی منظم از بروز مشکلات احتمالی جلوگیری میکند.
سناریوی واقعی اجرای یو چنل بدون جوشکاری
فرض کنید در یک ساختمان اداری بزرگ قرار است شبکه سینی کابل و لولههای تأسیساتی از سقف عبور کنند.
در این پروژه، تیم اجرایی ابتدا محل ساپورتها را مشخص میکند. سپس با استفاده از انکر مکانیکی و راد رزوهدار، یو چنلها را به سقف متصل میکند. در ادامه، مهرههای چنلی داخل شیارها قرار میگیرند و براکتهای موردنیاز نصب میشوند.
پس از تکمیل مونتاژ، تمامی سینیهای کابل روی سازه ثابت میشوند. در نهایت، تیم کنترل کیفیت تراز بودن و استحکام اتصالات را بررسی میکند. نتیجه این فرآیند، سازهای مقاوم، قابل توسعه و بدون نیاز به جوشکاری خواهد بود.
کاربردهای رایج یو چنل بدون جوشکاری
دامنه استفاده از این سیستم بسیار گسترده است.
مهمترین کاربردها عبارتاند از:
- ساپورت لولههای تأسیساتی
- نگهداری سینی کابل
- نصب کانال هوا
- ساخت فریم تجهیزات مکانیکی
- نصب تجهیزات خورشیدی
- سازههای صنعتی سبک
- سیستمهای نگهدارنده موتورخانه
جمعبندی
نصب یو چنل بدون جوشکاری یکی از سریعترین و اقتصادیترین روشهای اجرای ساپورتهای تأسیساتی محسوب میشود. این سیستم با استفاده از پیچ، مهره، انکر و اتصالات مکانیکی مونتاژ میشود و نیازی به عملیات جوشکاری ندارد.
از طرف دیگر، اجرای صحیح مراحل نصب، انتخاب تجهیزات استاندارد و رعایت اصول بارگذاری اهمیت بسیار زیادی دارد. بنابراین، استفاده از یو چنل گالوانیزه همراه با اتصالات مناسب میتواند سازهای مقاوم، ایمن و قابل توسعه در اختیار مجریان پروژه قرار دهد.
سوالات متداول
آیا نصب یو چنل بدون جوشکاری امکانپذیر است؟
بله، این سیستم برای مونتاژ کامل با اتصالات مکانیکی طراحی شده است.
برای نصب یو چنل به چه ابزارهایی نیاز داریم؟
دریل، آچار، متر، تراز و ابزارهای دستی ساده معمولاً کافی هستند.
آیا استحکام اتصال پیچ و مهرهای با جوشکاری قابل مقایسه است؟
در بسیاری از کاربردهای تأسیساتی، اتصالات استاندارد عملکرد بسیار مناسبی دارند.
بهترین نوع چنل برای نصب بدون جوشکاری چیست؟
یو چنل گالوانیزه با ضخامت مناسب یکی از بهترین گزینهها محسوب میشود.
مهره چنلی چه کاربردی دارد؟
این قطعه داخل شیار چنل قرار میگیرد و امکان اتصال تجهیزات مختلف را فراهم میکند.
آیا میتوان سازه را بعداً تغییر داد؟
بله، یکی از مزایای اصلی سیستمهای چنلی امکان توسعه و اصلاح سازه است.
مهمترین خطای اجرایی چیست؟
انتخاب انکر نامناسب و عدم رعایت ظرفیت باربری از رایجترین خطاها هستند.
یو چنل در چه پروژههایی استفاده میشود؟
ساپورت لوله، سینی کابل، کانال هوا، تجهیزات مکانیکی و سازههای خورشیدی از کاربردهای رایج آن هستند.
