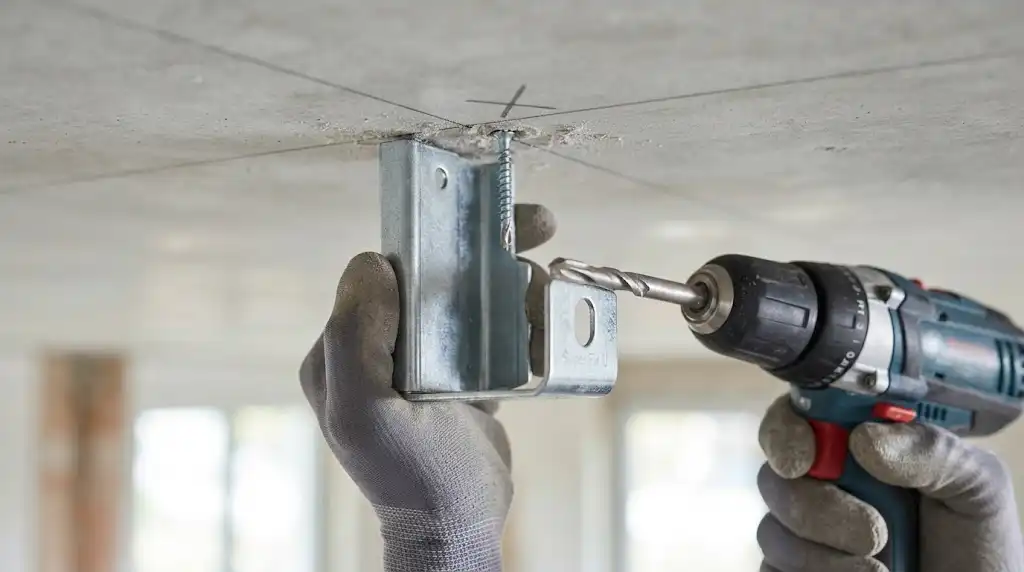

اتصال سوپر فیکس U به سقف کاذب زمانی ایمن و اصولی است که بار مجموعه به سازه اصلی ساختمان منتقل شود، نه صرفاً به صفحات سقف کاذب. این پروفیل بهعنوان بخشی از سیستم ساپورت تأسیسات، امکان اجرای آویزهای سقفی، نگهداری لولهها، کانالها، سینی کابل و برخی تجهیزات را فراهم میکند و معمولاً با پیچ متری، مهره، واشر و صفحات نصب به سازه متصل میشود.
روش صحیح نصب به نوع سقف، جنس سازه بالاسری، وزن بار، فاصله آویزها و نوع کاربری بستگی دارد. اگر سقف کاذب از کناف، تایل، PVC یا سیستم مشابه ساخته شده باشد، نباید خود صفحه تزئینی را بهعنوان تکیهگاه اصلی بار در نظر گرفت؛ محل اتصال باید به دال بتنی، تیر، پروفیل سازهای یا عضو باربر تأییدشده منتقل شود.
سوپر فیکس U چیست و چه کاربردی دارد؟
سوپر فیکس U یک پروفیل ناودانیشکل در سیستم نصب و ساپورت تأسیسات است که برای ایجاد سازههای نگهدارنده قابل تنظیم استفاده میشود. این محصول در کنار تجهیزاتی مانند صفحات نصب، پایهها، پیچهای تمامرزوه، مهره و واشر قرار میگیرد و امکان ساخت ساپورتهای افقی، عمودی و آویز را فراهم میکند.
طراحی U شکل باعث میشود اتصال قطعات مختلف بدون نیاز به جوشکاری گسترده انجام شود. علاوه بر آن، امکان جابهجایی و رگلاژ اجزا در بسیاری از آرایشهای اجرایی وجود دارد و همین ویژگی برای نصب تأسیسات در فضای محدود سقف کاذب اهمیت زیادی دارد.
کاربردهای متداول سوپر فیکس U شامل موارد زیر است:
- اجرای ساپورت لولههای تأسیساتی

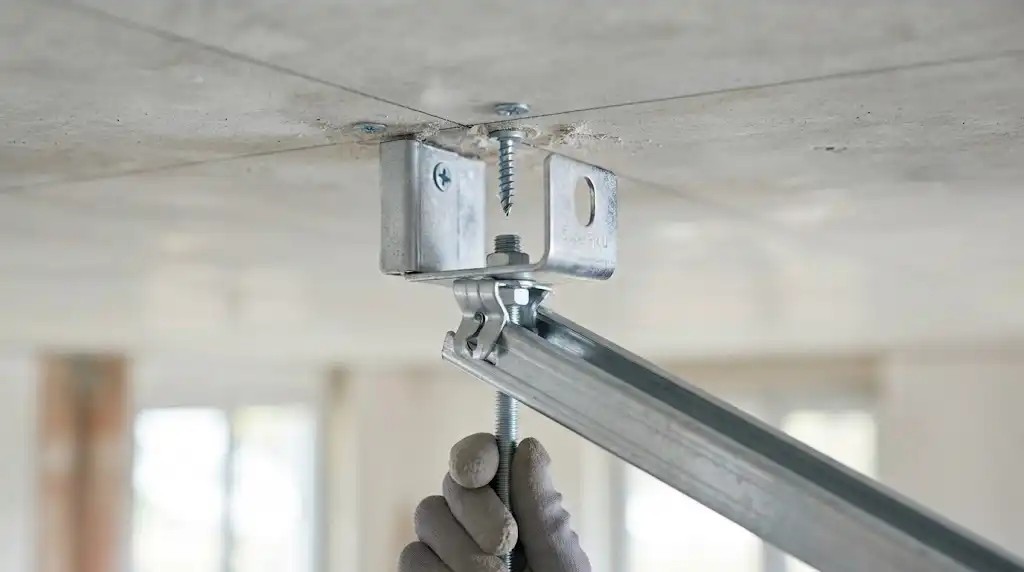

- ساخت آویزهای سقفی
- نگهداری کانالهای تهویه
- اجرای ساپورت سینی کابل
- نصب برخی تجهیزات مکانیکی و الکتریکی
- اجرای سازه نگهدارنده در سقفهای کاذب
- ایجاد کنسول و ساپورتهای سبک و متوسط
آیا میتوان سوپر فیکس U را مستقیماً به سقف کاذب وصل کرد؟
پاسخ کوتاه این است: در حالت معمول، خیر.
صفحه گچی، تایل سقفی یا پوشش نهایی نباید بدون محاسبه و تأیید سازنده بهعنوان عضو باربر اصلی استفاده شود. بار باید از طریق آویز یا اتصال مناسب به سازه اصلی بالای سقف منتقل شود.
برای مثال، اگر بالای سقف کاذب یک دال بتنی وجود دارد، مسیر انتقال بار میتواند به شکل زیر باشد:
دال بتنی ← انکر یا اتصال سازهای ← پیچ متری ← مهره و واشر ← صفحه یا اتصال سوپرفیکس ← پروفیل U ← بست یا تجهیز تأسیساتی
به این ترتیب، سقف کاذب بیشتر نقش پوشش معماری دارد و بار اصلی روی سازه ساختمان یا سیستم ساپورت طراحیشده قرار میگیرد.
مراحل اتصال سوپر فیکس U به سقف کاذب
برای نصب اصولی، ابتدا محل آویزها را بر اساس نقشه و وزن بار تعیین کنید. سپس محل اتصال به سازه اصلی را مشخص کرده، انکر مناسب را نصب کنید، پیچ متری را به آن متصل نمایید، صفحه یا اتصال سوپرفیکس را در ارتفاع موردنظر قرار دهید و در نهایت پروفیل U را با مهره و واشر مهار و تراز کنید.
مراحل کلی عبارتاند از:
- تعیین وزن و نوع بار
- مشخصکردن مسیر انتقال بار
- شناسایی عضو باربر بالای سقف کاذب
- تعیین محل آویزها
- انتخاب انکر یا اتصال مناسب
- نصب پیچ متری
- نصب صفحه اتصال
- قرار دادن سوپر فیکس U
- بستن مهره و واشر
- تراز و رگلاژ مجموعه
- نصب بست یا تجهیز
- کنترل نهایی اتصال و بارگذاری
تجهیزات مورد نیاز برای نصب سوپر فیکس U
پیش از شروع کار، تجهیزات را متناسب با نوع سازه و بار آماده کنید. اجزای اصلی معمولاً شامل پروفیل سوپر فیکس U، پیچ متری، مهره، واشر، صفحه نصب، انکر مناسب و بست مربوط به تجهیز است. در فهرست محصولات سوپرفیکس، صفحه نصب عمودی و افقی مخصوص U و همچنین پیچ متری M8 و M10 ارائه شدهاند.
ابزار اجرایی نیز میتواند شامل دریل، مته مناسب، آچار، تراز، متر، ابزار برش پروفیل و در صورت نیاز آچار ترکمتر باشد. نوع ابزار باید با جنس عضو سازهای و سیستم اتصال انتخاب شود.
مرحله اول: وزن بار را مشخص کنید
اولین اشتباه در ساپورتگذاری این است که نصب از انتخاب پروفیل شروع شود. پیش از آن باید وزن تجهیز یا مجموعه تأسیسات مشخص شود.
فرض کنید قرار است یک مسیر لوله روی سوپرفیکس U قرار گیرد. وزن لوله، آب یا سیال داخل آن، عایق، بستها و بارهای احتمالی باید در محاسبات لحاظ شوند.
در سیستمهای کانالکشی نیز وزن کانال، عایق و متعلقات به بار نهایی اضافه میشود. برای سینی کابل، وزن کابلها را نیز باید در نظر گرفت.

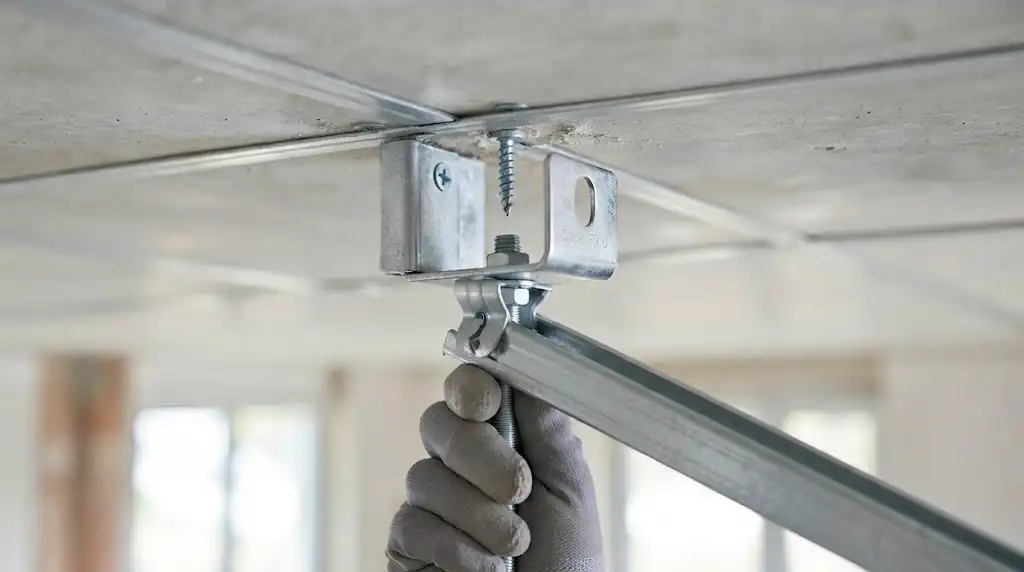

مرحله دوم: محل سازه اصلی را پیدا کنید
بعد از مشخصشدن بار، باید بررسی شود که بالای سقف کاذب چه سازهای وجود دارد. دال بتنی، تیر فلزی، پروفیل سازهای یا سایر اعضای باربر، هرکدام روش اتصال متفاوتی دارند.
اگر اطلاعات سازه مشخص نیست، نباید صرفاً بر اساس ظاهر سقف تصمیم گرفت. بازکردن یک بخش کوچک از سقف کاذب یا بررسی نقشههای سازه میتواند از اجرای اتصال اشتباه جلوگیری کند.
مرحله سوم: فاصله آویزها را تعیین کنید
فاصله بین آویزها به وزن بار، مشخصات پروفیل، نوع تجهیز و طراحی ساپورت وابسته است. بنابراین نمیتوان یک فاصله ثابت را برای تمام پروژهها تجویز کرد.
هرچه بار بیشتر شود، کنترل خمش و پایداری اهمیت بیشتری پیدا میکند. در مسیرهای طولانی نیز باید علاوه بر ظرفیت پروفیل، اثر بارگذاری پیوسته و تغییر شکل احتمالی بررسی شود.
مرحله چهارم: انکر مناسب انتخاب کنید
نوع اتصال به سقف اصلی یکی از مهمترین قسمتهای کار است. برای بتن، آجر، فولاد یا سایر بسترها نمیتوان از یک نوع اتصال بهصورت عمومی استفاده کرد.
در بتن، نوع انکر باید با مقاومت بتن، ضخامت عضو، فاصله از لبه و بار موردنظر سازگار باشد. اگر اتصال به عضو فولادی انجام میشود، جزئیات اتصال باید با مشخصات همان عضو تطبیق داده شود.

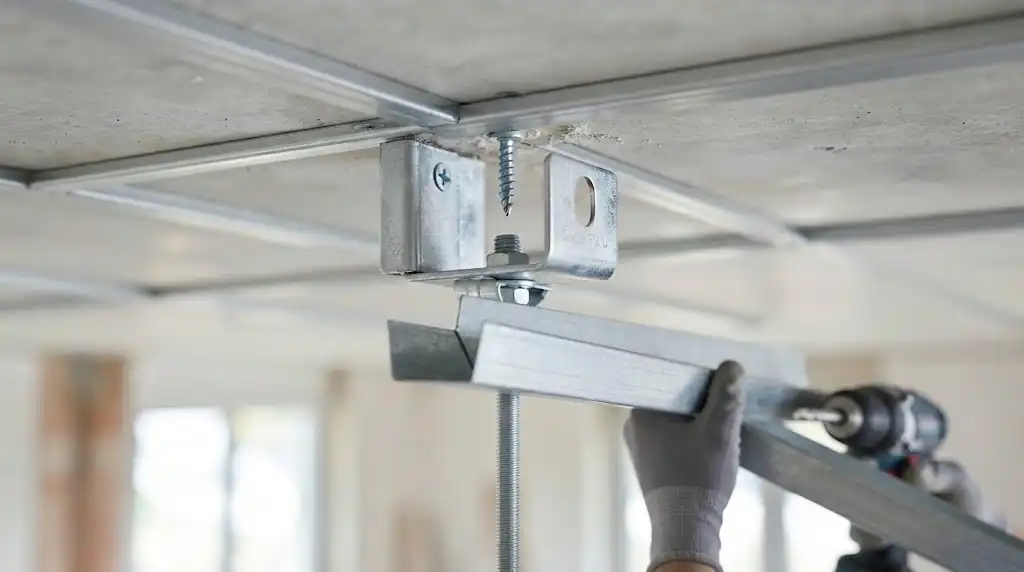

مرحله پنجم: پیچ متری را نصب کنید
پس از آمادهشدن نقطه اتصال، پیچ متری مناسب نصب میشود. سیستم سوپرفیکس U امکان استفاده از پیچهای تمامرزوه را دارد و نمونههای M8 و M10 در فهرست محصولات این سیستم دیده میشوند.
طول پیچ متری باید به اندازهای باشد که امکان تنظیم ارتفاع، نصب مهره و واشر و ایجاد فضای کافی برای پروفیل فراهم شود. طول بیش از نیاز نیز میتواند اجرای سقف و عبور تأسیسات را دشوار کند.
مرحله ششم: صفحه نصب را انتخاب کنید
برای اتصال سوپرفیکس U به شکل آویز، استفاده از صفحه مناسب میتواند اتصال را منظمتر و قابل تنظیمتر کند. صفحات نصب عمودی و افقی مخصوص سوپرفیکس U در این سیستم عرضه شدهاند.
انتخاب صفحه به جهت قرارگیری پروفیل و هندسه ساپورت بستگی دارد. پیش از بستن نهایی، باید اطمینان حاصل شود که صفحه تحت بارگذاری دچار چرخش یا تغییر شکل غیرمجاز نمیشود.

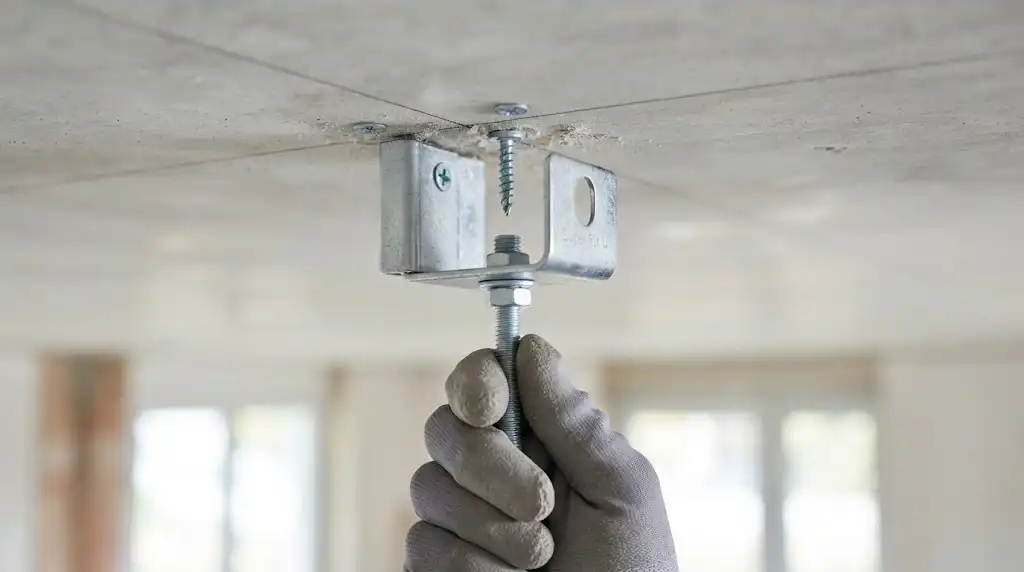

مرحله هفتم: پروفیل U را نصب و تراز کنید
پروفیل باید در موقعیت نهایی خود قرار گیرد و سپس با مهره و واشر مهار شود. تراز بودن ساپورت بهخصوص برای مسیرهای لوله و کانال اهمیت دارد.
اگر چند آویز در یک مسیر استفاده میشود، ارتفاع آنها باید پیش از سفتکردن نهایی تنظیم شود. یک اختلاف ارتفاع کوچک در ابتدا ممکن است در مسیرهای طولانی به اختلاف قابلتوجهی تبدیل شود.
مرحله هشتم: بست یا تجهیزات را روی سوپرفیکس نصب کنید
پس از تثبیت پروفیل، بست لوله، پایه تجهیزات، نگهدارنده سینی کابل یا قطعه موردنظر روی آن نصب میشود.
مزیت اصلی سیستم U شکل، قابلیت ترکیب با اجزای مختلف ساپورت است. منابع معرفی محصول نیز استفاده از آن را در تأسیسات مکانیکی، تهویه، برق و حتی اجرای انواع آویزهای سقفی مطرح کردهاند.
نکات فنی مهم هنگام اتصال سوپرفیکس U به سقف کاذب
بار را به سقف کاذب منتقل نکنید
صفحه سقف کاذب معمولاً برای تحمل بار تأسیسات طراحی نشده است. عبور یک پیچ از صفحه گچی و بستن مهره در پشت آن، بهتنهایی یک اتصال سازهای مطمئن محسوب نمیشود.
به لبه دال یا عضو سازهای نزدیک نشوید
محل انکر باید فاصله مناسب از لبه داشته باشد. فاصله ناکافی میتواند ظرفیت اتصال را کاهش دهد و حتی موجب ترک یا شکست موضعی شود.
جنس قطعات را با محیط هماهنگ کنید
در محیطهای مرطوب، خورنده یا صنعتی، انتخاب متریال مناسب اهمیت بیشتری دارد. برای مناطق با رطوبت بالا، نسخه اکسترا سوپرفیکس U نیز بهعنوان گزینهای مناسب برای شرایط شمال و جنوب کشور معرفی شده است.
اتصال را بیش از حد سفت نکنید
سفتکردن بیش از اندازه میتواند به رزوه، صفحه، پروفیل یا بستر اتصال آسیب بزند. مقدار گشتاور، در صورت وجود دستورالعمل سازنده، باید مطابق همان مشخصات اجرا شود.
مسیر تأسیسات را پیش از نصب بررسی کنید
پیش از سوراخکاری سقف یا دال، محل عبور کابل، لوله، تأسیسات مکانیکی و سایر تجهیزات باید مشخص باشد. یک سوراخکاری بدون بررسی میتواند به تأسیسات پنهان آسیب بزند.
۵ روش کاربردی برای اجرای بهتر سوپرفیکس U
۱. از نقشه ساپورت شروع کنید
به جای نصب تجربی، مسیر، تعداد آویزها، نوع اتصال و ارتفاع هر ساپورت را روی نقشه مشخص کنید. چنین روشی مقدار خطای اجرایی و مصرف مصالح را کاهش میدهد.
۲. اتصال را قبل از پوشاندن سقف تست کنید
اگر سقف کاذب هنوز بسته نشده است، بهترین زمان برای کنترل تمام آویزها همین مرحله است. کیفیت انکر، تراز بودن پروفیل و فاصله آویزها را میتوان بدون تخریب بررسی کرد.
۳. نمونه اجرایی بسازید
برای پروژههای بزرگ، یک ساپورت نمونه اجرا کنید. بعد از تأیید مهندس پروژه، همان جزئیات را در سایر قسمتها تکرار کنید.
۴. مسیر انتقال بار را مستند کنید
عکسبرداری از اتصال به سازه اصلی قبل از بستهشدن سقف، در زمان تحویل پروژه بسیار مفید است. این مستندات نشان میدهند که ساپورت واقعاً به عضو باربر متصل شده است.
۵. از قطعات همسیستم استفاده کنید
استفاده از پروفیل، صفحه، پیچ، مهره و اتصالات سازگار باعث میشود عملکرد مجموعه قابل پیشبینیتر باشد. سیستم سوپرفیکس نیز مجموعهای از پروفیلها، صفحات نصب، پایهها، پیچ و مهره و سایر قطعات مرتبط را ارائه میکند.
خطاهای رایج در نصب سوپرفیکس U
یکی از خطاهای متداول، اتصال مستقیم پروفیل به صفحات سقف کاذب است. چنین کاری ممکن است در بارهای بسیار سبک ظاهراً جواب بدهد، اما برای ساپورت تأسیسات نباید بدون تأیید فنی انجام شود.
اشتباه دیگر، انتخاب انکر صرفاً بر اساس قطر پیچ است. ظرفیت اتصال تنها به قطر وابسته نیست و جنس بستر، عمق کاشت، فاصله از لبه و شرایط بارگذاری نیز اهمیت دارند.
برخی مجریان نیز تعداد آویزها را فقط بر اساس تجربه قبلی تعیین میکنند. تغییر نوع لوله، قطر کانال یا وزن کابل میتواند نیاز به آرایش کاملاً متفاوتی ایجاد کند.
استفاده از پیچ متری بدون واشر یا مهره مناسب نیز کیفیت اتصال را کاهش میدهد. از سوی دیگر، برش نامناسب پروفیل و ایجاد لبههای تیز میتواند در زمان نصب مشکلساز شود.

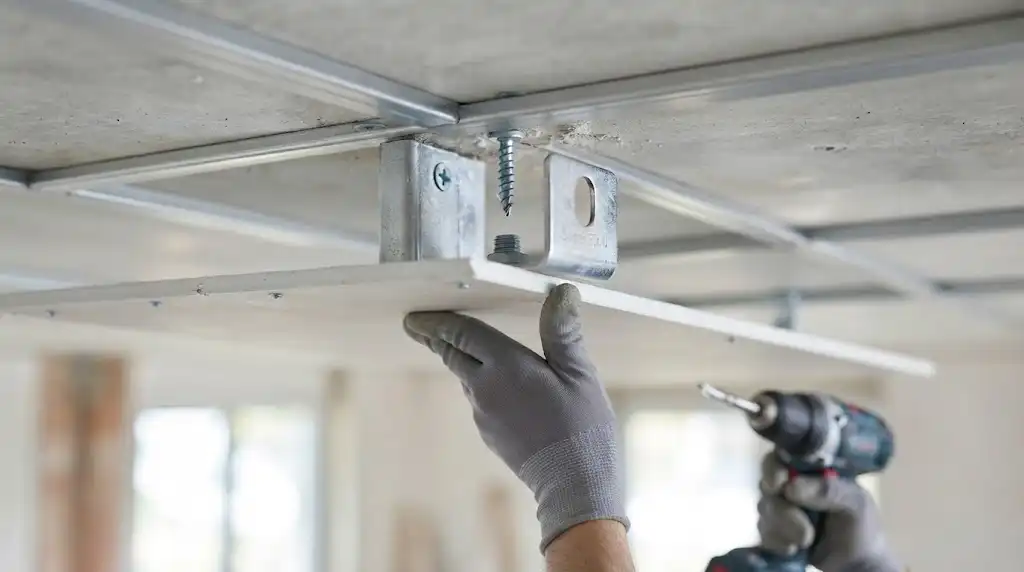

سناریوی اجرایی: ساپورت تأسیسات بالای سقف کاذب
فرض کنید در یک ساختمان اداری قرار است مسیر لولههای تأسیسات مکانیکی بالای سقف کاذب اجرا شود. ارتفاع فضای خالی محدود است و امکان استفاده از ساپورتهای حجیم وجود ندارد.
در چنین شرایطی، ابتدا مسیر لوله و وزن تقریبی آن مشخص میشود. سپس نقاط مناسب روی دال بتنی شناسایی شده و برای هر نقطه، اتصال متناسب با بستر انتخاب میشود.
پیچهای متری از نقاط اتصال آویزان میشوند و صفحات نصب در ارتفاع موردنظر قرار میگیرند. بعد از نصب پروفیل U، بستهای لوله روی پروفیل تنظیم میشوند.
مرحله نهایی شامل کنترل تراز، فاصله آویزها، استحکام اتصالات و آزادبودن مسیر سقف کاذب است. پس از تأیید، صفحات سقف نصب میشوند.
این روش باعث میشود وزن مسیر لوله به سازه اصلی منتقل شود و سقف کاذب صرفاً نقش پوشش نهایی را داشته باشد.
آیا سوپرفیکس U برای انواع سقف کاذب مناسب است؟
سوپرفیکس U میتواند در اجرای آویزها و ساپورتهای مرتبط با سقف کاذب کاربرد داشته باشد، اما مناسببودن آن به نوع بار و سازه اصلی وابسته است. منابع فنی این سیستم، استفاده از سوپرفیکس U را برای آویزهای سقفی و اجرای انواع سقف کاذب نیز ذکر کردهاند.
با وجود این، نوع سقف کاذب بهتنهایی معیار انتخاب نیست. برای مثال، سقف کناف با سقف تایل آکوستیک از نظر سازه و روش دسترسی متفاوت است و در هر دو حالت باید مسیر انتقال بار تا عضو سازهای بررسی شود.
مزایای استفاده از سوپرفیکس U در ساپورت سقفی
انعطافپذیری یکی از مهمترین مزیتهای این سیستم است. امکان تنظیم موقعیت قطعات با پیچ و مهره باعث میشود اصلاح و رگلاژ نسبت به بسیاری از روشهای سنتی سادهتر باشد.
کاهش نیاز به جوشکاری نیز مزیت اجرایی مهمی محسوب میشود. در نتیجه، عملیات نصب میتواند سریعتر و تمیزتر انجام شود و اصلاحات احتمالی بدون برش و جوش مجدد انجام گیرد.
حملونقل ساده، قابلیت شکلدهی و امکان ترکیب پروفیلهای مختلف نیز از دیگر ویژگیهایی هستند که برای اجرای ساپورتهای تأسیساتی کاربرد دارند.
چه زمانی باید طراحی مهندسی انجام شود؟
هرگاه بار قابلتوجه باشد، تعداد زیادی ساپورت در یک مسیر اجرا شود، تجهیزات سنگین نصب شوند یا اتصال به سازه اصلی پیچیدگی داشته باشد، طراحی و تأیید مهندسی ضروری است.
ساپورت کانالهای بزرگ، لولههای سنگین، تجهیزات مکانیکی، سینی کابلهای پرظرفیت و سیستمهایی که در معرض لرزش هستند نباید صرفاً بر اساس تجربه اجرایی طراحی شوند.
در چنین شرایطی، ظرفیت پروفیل، خمش، کشش پیچ متری، ظرفیت انکر، اتصالات و عضو سازهای باید بهصورت یک مجموعه بررسی شوند.
جمعبندی
اتصال سوپر فیکس U به سقف کاذب در اصل به معنای ایجاد یک سیستم آویز و ساپورت در فضای بالای سقف است، نه آویزانکردن بار از صفحه تزئینی سقف. مسیر صحیح انتقال بار باید از پروفیل U و اتصالات آن به پیچ متری و سپس به سازه اصلی ساختمان برسد.
برای اجرای مطمئن، ابتدا وزن بار و نوع تأسیسات را مشخص کنید، عضو باربر را شناسایی نمایید، انکر و پیچ متری متناسب انتخاب کنید و سپس با استفاده از صفحه نصب، پروفیل U را در ارتفاع مناسب تنظیم نمایید. کنترل تراز، کیفیت اتصال، خوردگی، فاصله آویزها و ظرفیت باربری نیز باید پیش از بستهشدن سقف انجام شود.
سوپرفیکس U به دلیل قابلیت رگلاژ، استفاده از اتصالات پیچومهرهای و امکان ترکیب با اجزای مختلف، گزینهای کاربردی برای بسیاری از ساپورتهای تأسیساتی است؛ با این حال، انتخاب نهایی باید بر اساس بار واقعی، شرایط سازه و دستورالعمل فنی سیستم انجام شود.
سوالات متداول
آیا سوپرفیکس U را میتوان مستقیماً روی کناف نصب کرد؟
در حالت معمول، نباید بار اصلی ساپورت تأسیسات به صفحه کناف منتقل شود. اتصال باید به سازه اصلی یا سیستم باربر تأییدشده منتقل شود، مگر اینکه سیستم کناف و جزئیات اتصال مشخصاً برای آن بار طراحی شده باشد.
برای آویز سوپرفیکس U از چه پیچی استفاده میشود؟
در سیستم سوپرفیکس، پیچهای متری M8 و M10 در طولهای مختلف عرضه شدهاند. انتخاب سایز نهایی باید بر اساس بار و جزئیات اتصال انجام شود.
آیا سوپرفیکس U برای ساپورت لوله مناسب است؟
بله. سوپرفیکس U برای اجرای ساپورت لولههای تأسیساتی، سیستمهای گرمایشی و سرمایشی و کاربردهای مختلف تأسیساتی معرفی شده است.
آیا برای نصب سوپرفیکس U نیاز به جوشکاری است؟
لزوماً خیر. یکی از مزایای این سیستم استفاده از پیچ و مهره و کاهش یا حذف عملیات جوشکاری در بسیاری از آرایشهای اجرایی است.
سوپرفیکس U اکسترا چه کاربردی دارد؟
نسخه اکسترا برای شرایطی که مقاومت در برابر رطوبت و شرایط محیطی اهمیت بیشتری دارد نیز عرضه میشود و برای مناطق مرطوب شمال و جنوب کشور معرفی شده است.
آیا فاصله آویزهای سوپرفیکس U مقدار ثابتی دارد؟
خیر. فاصله آویزها به وزن بار، مشخصات پروفیل، نوع تجهیز، نحوه بارگذاری و طراحی ساپورت بستگی دارد. تعیین یک فاصله ثابت برای همه کاربردها روش فنی قابل اتکایی نیست.
آیا میتوان از سوپرفیکس U برای سینی کابل استفاده کرد؟
بله، این پروفیل در سیستمهای ساپورت تأسیسات برقی و برای نصب سینی کابل نیز کاربرد دارد. با افزایش وزن کابلها و عرض سینی، ظرفیت ساپورت و فاصله آویزها باید جداگانه بررسی شود.
مهمترین نکته ایمنی هنگام نصب سوپرفیکس U چیست؟
مهمترین اصل، انتقال صحیح بار به عضو سازهای و انتخاب اتصال متناسب با بستر است. پیش از سوراخکاری نیز باید از نبود تأسیسات پنهان در محل اتصال اطمینان حاصل شود و برای بارهای مهم، جزئیات توسط فرد دارای صلاحیت فنی بررسی گردد.
