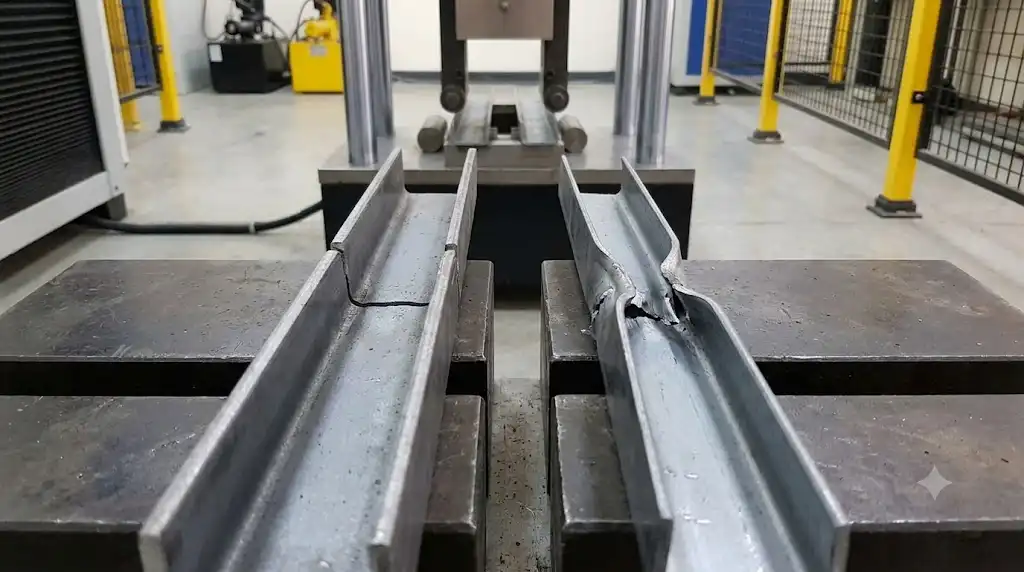

انتخاب ضخامت مناسب یو چنل یکی از مهمترین تصمیمات در طراحی و اجرای سازههای نگهدارنده پنل خورشیدی است. اگرچه اختلاف میان ضخامت ۱.۵ و ۲ میلیمتر تنها نیم میلیمتر به نظر میرسد، اما همین تفاوت کوچک میتواند تأثیر قابلتوجهی بر مقاومت کششی، استحکام خمشی، ظرفیت تحمل بار، دوام سازه و هزینه نهایی پروژه داشته باشد.
مهندسان سازه هنگام انتخاب یو چنل تنها به وزن یا قیمت توجه نمیکنند. عواملی مانند سرعت باد منطقه، بار برف، دهانه سازه، نوع نصب و استانداردهای طراحی نیز در این تصمیم نقش اساسی دارند. به همین دلیل، انتخاب ضخامت نامناسب ممکن است باعث افزایش تغییرشکل، کاهش عمر مفید سازه یا حتی بروز خسارت در شرایط بارگذاری شدید شود.
یو چنل ۲ میلیمتری مقاومت بیشتری دارد یا ۱.۵ میلیمتری؟
یو چنل ۲ میلیمتری به دلیل ضخامت بیشتر، ظرفیت بالاتری در تحمل نیروهای کششی، خمشی و پیچشی دارد. این مقطع تغییرشکل کمتری در برابر بارهای باد و برف ایجاد میکند و برای نیروگاههای خورشیدی، سازههای دهانه بلند و مناطق بادخیز انتخاب مناسبتری است. در مقابل، یو چنل ۱.۵ میلیمتری وزن کمتر و قیمت پایینتری دارد و بیشتر در پروژههای سبک یا شرایط بارگذاری محدود استفاده میشود.
یو چنل چیست و چه کاربردی دارد؟
یو چنل یکی از پرکاربردترین پروفیلهای فولادی یا گالوانیزه در سیستمهای نصب پنل خورشیدی است که به دلیل شکل مقطع U، استحکام مناسبی در برابر نیروهای مختلف ایجاد میکند. این مقطع وظیفه انتقال بار پنلها، ریلها و تجهیزات نصب را به سازه اصلی بر عهده دارد.
علاوه بر صنعت انرژی خورشیدی، یو چنل در ساخت سازههای فلزی، تجهیزات صنعتی، سولهها، تابلوهای برق، سیستمهای نگهدارنده تأسیسات و پروژههای عمرانی نیز کاربرد گستردهای دارد.
ضخامت این پروفیل یکی از مهمترین عوامل تعیینکننده ظرفیت باربری آن است؛ زیرا افزایش ضخامت مستقیماً بر مقاومت مکانیکی و سختی مقطع اثر میگذارد.
مقاومت کششی چیست؟
مقاومت کششی به حداکثر نیرویی گفته میشود که یک قطعه قبل از پارگی یا شکست میتواند در برابر کشش تحمل کند.
هرچند جنس فولاد یا فولاد گالوانیزه بیشترین تأثیر را بر مقاومت کششی دارد، اما ضخامت مقطع نیز در ظرفیت نهایی تحمل نیرو نقش مهمی ایفا میکند. هرچه سطح مقطع بزرگتر باشد، نیروی بیشتری بدون ایجاد شکست تحمل خواهد شد.
در یو چنل ۲ میلیمتری سطح مقطع نسبت به مدل ۱.۵ میلیمتری حدود ۳۳ درصد بیشتر است. این موضوع موجب افزایش ظرفیت تحمل بارهای کششی و کاهش تمرکز تنش در نقاط حساس میشود.
مقاومت خمشی چیست؟
اگر نیروی واردشده باعث خم شدن پروفیل شود، مقاومت خمشی اهمیت پیدا میکند.
در سازههای خورشیدی، بیشتر بارهای ناشی از باد، برف و وزن پنلها بهصورت خمشی به تیرها و یو چنلها منتقل میشوند. به همین دلیل، تنها افزایش مقاومت کششی برای طراحی کافی نیست و باید میزان سختی خمشی نیز بررسی شود.
با افزایش ضخامت، ممان اینرسی مقطع بیشتر میشود و در نتیجه تغییرشکل ناشی از بار کاهش مییابد. این ویژگی یکی از مهمترین مزایای یو چنل ۲ میلیمتری نسبت به مدل ۱.۵ میلیمتری است.

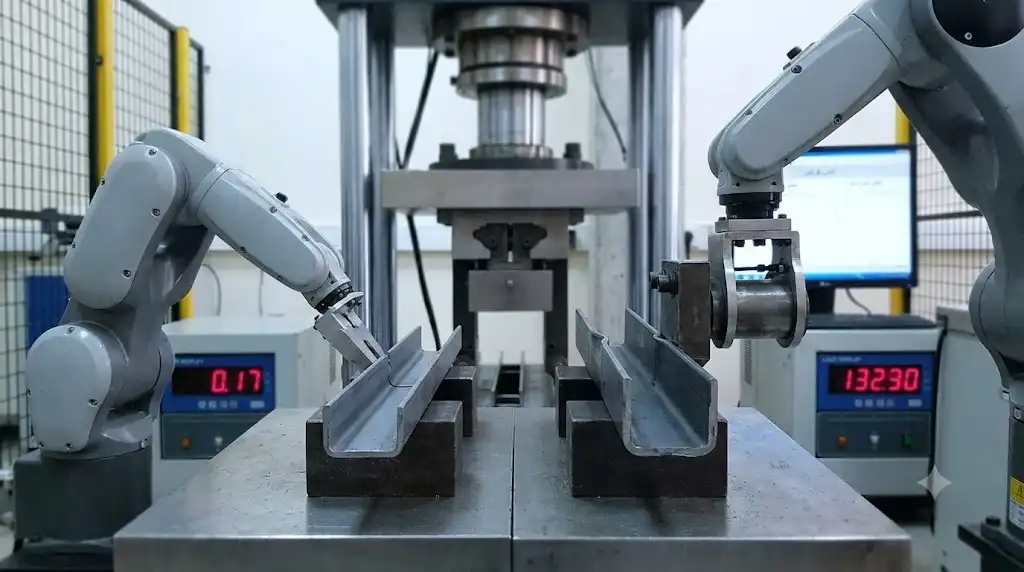

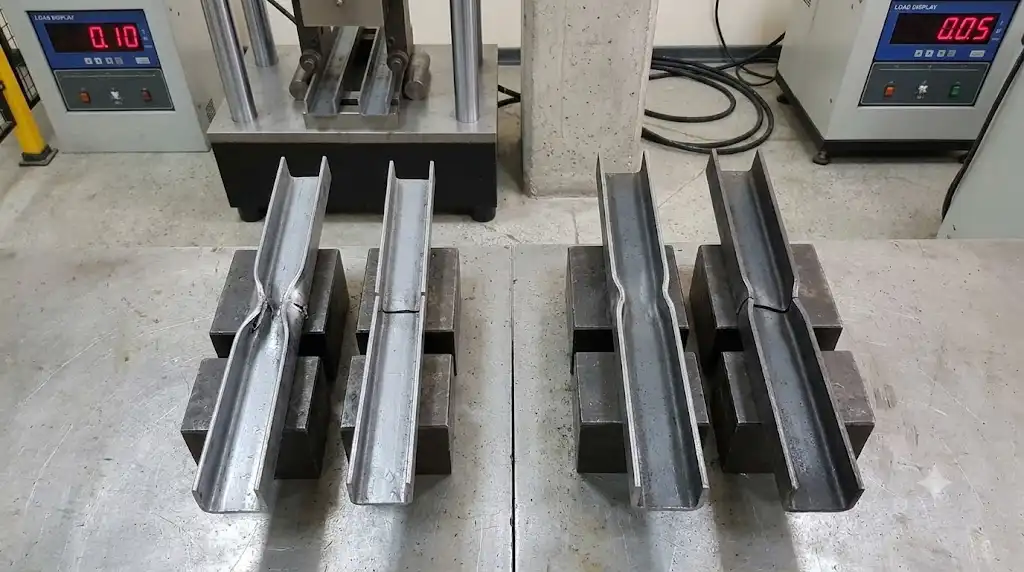

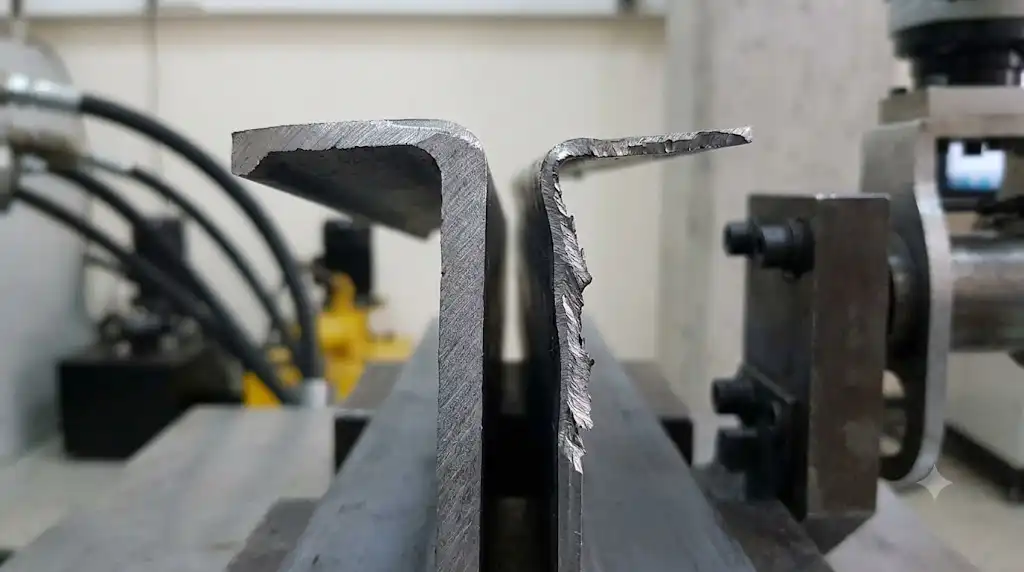

تفاوتهای فنی یو چنل ۲ میلیمتری و ۱.۵ میلیمتری
ضخامت بیشتر باعث افزایش وزن واحد طول پروفیل میشود، اما در مقابل ظرفیت تحمل بار نیز به شکل محسوسی افزایش پیدا میکند.
یو چنل ۱.۵ میلیمتری معمولاً برای پروژههایی با بارگذاری سبک، دهانههای کوتاه و شرایط محیطی معمولی مناسب است.
در مقابل، یو چنل ۲ میلیمتری در پروژههایی که تحت تأثیر باد شدید، برف سنگین یا ارتعاش قرار دارند، عملکرد مطمئنتری ارائه میدهد.
همچنین احتمال کمانش موضعی در مقاطع ضخیمتر کمتر بوده و پایداری سازه افزایش مییابد.

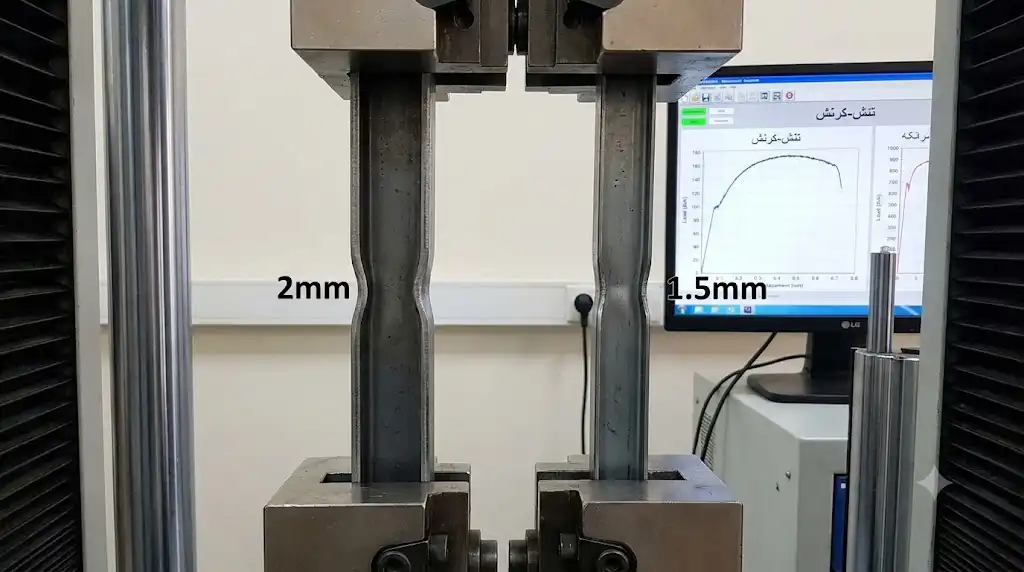

مقایسه مقاومت کششی
در شرایط یکسان و با استفاده از فولاد همجنس، یو چنل ۲ میلیمتری به دلیل سطح مقطع بیشتر، ظرفیت تحمل نیروی کششی بالاتری دارد.
مزایای آن عبارتاند از:
- تحمل بار بیشتر
- کاهش احتمال پارگی
- توزیع بهتر تنش
- افزایش ضریب ایمنی
- دوام بیشتر در بارگذاریهای تکراری
در مقابل، مدل ۱.۵ میلیمتری برای بارهای سبک عملکرد مناسبی دارد اما در پروژههای صنعتی محدودیت بیشتری خواهد داشت.

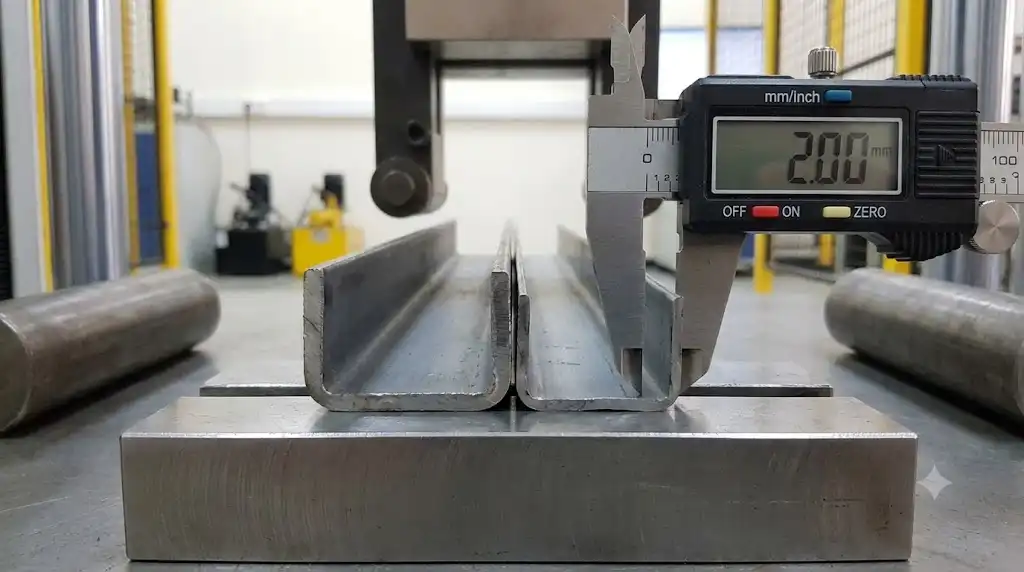

مقایسه مقاومت خمشی
تفاوت میان این دو ضخامت در مقاومت خمشی از مقاومت کششی نیز محسوستر است.
یو چنل ۲ میلیمتری:
- خیز کمتری ایجاد میکند.
- لرزش سازه را کاهش میدهد.
- تغییرشکل دائمی کمتری دارد.
- در برابر بار باد عملکرد بهتری نشان میدهد.
- برای دهانههای بلند مناسبتر است.
در سوی دیگر، یو چنل ۱.۵ میلیمتری هنگام افزایش طول دهانه یا بارگذاری شدید، سریعتر دچار تغییرشکل میشود و ممکن است نیاز به استفاده از تکیهگاههای بیشتر داشته باشد.

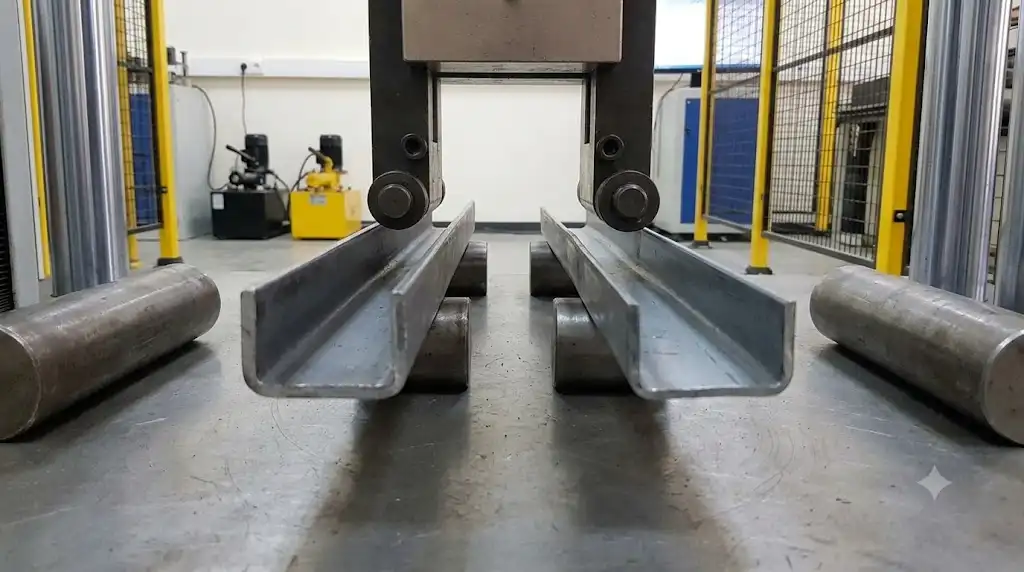

تأثیر ضخامت یو چنل بر عملکرد سازه خورشیدی
در طراحی سازههای خورشیدی، افزایش ضخامت تنها به معنای افزایش وزن نیست، بلکه موجب بهبود عملکرد کلی سازه نیز میشود. یو چنل ۲ میلیمتری به دلیل سختی بیشتر، نیروهای ناشی از وزن پنل، باد و برف را بهتر توزیع میکند و مانع تمرکز تنش در نقاط اتصال میشود.
از سوی دیگر، استفاده از مقاطع نازکتر در پروژههایی که تحت بارگذاری شدید قرار دارند، میتواند باعث افزایش خیز، شل شدن اتصالات و کاهش عمر مفید سازه شود. هرچند این اتفاق در کوتاهمدت قابل مشاهده نیست، اما در بلندمدت هزینههای تعمیر و نگهداری را افزایش خواهد داد.
تأثیر بار باد بر انتخاب ضخامت
بار باد یکی از مهمترین عوامل تعیینکننده ضخامت یو چنل است. هرچه سرعت باد بیشتر باشد، نیروی مکش و فشار وارد بر سازه نیز افزایش پیدا میکند.
در مناطق بادخیز، استفاده از یو چنل ۲ میلیمتری باعث میشود:
- تغییرشکل سازه کاهش یابد.
- ارتعاشات کمتر شود.
- احتمال کمانش کاهش پیدا کند.
- اتصالات پایدارتر باقی بمانند.
- ایمنی نیروگاه افزایش یابد.
در مقابل، اگر پروژه در منطقهای با سرعت باد پایین اجرا شود، استفاده از یو چنل ۱.۵ میلیمتری میتواند از نظر اقتصادی مقرونبهصرفه باشد.
تأثیر بار برف
بار برف نیز مانند باد، نیروی خمشی قابل توجهی به سازه وارد میکند.
در مناطق کوهستانی یا سردسیر که احتمال تجمع برف زیاد است، انتخاب ضخامت بیشتر اهمیت ویژهای دارد. یو چنل ۲ میلیمتری در چنین شرایطی خیز کمتری ایجاد کرده و پایداری سازه را حفظ میکند.
مقایسه وزن دو مقطع
یکی از مزیتهای یو چنل ۱.۵ میلیمتری، وزن کمتر آن است.
کاهش وزن مزایای زیر را به همراه دارد:
- حملونقل آسانتر
- نصب سریعتر
- کاهش بار مرده سازه
- هزینه کمتر خرید
با این حال، در بسیاری از پروژههای صنعتی، افزایش جزئی وزن در برابر افزایش قابل توجه مقاومت، کاملاً منطقی و اقتصادی است.
بررسی هزینه و صرفه اقتصادی
در نگاه اول، یو چنل ۱.۵ میلیمتری قیمت پایینتری دارد و ممکن است گزینه مناسبی به نظر برسد. اما هزینه خرید تنها بخشی از هزینه کل پروژه است.
اگر انتخاب مقطع نامناسب باعث افزایش تعداد تکیهگاهها، نیاز به تقویت سازه یا تعمیرات آینده شود، هزینه نهایی پروژه بهمراتب بیشتر خواهد شد.
به همین دلیل، بسیاری از طراحان حرفهای هزینه چرخه عمر سازه را مبنای تصمیمگیری قرار میدهند، نه فقط قیمت اولیه.
استانداردهای مؤثر در انتخاب ضخامت یو چنل
انتخاب ضخامت مناسب باید بر اساس استانداردهای طراحی انجام شود، نه صرفاً تجربه یا مقایسه ظاهری.
مهمترین استانداردهای مورد استفاده عبارتاند از:
ASTM A36 و ASTM A572
برای تعیین خواص مکانیکی فولاد و مقاومت کششی.
EN 1993 (Eurocode 3)
برای طراحی سازههای فولادی و کنترل مقاومت اعضا.
ASCE 7
برای محاسبه بار باد و برف.
IEC 62548
برای طراحی مکانیکی سیستمهای نصب پنل خورشیدی.
رعایت این استانداردها موجب افزایش ایمنی و کاهش احتمال خرابی سازه خواهد شد.
خطاهای رایج هنگام انتخاب ضخامت یو چنل
یکی از اشتباهات رایج، انتخاب ضخامت تنها بر اساس قیمت است. این رویکرد ممکن است در کوتاهمدت باعث کاهش هزینه شود، اما در بلندمدت مشکلات متعددی ایجاد میکند.
از دیگر خطاهای متداول میتوان به موارد زیر اشاره کرد:
- نادیده گرفتن سرعت باد منطقه
- استفاده از یک ضخامت برای تمام پروژهها
- بیتوجهی به طول دهانه
- انتخاب فولاد بیکیفیت
- عدم انجام محاسبات سازهای
- استفاده از مقاطع غیراستاندارد
راهکارهای کاربردی برای انتخاب بهترین ضخامت
۱. بارگذاری پروژه را محاسبه کنید
پیش از انتخاب یو چنل، بارهای ناشی از باد، برف، تجهیزات و وزن پنلها باید بهصورت مهندسی محاسبه شوند.
۲. شرایط اقلیمی را بررسی کنید
سرعت باد، میزان بارش برف، رطوبت و احتمال خوردگی در انتخاب ضخامت مناسب تأثیر مستقیم دارند.
۳. کیفیت متریال را در اولویت قرار دهید
فولاد استاندارد و گالوانیزه باکیفیت، عملکرد بسیار بهتری نسبت به محصولات ارزان و غیراستاندارد خواهد داشت.
۴. طول دهانه را کاهش دهید
اگر استفاده از یو چنل ۱.۵ میلیمتری اجتنابناپذیر است، کاهش فاصله تکیهگاهها میتواند بخشی از ضعف مقاومت خمشی را جبران کند.
۵. از محاسبات مهندسی استفاده کنید
هیچ ضخامتی برای تمام پروژهها مناسب نیست. انتخاب نهایی باید بر اساس تحلیل سازه و الزامات استاندارد انجام شود.
سناریوی اجرایی
فرض کنید یک نیروگاه خورشیدی ۵۰۰ کیلوواتی در منطقهای با بادهای فصلی شدید طراحی شده است. در مرحله نخست، برای کاهش هزینهها استفاده از یو چنل ۱.۵ میلیمتری پیشنهاد میشود. پس از انجام تحلیل سازه، مشخص میشود میزان خیز تیرها از حد مجاز بیشتر است و برای جبران آن باید تعداد تکیهگاهها افزایش یابد.
در بررسی مجدد، طراحان یو چنل ۲ میلیمتری را جایگزین میکنند. این تغییر موجب کاهش تغییرشکل، افزایش ظرفیت تحمل بار و حذف بخشی از تکیهگاههای اضافی میشود. هرچند هزینه خرید پروفیل بیشتر است، اما هزینه نهایی اجرا و نگهداری کاهش پیدا میکند و سازه از ایمنی بالاتری برخوردار خواهد بود.
کدام ضخامت برای پروژه شما مناسبتر است؟
انتخاب بین یو چنل ۱.۵ و ۲ میلیمتری به شرایط واقعی پروژه بستگی دارد و نمیتوان یک نسخه واحد برای همه سازهها ارائه کرد.
یو چنل ۱.۵ میلیمتری معمولاً انتخاب مناسبی برای موارد زیر است:
- پروژههای کوچک و خانگی
- مناطق با سرعت باد پایین
- دهانههای کوتاه
- سازههای سبک
- پروژههایی با محدودیت بودجه
در مقابل، یو چنل ۲ میلیمتری برای شرایط زیر توصیه میشود:
- نیروگاههای خورشیدی صنعتی
- مناطق بادخیز
- مناطق با بارش برف سنگین
- دهانههای بلند
- پروژههایی که طول عمر و ایمنی بالا در اولویت قرار دارد
هرچه شرایط محیطی سختتر باشد، استفاده از مقاطع ضخیمتر میتواند ریسک تغییرشکل، خستگی فلز و هزینههای تعمیرات را به میزان قابل توجهی کاهش دهد.
جمعبندی
اگرچه اختلاف ضخامت میان یو چنل ۱.۵ و ۲ میلیمتری تنها نیم میلیمتر است، اما همین تفاوت تأثیر چشمگیری بر مقاومت کششی، استحکام خمشی، ظرفیت باربری و دوام سازه دارد. یو چنل ۲ میلیمتری به دلیل سختی بیشتر، تغییرشکل کمتر و مقاومت بالاتر در برابر بارهای دینامیکی، گزینهای مطمئن برای پروژههای صنعتی، نیروگاههای خورشیدی و مناطق با شرایط آبوهوایی سخت محسوب میشود.
در مقابل، یو چنل ۱.۵ میلیمتری با وزن کمتر و قیمت اقتصادیتر، برای پروژههای سبک و محیطهایی با بارگذاری محدود انتخاب مناسبی است. با این حال، تصمیم نهایی باید بر اساس محاسبات سازهای، استانداردهای طراحی و شرایط واقعی محل اجرا اتخاذ شود تا علاوه بر کنترل هزینهها، ایمنی و عمر مفید سازه نیز تضمین شود.
سوالات متداول
۱. آیا یو چنل ۲ میلیمتری همیشه بهتر از ۱.۵ میلیمتری است؟
خیر. انتخاب مناسب به نوع پروژه، میزان بارگذاری، طول دهانه و شرایط محیطی بستگی دارد. برای پروژههای سبک، یو چنل ۱.۵ میلیمتری نیز میتواند گزینه مناسبی باشد.
۲. تفاوت اصلی این دو ضخامت چیست؟
یو چنل ۲ میلیمتری مقاومت کششی، خمشی و پیچشی بیشتری دارد و در برابر تغییرشکل ناشی از باد و برف عملکرد بهتری ارائه میدهد.
۳. آیا اختلاف قیمت این دو ضخامت ارزش پرداخت دارد؟
در پروژههای صنعتی و نیروگاههای خورشیدی، افزایش مقاومت و کاهش هزینههای نگهداری معمولاً اختلاف قیمت اولیه را توجیه میکند.
۴. کدام ضخامت برای مناطق بادخیز مناسبتر است؟
در اغلب موارد، یو چنل ۲ میلیمتری به دلیل سختی بیشتر و مقاومت بالاتر، انتخاب ایمنتری برای مناطق بادخیز محسوب میشود.
۵. آیا وزن بیشتر یو چنل ۲ میلیمتری مشکل ایجاد میکند؟
وزن بالاتر ممکن است هزینه حمل و نصب را اندکی افزایش دهد، اما در بسیاری از پروژهها این افزایش وزن در برابر مزایای مکانیکی آن ناچیز است.
۶. آیا ضخامت بیشتر باعث افزایش عمر سازه میشود؟
بله. کاهش تغییرشکل، توزیع بهتر تنش و مقاومت بیشتر در برابر خستگی فلز، معمولاً عمر مفید سازه را افزایش میدهد.
۷. آیا تنها ضخامت در انتخاب یو چنل اهمیت دارد؟
خیر. جنس فولاد، کیفیت گالوانیزه، ابعاد مقطع، نوع طراحی، فاصله تکیهگاهها و رعایت استانداردهای نصب نیز نقش مهمی در عملکرد نهایی سازه دارند.
