یو چنل یکی از مقاطع فلزی پرکاربرد در ساخت‌وساز، اجرای زیرسازی، ساخت قاب‌های سبک، تأسیسات و پروژه‌های صنعتی است. انتخاب سایز مناسب این پروفیل مستقیماً به نوع کاربرد، بار واردشده، دهانه، روش اتصال، ضخامت مقطع و شرایط محیطی بستگی دارد؛ بنابراین نمی‌توان یک اندازه مشخص را برای تمام پروژه‌های ساختمانی مناسب دانست.

سایزهای یو چنل معمولاً بر اساس ابعاد مقطع، ضخامت و طول شاخه معرفی می‌شوند. مقاطع کوچک برای زیرسازی‌ها و سازه‌های سبک کاربرد دارند، در حالی که U Channelهای بزرگ‌تر در ساخت قاب، شاسی، سازه‌های نگهدارنده و کاربردهای با بار بیشتر استفاده می‌شوند.

یو چنل چیست؟

یو چنل یا U Channel مقطعی فلزی با شکل کلی حرف U است که از یک جان و دو بال تشکیل می‌شود. این هندسه باعث شده مقطع نسبت به یک ورق تخت، مقاومت خمشی و قابلیت اتصال مناسبی داشته باشد.

بسته به روش تولید، یو چنل می‌تواند به‌صورت نورد گرم، شکل‌دهی سرد یا از طریق فرآیندهای مختلف خم‌کاری و فرم‌دهی تولید شود. به همین دلیل، مشخصات فنی دو پروفیل با ابعاد اسمی مشابه الزاماً یکسان نیست.

در ساختمان‌سازی، این مقطع برای ساخت چهارچوب، زیرسازی نما، شاسی‌کشی، ساپورت تأسیسات، قاب‌بندی و برخی اتصالات مورد استفاده قرار می‌گیرد.

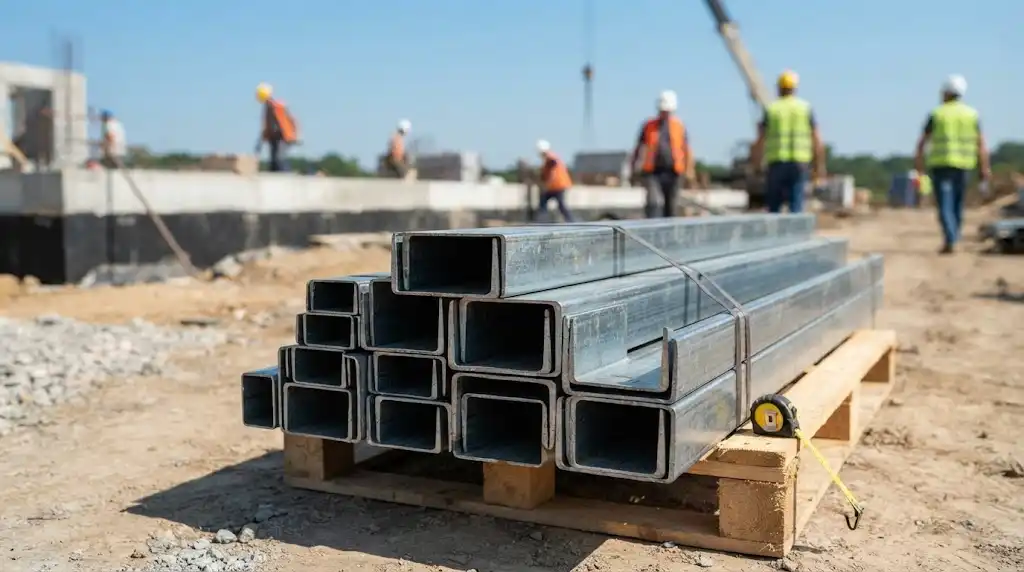

سایزهای پرکاربرد یو چنل کدام‌اند؟

سایزهای پرکاربرد یو چنل بسته به نوع پروژه شامل مقاطع کوچک مانند U20، U30 و U40، مقاطع متوسط مانند U50، U60، U80 و U100 و مقاطع بزرگ‌تر مانند U120، U140 و U160 هستند. بااین‌حال، انتخاب سایز باید بر اساس ضخامت، طول دهانه، بارگذاری، جنس و استاندارد مقطع انجام شود و صرفاً بر اساس نام سایز نباشد.

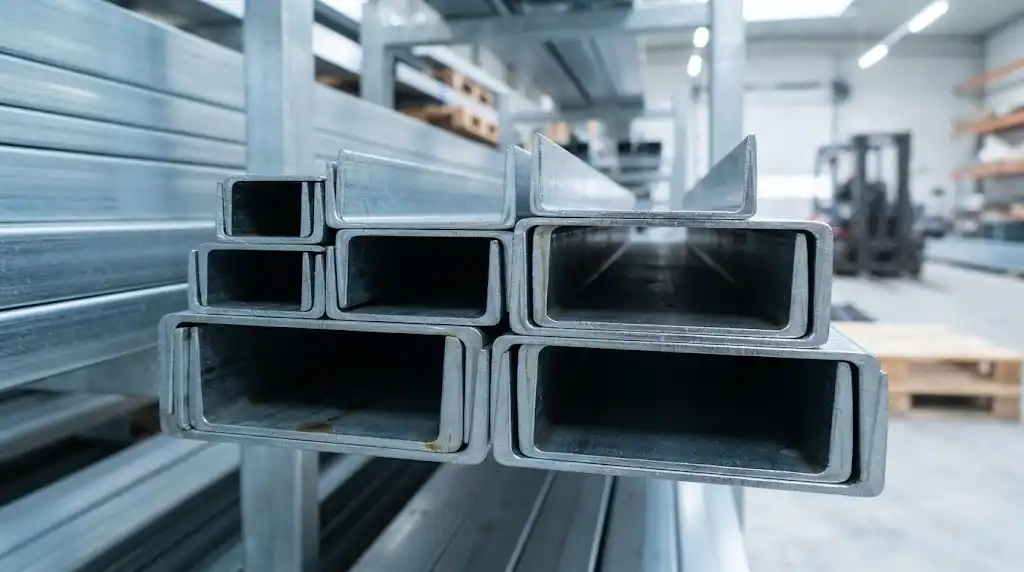

سایز یو چنل چگونه مشخص می‌شود؟

نام‌گذاری U Channel معمولاً بر اساس یکی از ابعاد اصلی مقطع انجام می‌شود. در بسیاری از موارد، عدد کنار حرف U به ارتفاع تقریبی جان اشاره دارد.

برای مثال، در یک یو چنل با ارتفاع اسمی 50 میلی‌متر، عدد 50 معمولاً بیانگر اندازه اصلی جان مقطع است. با این حال، عرض بال، ضخامت و شعاع گوشه نیز باید از جدول مشخصات همان محصول استخراج شوند.

نکته مهم آن است که یک سایز اسمی مشخص می‌تواند در استانداردها یا سیستم‌های تولید مختلف، جزئیات متفاوتی داشته باشد. بنابراین هنگام خرید، بهتر است مشخصات کامل مقطع به‌جای یک عدد منفرد در سفارش درج شود.

دسته‌بندی سایزهای یو چنل برای ساختمان

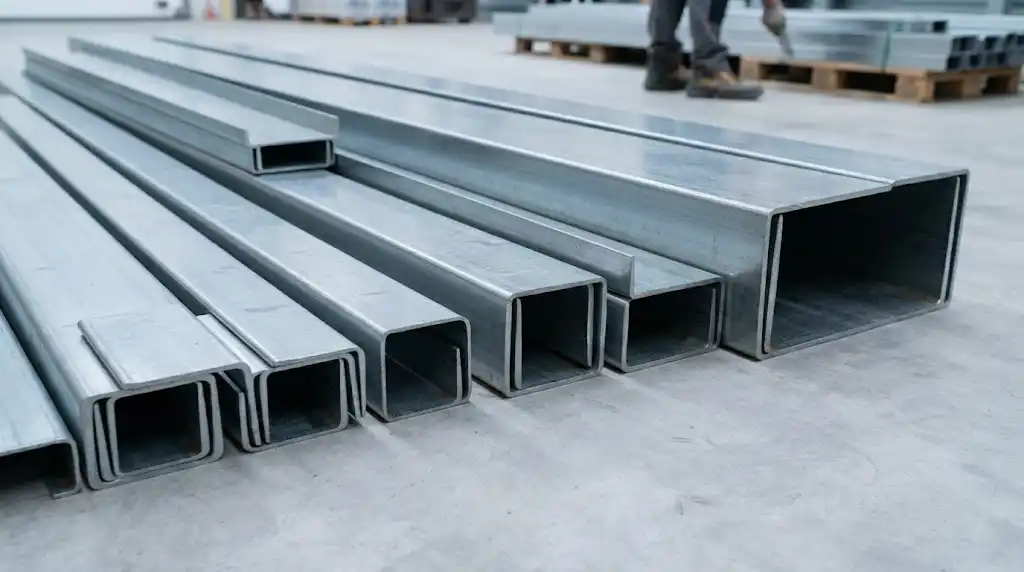

یو چنل‌های کوچک؛ حدود 20 تا 40 میلی‌متر

مقاطع کوچک معمولاً برای کاربردهایی استفاده می‌شوند که بار سازه‌ای محدود باشد. زیرسازی‌های سبک، قاب‌بندی، نگهدارنده‌ها و برخی سازه‌های داخلی از نمونه‌های رایج هستند.

وزن کمتر این مقاطع باعث می‌شود حمل و نصب آن‌ها ساده‌تر باشد. در عین حال، نباید از مقطع کوچک برای تحمل بارهایی فراتر از ظرفیت محاسباتی آن استفاده کرد.

U20، U25، U30 و U40 را می‌توان در دسته مقاطع کوچک یا سبک قرار داد؛ البته وجود دقیق این ابعاد به تولیدکننده و استاندارد محصول وابسته است.

یو چنل‌های متوسط؛ حدود 50 تا 100 میلی‌متر

مقاطع متوسط کاربرد گسترده‌تری در پروژه‌های ساختمانی دارند. U50، U60، U80 و U100 نمونه‌هایی از اندازه‌هایی هستند که بسته به نوع محصول در پروژه‌های مختلف دیده می‌شوند.

این محدوده می‌تواند برای شاسی‌کشی، ساخت قاب‌های فلزی، زیرسازی، ساپورت و برخی کاربردهای نیمه‌سنگین مناسب باشد. ضخامت مقطع در اینجا اهمیت زیادی دارد؛ زیرا دو U100 با ضخامت‌های متفاوت ظرفیت یکسانی نخواهند داشت.

یو چنل‌های بزرگ؛ 120 میلی‌متر به بالا

مقاطع بزرگ‌تر زمانی مورد توجه قرار می‌گیرند که مقاومت و ظرفیت باربری بیشتری موردنیاز باشد. U120، U140، U160 و ابعاد بالاتر می‌توانند در شاسی‌های سنگین‌تر، قاب‌های صنعتی و سازه‌های نگهدارنده کاربرد داشته باشند.

استفاده از این مقاطع باید بر مبنای محاسبات سازه‌ای انجام شود. وزن بیشتر، ابعاد بزرگ‌تر و نیاز به تجهیزات مناسب برای برش و نصب نیز باید در طراحی لحاظ شوند.

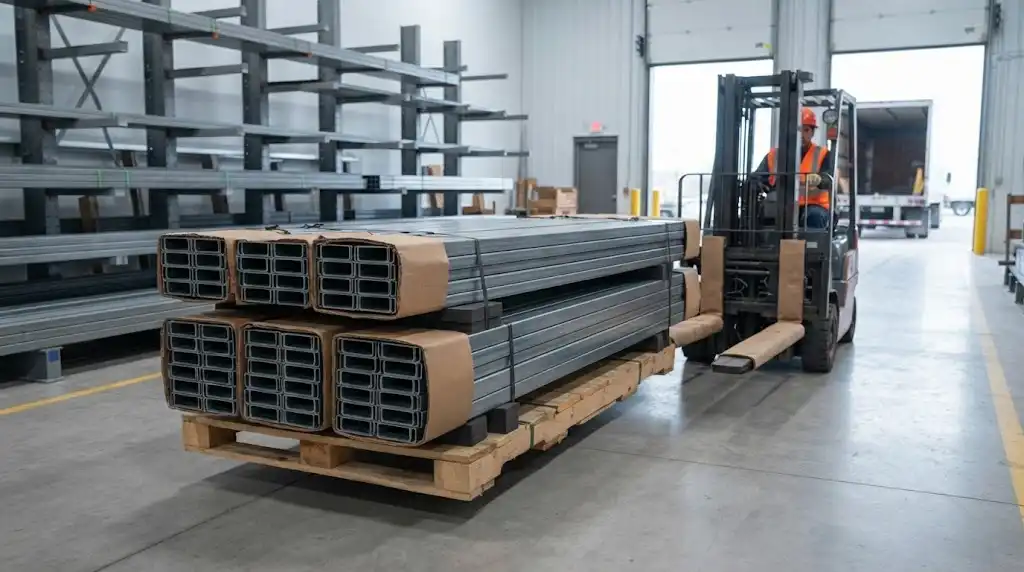

جدول کلی سایزهای پرکاربرد یو چنل

سایز اسمی	دسته‌بندی تقریبی	کاربردهای متداول
U20	سبک	قاب‌بندی و زیرسازی سبک
U30	سبک	نگهدارنده و سازه‌های داخلی
U40	سبک	شاسی سبک و زیرسازی
U50	متوسط	قاب و ساپورت
U60	متوسط	زیرسازی و شاسی‌کشی
U80	متوسط	قاب‌بندی و سازه‌های نگهدارنده
U100	متوسط	شاسی و کاربردهای نیمه‌سنگین
U120	سنگین	سازه و قاب با بار بیشتر
U140	سنگین	شاسی و سازه‌های صنعتی
U160	سنگین	کاربردهای با ظرفیت بالاتر

این جدول صرفاً یک دسته‌بندی کاربردی است و جایگزین جدول فنی کارخانه یا محاسبات مهندسی نیست.

مهم‌ترین عوامل انتخاب سایز یو چنل

نوع بارگذاری

اولین پرسش این است که مقطع قرار است چه باری را تحمل کند. بار مرده، بار زنده، بار باد، بار تجهیزات و نیروهای ناشی از لرزش می‌توانند روی انتخاب مقطع اثر بگذارند.

برای یک قاب سبک، U40 ممکن است کافی باشد؛ اما همان سایز برای یک شاسی تجهیزات سنگین انتخاب مناسبی نخواهد بود.

طول دهانه

با افزایش طول دهانه، خمش مقطع اهمیت بیشتری پیدا می‌کند. حتی اگر مقدار بار ثابت باقی بماند، افزایش فاصله بین تکیه‌گاه‌ها می‌تواند تغییر شکل را افزایش دهد.

به همین دلیل، انتخاب سایز تنها بر اساس وزن بار صحیح نیست. طول آزاد و نحوه تکیه‌گاه نیز باید در محاسبات لحاظ شود.

ضخامت یو چنل

ارتفاع مقطع تنها عامل تعیین‌کننده ظرفیت نیست. ضخامت جان و بال می‌تواند تأثیر قابل توجهی بر مقاومت، وزن و قابلیت اتصال داشته باشد.

برای نمونه، دو مقطع U80 با ضخامت‌های مختلف می‌توانند رفتار مکانیکی متفاوتی داشته باشند. مشخصات کامل باید از دیتاشیت تولیدکننده دریافت شود.

جنس و گرید فولاد

فولادهای مختلف خواص مکانیکی متفاوتی دارند. تنش تسلیم، مقاومت کششی و ترکیب شیمیایی می‌توانند در عملکرد نهایی مقطع اثرگذار باشند.

بنابراین در پروژه‌های سازه‌ای، صرفاً نوشتن «یو چنل فولادی» کافی نیست و گرید موردنظر نیز باید مشخص شود.

شرایط محیطی

رطوبت، مواد شیمیایی و محیط‌های ساحلی می‌توانند خوردگی فولاد را افزایش دهند. برای چنین شرایطی، نوع پوشش یا جنس مقطع باید متناسب با محیط انتخاب شود.

یو چنل گالوانیزه در بسیاری از کاربردهای ساختمانی و تأسیساتی گزینه مناسبی است، اما میزان حفاظت موردنیاز باید بر اساس شرایط واقعی پروژه تعیین شود.

یو چنل سبک یا سنگین؛ کدام بهتر است؟

پاسخ به این سؤال به کاربرد بستگی دارد. مقطع سنگین‌تر لزوماً انتخاب بهتری برای یک پروژه سبک نیست؛ زیرا وزن، هزینه خرید و دشواری نصب را افزایش می‌دهد.

در مقابل، انتخاب مقطع بیش از حد سبک می‌تواند باعث خمش، ارتعاش یا کاهش ضریب اطمینان سازه شود. هدف طراحی باید دستیابی به مقطعی باشد که نیازهای فنی را با هزینه و وزن منطقی برآورده کند.

به همین دلیل، مقایسه یو چنل سبک و سنگین باید با درنظرگرفتن بارگذاری و شرایط اتصال انجام شود.

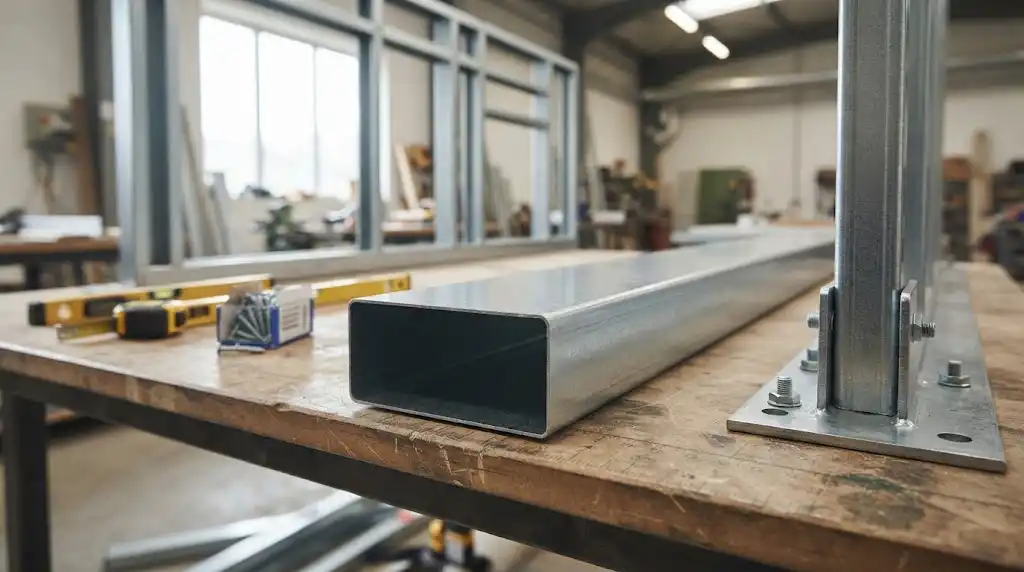

کاربرد سایزهای مختلف یو چنل در ساختمان

زیرسازی نما

یو چنل در برخی سیستم‌های زیرسازی نما برای ایجاد قاب و ساختار نگهدارنده استفاده می‌شود. در این کاربرد، وزن پوشش، فاصله تکیه‌گاه‌ها و بار باد اهمیت ویژه دارند.

مقطع انتخابی باید علاوه بر مقاومت، امکان نصب صحیح اتصالات و دسترسی مناسب برای اجرای پیچ یا جوش را فراهم کند.

ساپورت تأسیسات

لوله‌ها، کابل‌ها، کانال‌ها و تجهیزات تأسیساتی به سازه‌های نگهدارنده نیاز دارند. U Channel می‌تواند بخشی از این سیستم را تشکیل دهد.

برای این کاربرد، سایز مقطع بر اساس وزن تجهیزات، فاصله ساپورت‌ها و نوع اتصال تعیین می‌شود. ارتعاش و بارهای ناشی از حرکت تجهیزات نیز نباید نادیده گرفته شوند.

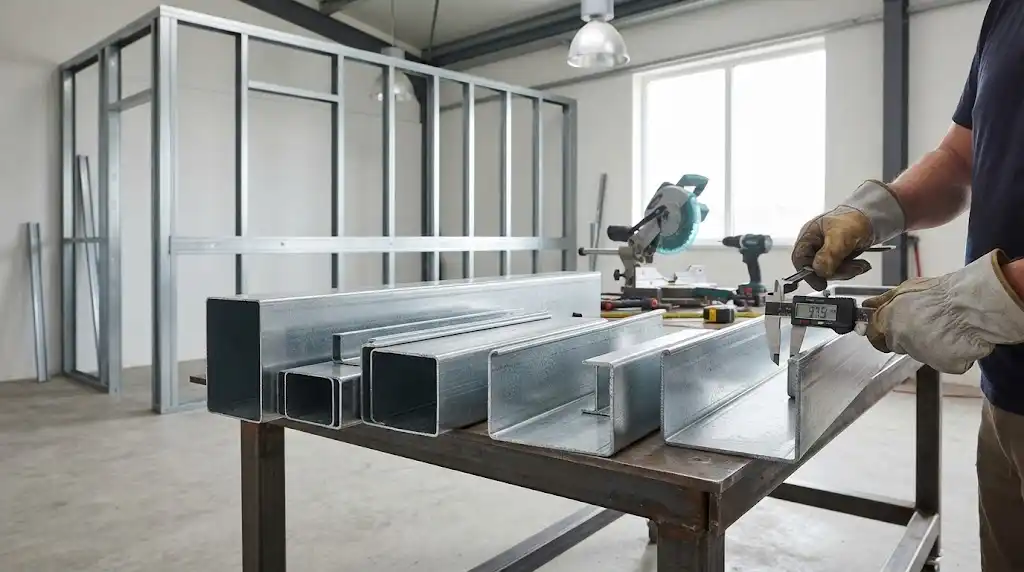

شاسی تجهیزات

تجهیزات مکانیکی و صنعتی معمولاً به شاسی مستحکم نیاز دارند. در چنین شرایطی، مقاطع متوسط و سنگین بیشتر مورد توجه قرار می‌گیرند.

محل اعمال بار نیز اهمیت دارد. بارگذاری در مرکز جان یا نزدیک بال می‌تواند رفتار متفاوتی نسبت به بارگذاری خارج از مرکز ایجاد کند.

قاب‌بندی فلزی

در ساخت قاب‌های سبک، یو چنل می‌تواند نقش عضو افقی یا عمودی داشته باشد. اتصال چند مقطع به یکدیگر باید به‌گونه‌ای طراحی شود که انتقال نیرو به شکل مناسب انجام گیرد.

زیرسازی سقف و دیوار

برخی سیستم‌های سبک ساختمانی از پروفیل‌های U شکل برای ایجاد قاب محیطی یا اتصال اعضای دیگر استفاده می‌کنند. در این موارد، دقت ابعادی و ضخامت مناسب اهمیت بیشتری نسبت به ظرفیت باربری سنگین دارد.

تفاوت یو چنل ساختمانی و صنعتی

یو چنل ساختمانی ممکن است برای زیرسازی، قاب‌بندی یا ساپورت‌های سبک تولید شود. در مقابل، محصولات صنعتی می‌توانند برای تحمل بارهای بالاتر و شرایط کاری سخت‌تر طراحی شوند.

ابعاد مشابه به معنای عملکرد یکسان نیست. استاندارد تولید، گرید فولاد، ضخامت و مشخصات مکانیکی باید هنگام مقایسه بررسی شوند.

چنانچه مقطع قرار است بخشی از سازه اصلی باشد، استفاده از مشخصات دقیق و قابل استناد ضروری است.

استانداردهای مرتبط با یو چنل

استاندارد انتخابی به نوع محصول و بازار هدف بستگی دارد. برای مقاطع کانالی فولادی نورد گرم، استانداردهایی مانند EN 10279 می‌توانند الزامات مربوط به تلرانس ابعادی و هندسی را مشخص کنند.

استانداردهای ASTM و JIS نیز برای گروه‌های مختلف محصولات فولادی مورد استفاده قرار می‌گیرند. با این حال، نباید تصور کرد هر استاندارد ASTM یا JIS مستقیماً برای هر نوع U Channel قابل استفاده است.

مشخصات محصول باید با استاندارد دقیق، گرید فولاد و روش تولید تطبیق داده شود. چنین رویکردی از اشتباه در خرید مقاطع با ابعاد ظاهراً مشابه جلوگیری می‌کند.

نقش تلرانس در انتخاب سایز یو چنل

ابعاد اسمی تنها بخشی از اطلاعات محصول هستند. ارتفاع واقعی، عرض بال و ضخامت می‌توانند در محدوده تلرانس مجاز استاندارد تغییر کنند.

این موضوع هنگام مونتاژ اهمیت بیشتری پیدا می‌کند. اگر یو چنل باید داخل یک قاب، بست یا اتصال دقیق قرار بگیرد، تلرانس ابعادی باید از ابتدا در طراحی لحاظ شود.

برای اطلاعات دقیق تلرانس، همیشه باید به استاندارد و گواهی همان محصول مراجعه کرد.

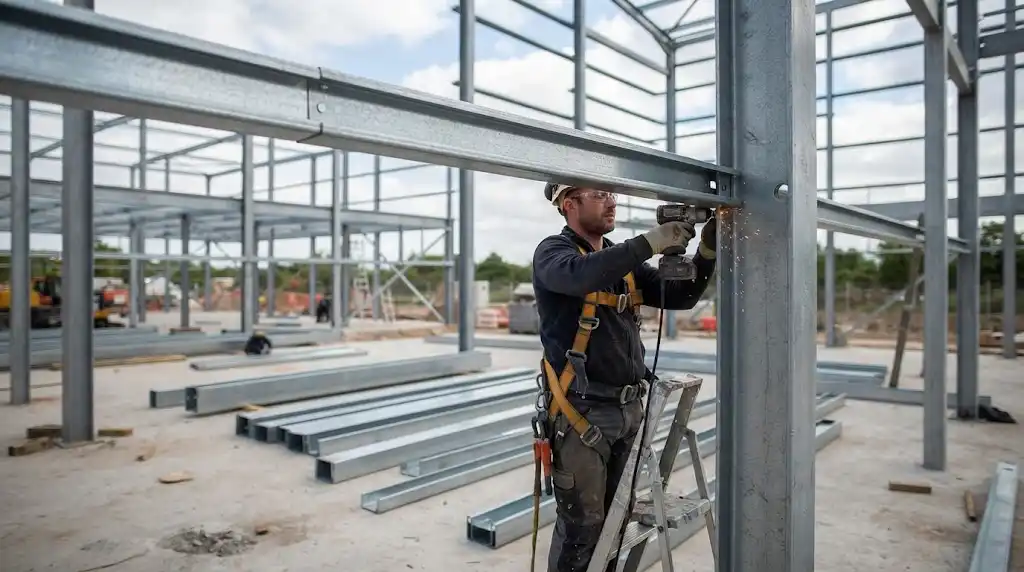

۵ راهکار برای انتخاب سایز مناسب یو چنل

۱. کاربرد را دقیق تعریف کنید

مشخص کنید مقطع برای قاب، شاسی، ساپورت، زیرسازی یا عضو باربر استفاده می‌شود. این مرحله دامنه انتخاب را به شکل قابل توجهی محدود می‌کند.

۲. بار و طول دهانه را محاسبه کنید

وزن تجهیزات یا پوشش به‌تنهایی کافی نیست. فاصله تکیه‌گاه‌ها، نوع بارگذاری و شرایط اتصال نیز باید وارد محاسبات شوند.

۳. ضخامت را در کنار ارتفاع بررسی کنید

دو یو چنل با ارتفاع یکسان ممکن است به دلیل تفاوت ضخامت، عملکرد کاملاً متفاوتی داشته باشند.

۴. استاندارد و گرید را مشخص کنید

محصول باید با استاندارد و مشخصات موردنیاز پروژه خریداری شود. این کار کنترل کیفیت و تطبیق مدارک را نیز ساده‌تر می‌کند.

۵. شرایط نصب را در نظر بگیرید

وزن مقطع، امکان برش، جوشکاری، سوراخ‌کاری و دسترسی به محل اتصال روی انتخاب نهایی اثر دارند. مقطع بسیار سنگین ممکن است از نظر اجرایی غیرضروری باشد.

خطاهای رایج هنگام انتخاب سایز یو چنل

یکی از اشتباهات متداول، انتخاب مقطع فقط بر اساس ارتفاع است. U100 به‌تنهایی اطلاعات کافی درباره ضخامت، وزن یا ظرفیت سازه‌ای ارائه نمی‌دهد.

خطای دیگر، استفاده از مقطع بزرگ‌تر بدون انجام محاسبات است. بزرگ‌تر بودن مقطع می‌تواند مقاومت را افزایش دهد، اما هزینه و وزن را نیز بالا می‌برد.

گاهی ضخامت به دلیل قیمت پایین‌تر نادیده گرفته می‌شود. چنین تصمیمی می‌تواند ظرفیت واقعی مقطع را کاهش دهد و در کاربردهای باربر خطرناک باشد.

نادیده گرفتن نوع اتصال نیز مشکل‌ساز است. یک یو چنل ممکن است در محاسبات مناسب باشد، اما اتصال ضعیف آن عملکرد کل مجموعه را محدود کند.

استفاده از اطلاعات فروشنده بدون بررسی استاندارد نیز از خطاهای قابل توجه است. دیتاشیت و مدارک فنی باید مرجع اصلی تصمیم‌گیری باشند.

سناریوی اجرایی انتخاب یو چنل

فرض کنید برای ساخت یک شاسی نگهدارنده تجهیزات روی پشت‌بام، نیاز به مقطع U شکل وجود دارد. وزن تجهیزات، فاصله بین تکیه‌گاه‌ها و نیروهای محیطی ابتدا مشخص می‌شوند.

پس از آن، مهندس طراح چند مقطع پیشنهادی مانند U60، U80 و U100 را از نظر مقاومت و تغییر شکل بررسی می‌کند. در مرحله بعد، ضخامت و گرید فولاد نیز در محاسبات وارد می‌شوند.

اگر U60 از نظر مقاومت کافی نباشد، U80 می‌تواند گزینه بعدی باشد. چنانچه U80 نیز تغییر شکل بیش از حد داشته باشد، مقطع U100 یا یک مقطع مناسب دیگر بررسی خواهد شد.

در پایان، علاوه بر مقاومت، وزن، قیمت، روش اتصال و شرایط نصب نیز مقایسه می‌شوند. نتیجه نهایی لزوماً بزرگ‌ترین سایز نیست؛ بلکه مقطعی است که تمام الزامات طراحی را برآورده کند.

سایز یو چنل چگونه روی قیمت اثر می‌گذارد؟

افزایش ارتفاع و ضخامت معمولاً باعث افزایش وزن هر متر مقطع می‌شود. از آنجا که قیمت بسیاری از محصولات فولادی بر اساس وزن یا قیمت هر شاخه محاسبه می‌شود، سایز مقطع روی هزینه نهایی اثر مستقیم دارد.

طول شاخه نیز در هزینه حمل و پرت برش مؤثر است. بنابراین در پروژه‌های بزرگ، بهینه‌سازی ابعاد و الگوی برش می‌تواند هزینه‌ها را کاهش دهد.

با وجود این، انتخاب ارزان‌ترین مقطع نباید جایگزین بررسی فنی شود. کاهش ضخامت یا سایز بیش از حد مجاز ممکن است هزینه‌های تعمیر و تقویت آینده را افزایش دهد.

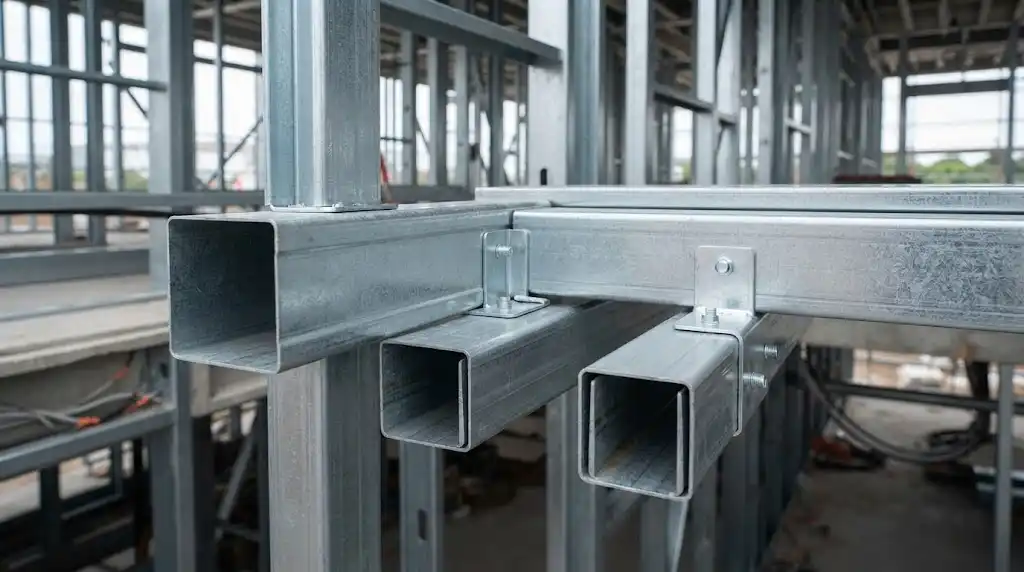

آیا یو چنل گالوانیزه برای ساختمان مناسب است؟

یو چنل گالوانیزه در محیط‌هایی که احتمال تماس با رطوبت وجود دارد، می‌تواند مزیت قابل توجهی داشته باشد. پوشش روی، سطح فولاد را در برابر بسیاری از شرایط خورنده محافظت می‌کند.

البته میزان حفاظت به ضخامت پوشش، روش گالوانیزه و شدت خوردگی محیط وابسته است. در محیط‌های بسیار خورنده ممکن است سیستم حفاظتی متفاوتی مورد نیاز باشد.

انتخاب میان فولاد سیاه، گالوانیزه یا سایر پوشش‌ها باید با توجه به عمر مورد انتظار و شرایط واقعی محل انجام شود.

جمع‌بندی

سایزهای پرکاربرد یو چنل از مقاطع سبک مانند U20 و U40 تا مقاطع متوسط و سنگین مانند U80، U100، U120 و U160 را شامل می‌شوند. بااین‌حال، عدد سایز به‌تنهایی معیار مناسبی برای انتخاب نیست.

ارتفاع مقطع، ضخامت جان و بال، گرید فولاد، وزن واحد طول، طول دهانه، بارگذاری، نوع اتصال و شرایط محیطی همگی باید بررسی شوند. استاندارد تولید نیز برای کنترل ابعاد و کیفیت محصول اهمیت دارد.

بهترین روش انتخاب این است که ابتدا کاربرد و بارگذاری مشخص شود، سپس مقطع بر اساس محاسبات فنی انتخاب و در نهایت مشخصات آن با دیتاشیت و استاندارد مربوطه تطبیق داده شود. چنین فرآیندی از خرید مقطع نامتناسب و هزینه‌های اضافی جلوگیری می‌کند.

سوالات متداول

پرکاربردترین سایز یو چنل در ساختمان کدام است؟

یک سایز واحد برای همه پروژه‌ها وجود ندارد. U40 تا U100 در بسیاری از کاربردهای سبک و متوسط قابل مشاهده هستند، اما انتخاب نهایی به بار و طراحی بستگی دارد.

سایز U100 به چه معناست؟

U100 معمولاً به یو چنلی با ارتفاع اسمی حدود 100 میلی‌متر اشاره دارد. عرض بال و ضخامت باید از مشخصات فنی همان محصول بررسی شوند.

آیا هرچه سایز یو چنل بزرگ‌تر باشد بهتر است؟

خیر. مقطع باید متناسب با بار، دهانه و شرایط طراحی انتخاب شود. سایز بزرگ‌تر می‌تواند وزن و هزینه غیرضروری ایجاد کند.

تفاوت یو چنل سبک و سنگین چیست؟

تفاوت می‌تواند در ارتفاع، ضخامت، وزن واحد طول، گرید فولاد و مشخصات مکانیکی باشد. برای مقایسه دقیق باید دیتاشیت دو محصول بررسی شود.

آیا یو چنل برای ساپورت تأسیسات مناسب است؟

بله، در بسیاری از سیستم‌های ساپورت تأسیسات استفاده می‌شود. سایز آن باید بر اساس وزن تجهیزات، فاصله ساپورت‌ها و نوع اتصال تعیین شود.

آیا ضخامت یو چنل مهم‌تر از سایز آن است؟

هیچ‌کدام به‌تنهایی معیار کافی نیستند. ارتفاع، ضخامت، جنس و هندسه مقطع باید به‌صورت یک مجموعه بررسی شوند.

یو چنل گالوانیزه چه مزیتی دارد؟

مهم‌ترین مزیت آن مقاومت بیشتر در برابر خوردگی نسبت به فولاد بدون پوشش در بسیاری از محیط‌هاست. عملکرد واقعی به نوع و ضخامت پوشش و شرایط محیطی وابسته است.

برای انتخاب یو چنل سازه‌ای چه اطلاعاتی لازم است؟

نوع بار، طول دهانه، شرایط تکیه‌گاه، جنس و گرید فولاد، ابعاد مقطع، ضخامت، شرایط محیطی و نوع اتصال باید مشخص شوند.
