چگونه خیز مجاز و ضریب اطمینان یو چنل برای بار زنده محاسبه میشود؟
محاسبه خیز مجاز در یو چنل برای بار زنده با بررسی عواملی مانند طول دهانه، نوع تکیهگاه، مقدار نیرو، ممان اینرسی، مدول الاستیسیته و شرایط بهرهبرداری انجام میشود. ضریب اطمینان نیز با مقایسه ظرفیت تحمل واقعی مقطع با بارهای واردشده تعیین میشود تا پروفیل بتواند بدون تغییر شکل بیش از حد و خطر شکست، عملکرد ایمن داشته باشد.

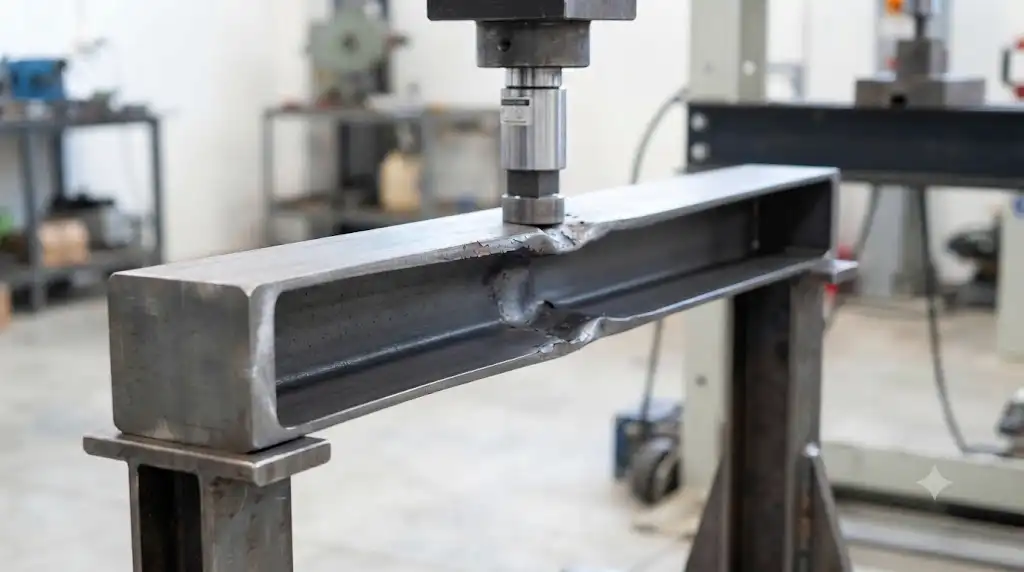

اهمیت محاسبه خیز مجاز در یو چنلهای سازهای
یو چنل یکی از مقاطع پرکاربرد در ساخت ساپورتها، شاسیهای فلزی، تجهیزات صنعتی، سازههای نگهدارنده و سیستمهای پشتیبان است. این پروفیلها علاوه بر تحمل وزن خود، باید بارهای زنده مانند وزن تجهیزات متحرک، نیروهای انسانی، ارتعاشات و تغییرات بهرهبرداری را نیز تحمل کنند.
اگر طراحی یو چنل تنها بر اساس مقاومت نهایی انجام شود و میزان تغییر شکل بررسی نشود، ممکن است سازه پیش از رسیدن به نقطه شکست، دچار مشکلات عملکردی شود. افزایش خیز میتواند باعث ایجاد تنشهای اضافی، آسیب به اتصالات، کاهش عمر سازه و اختلال در عملکرد تجهیزات شود.
به همین دلیل، بررسی خیز مجاز و ضریب اطمینان، بخش مهمی از فرآیند طراحی مهندسی مقاطع فلزی محسوب میشود.
مفهوم خیز یا Deflection در یو چنل چیست؟
خیز به میزان تغییر مکان یک عضو سازهای در اثر اعمال نیرو گفته میشود. زمانی که یک یو چنل تحت بار قرار میگیرد، به دلیل خاصیت الاستیک فلز، مقداری تغییر شکل ایجاد میشود.
این تغییر شکل معمولاً در جهت عمود بر محور اصلی پروفیل اتفاق میافتد.
مقدار خیز به عوامل مختلفی وابسته است:
- مقدار بار وارد شده
- طول دهانه
- جنس پروفیل
- شکل مقطع
- ممان اینرسی
- نحوه اتصال
- شرایط تکیهگاهی
تفاوت بار زنده و بار مرده در طراحی یو چنل
برای محاسبه دقیق عملکرد یو چنل باید نوع بارگذاری مشخص شود.
بار مرده
بار مرده شامل وزن ثابت اجزای سازه است.
نمونههای آن:
- وزن خود یو چنل
- وزن پوششها
- وزن تجهیزات ثابت

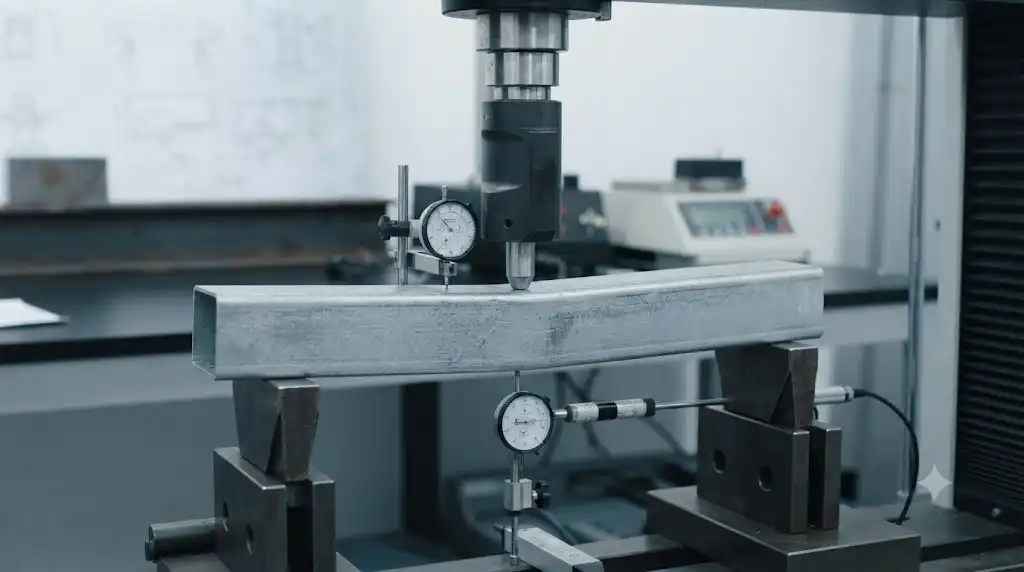

بار زنده
بار زنده به نیروهایی گفته میشود که در طول زمان تغییر میکنند.
مانند:
- وزن افراد
- تجهیزات قابل جابهجایی
- نیروهای عملیاتی
- بارهای موقت
- ارتعاشات
در بسیاری از طراحیها، بار زنده نقش مهمی در تعیین خیز نهایی دارد.

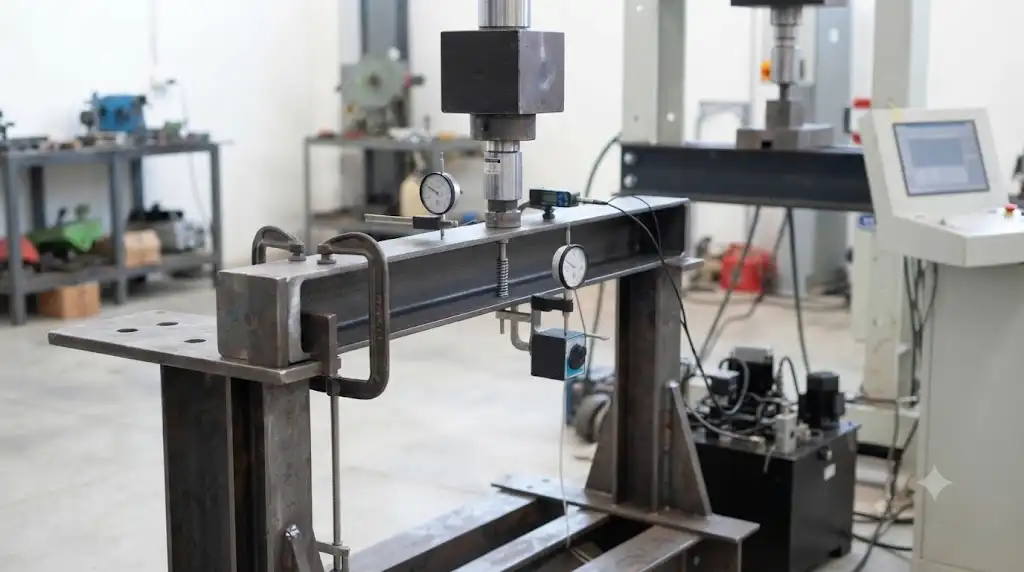

رابطه بین ممان اینرسی و خیز یو چنل
ممان اینرسی یکی از مهمترین پارامترهای هندسی برای کنترل تغییر شکل است.
رابطه کلی خیز تیرها به شکل زیر بیان میشود:
δ = (K × P × L³) / (E × I)
که در آن:
- δ مقدار خیز
- P مقدار بار
- L طول دهانه
- E مدول الاستیسیته
- I ممان اینرسی
- K ضریب وابسته به شرایط تکیهگاهی
طبق این رابطه، افزایش ممان اینرسی باعث کاهش خیز خواهد شد.
به همین دلیل، یو چنلهایی با ارتفاع بیشتر یا ضخامت بالاتر معمولاً عملکرد بهتری در کنترل تغییر شکل دارند.

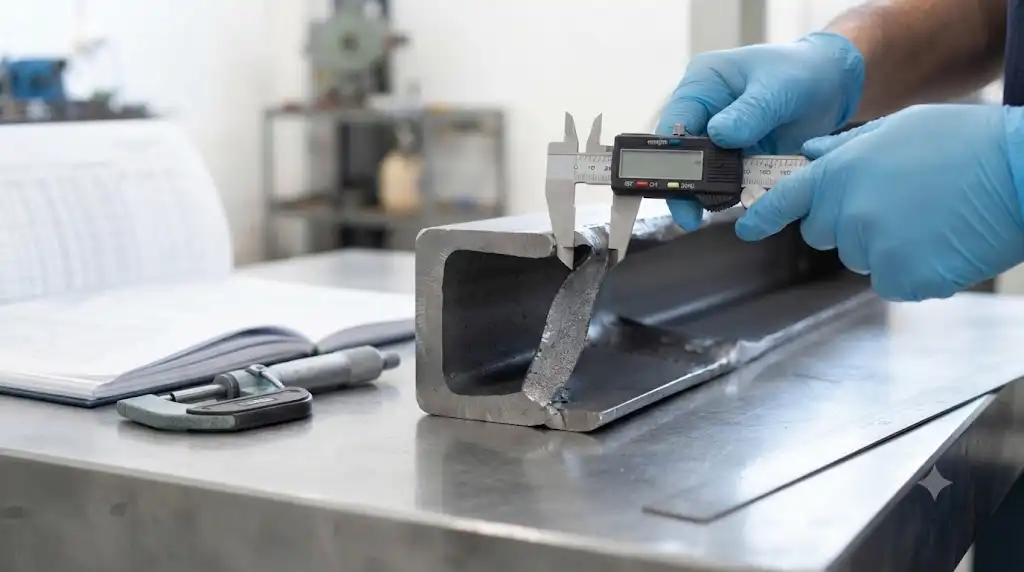

تاثیر ابعاد یو چنل بر خیز مجاز
ابعاد مقطع تأثیر مستقیم بر سختی پروفیل دارند.
ارتفاع یو چنل
افزایش ارتفاع باعث افزایش فاصله جرم از محور خنثی شده و ممان اینرسی را افزایش میدهد.
ضخامت ورق
ضخامت بیشتر باعث افزایش ظرفیت باربری و کاهش احتمال کمانش موضعی میشود.
عرض بالها
بالهای بزرگتر میتوانند پایداری جانبی بیشتری ایجاد کنند.
خیز مجاز چگونه تعیین میشود؟
خیز مجاز مقدار حداکثر تغییر شکلی است که یک عضو سازهای میتواند بدون ایجاد مشکل عملکردی تحمل کند.
این مقدار به نوع کاربرد بستگی دارد.
برای مثال:
- سازههای عمومی ممکن است محدودیت L/240 داشته باشند.
- تجهیزات حساس ممکن است نیازمند محدودیت سختگیرانهتر مانند L/360 باشند.
- سازههای دارای ارتعاش ممکن است نیاز به کنترل دقیقتری داشته باشند.
در این روابط، L طول دهانه عضو است.

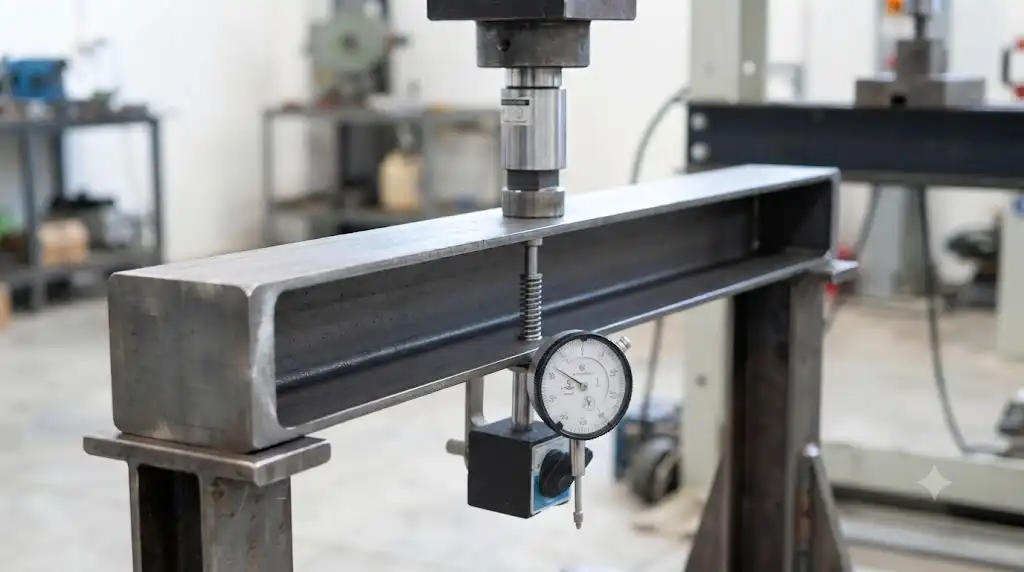

ضریب اطمینان در طراحی یو چنل چیست؟
ضریب اطمینان یا Safety Factor نسبت بین ظرفیت واقعی عضو و بار طراحی است.
فرمول ساده آن:
SF = ظرفیت نهایی / بار اعمالی
هرچه مقدار ضریب اطمینان بیشتر باشد، فاصله بین شرایط کاری و نقطه شکست بیشتر خواهد بود.
انتخاب ضریب اطمینان مناسب باید بر اساس نوع سازه، اهمیت عضو، شرایط محیطی و استاندارد طراحی انجام شود.
عوامل موثر بر انتخاب ضریب اطمینان
چند عامل اصلی در تعیین این مقدار نقش دارند:
نوع کاربرد
ساپورت تجهیزات حساس معمولاً به ضریب اطمینان بالاتری نیاز دارد.
شرایط محیطی
رطوبت، خوردگی و تغییرات دمایی میتوانند مقاومت پروفیل را کاهش دهند.
کیفیت ساخت
پروفیلهای دارای تلرانس دقیق و کنترل کیفیت بهتر، عملکرد مطمئنتری دارند.
نوع بارگذاری
بارهای ضربهای و دینامیکی معمولاً به ضریب اطمینان بیشتری نیاز دارند.
استانداردهای مرتبط با محاسبه خیز و طراحی یو چنل
طراحی مقاطع فولادی معمولاً بر اساس استانداردهای معتبر انجام میشود.
مهمترین استانداردها عبارتاند از:
AISC
استاندارد طراحی سازههای فولادی که معیارهای مقاومت و تغییر شکل را مشخص میکند.
Eurocode 3
استاندارد اروپایی طراحی سازههای فولادی با تمرکز بر ایمنی و عملکرد.
ASTM A36
استاندارد مشخصات فولاد ساختمانی پرکاربرد.
ASCE 7
استاندارد تعیین بارهای وارد بر سازهها.
روش مرحلهای محاسبه خیز یو چنل
مرحله اول: تعیین مشخصات پروفیل
ابتدا باید مشخصات زیر مشخص شود:
- ارتفاع
- عرض بال
- ضخامت
- طول
- جنس
مرحله دوم: تعیین بارهای واردشده
تمام بارهای مرده و زنده محاسبه میشوند.

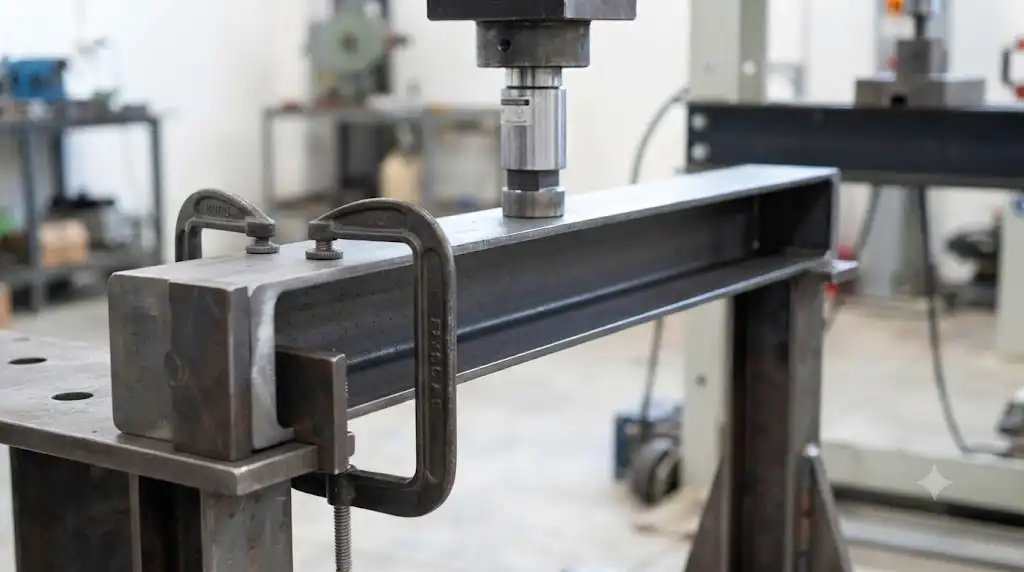

مرحله سوم: تعیین شرایط تکیهگاهی
نوع اتصال تأثیر زیادی بر مقدار خیز دارد.
مرحله چهارم: محاسبه ممان اینرسی
مقدار I از جدولهای استاندارد یا نرمافزارهای مهندسی استخراج میشود.
مرحله پنجم: کنترل خیز
مقدار محاسبهشده با خیز مجاز مقایسه میشود.
مرحله ششم: بررسی ضریب اطمینان
در نهایت ظرفیت پروفیل نسبت به بار طراحی کنترل میشود.
خطاهای رایج در محاسبه خیز یو چنل
برخی اشتباهات میتوانند باعث انتخاب نادرست پروفیل شوند:
- توجه نکردن به بار زنده
- استفاده از مقدار اشتباه ممان اینرسی
- محاسبه نکردن وزن خود پروفیل
- انتخاب ضریب اطمینان پایین
- بیتوجهی به شرایط اتصال
- استفاده از دادههای مکانیکی غیرواقعی
راهکارهای افزایش عملکرد یو چنل
انتخاب مقطع مناسب
استفاده از پروفیل با ارتفاع و ضخامت مناسب، خیز را کاهش میدهد.
افزایش سختی سازه
اضافه کردن مهاربند یا کاهش طول دهانه میتواند عملکرد را بهبود دهد.
استفاده از مواد استاندارد
فولاد با مشخصات مکانیکی معتبر، ایمنی بیشتری ایجاد میکند.
کنترل کیفیت اجرا
اتصالات صحیح نقش مهمی در انتقال نیرو دارند.
انجام محاسبات نرمافزاری
نرمافزارهای تحلیل سازه میتوانند رفتار واقعی مقطع را پیشبینی کنند.
مثال واقعی از محاسبه خیز یو چنل
فرض کنید یک یو چنل برای نگهداری یک تجهیز صنعتی نصب شده است. وزن تجهیز در حالت عادی ثابت است، اما هنگام تعمیرات وزن افراد و ابزار نیز به آن اضافه میشود.
اگر طراحی تنها بر اساس وزن تجهیز انجام شود، ممکن است بار زنده نادیده گرفته شود و خیز واقعی بیشتر از مقدار مجاز شود.
با وارد کردن تمام بارها، انتخاب یو چنل با ممان اینرسی مناسب و اعمال ضریب اطمینان کافی، سازه میتواند شرایط بهرهبرداری مختلف را بدون تغییر شکل خطرناک تحمل کند.
تاثیر کنترل خیز بر عمر سازه
کنترل خیز فقط برای جلوگیری از شکست نیست، بلکه باعث افزایش دوام سازه نیز میشود.
خیز زیاد میتواند:
- اتصالات را تحت تنش قرار دهد.
- باعث شل شدن پیچها شود.
- ارتعاش را افزایش دهد.
- ترکهای خستگی ایجاد کند.
- عمر مفید قطعه را کاهش دهد.
جمعبندی
محاسبه خیز مجاز و ضریب اطمینان در یو چنل برای بار زنده، یکی از مهمترین مراحل طراحی ایمن سازههای فلزی است. بررسی دقیق ممان اینرسی، نوع بارگذاری، شرایط اتصال، جنس پروفیل و استانداردهای طراحی باعث میشود مقطع انتخابشده عملکرد مناسبی داشته باشد.
انتخاب یو چنل تنها بر اساس ابعاد ظاهری یا هزینه، روش مناسبی نیست. تحلیل مهندسی و کنترل تغییر شکل، تضمین میکند که سازه در شرایط واقعی بهرهبرداری، ایمن و پایدار باقی بماند.
سوالات متداول
خیز مجاز یو چنل چیست؟
خیز مجاز بیشترین مقدار تغییر شکلی است که یک یو چنل میتواند بدون ایجاد مشکل عملکردی تحمل کند.
چرا بار زنده در طراحی یو چنل اهمیت دارد؟
زیرا این بارها در طول زمان تغییر میکنند و میتوانند باعث افزایش نیرو و تغییر شکل مقطع شوند.
چگونه خیز یو چنل کاهش پیدا میکند؟
با افزایش ممان اینرسی، انتخاب مقطع مناسب، کاهش طول دهانه و بهبود شرایط اتصال.
ضریب اطمینان مناسب برای یو چنل چقدر است؟
مقدار آن به نوع کاربرد، شرایط بارگذاری، اهمیت سازه و استاندارد طراحی بستگی دارد.
آیا ضخامت یو چنل روی خیز تاثیر دارد؟
بله، افزایش ضخامت معمولاً باعث افزایش سختی و کاهش تغییر شکل میشود.
ممان اینرسی چه نقشی در طراحی دارد؟
ممان اینرسی میزان مقاومت مقطع در برابر خمش را مشخص میکند.
آیا نرمافزارهای مهندسی برای محاسبه خیز ضروری هستند؟
برای پروژههای پیچیده استفاده از نرمافزارها دقت تحلیل را افزایش میدهد، اما محاسبات پایه نیز قابل انجام است.
چه عواملی باعث افزایش ضریب اطمینان یو چنل میشوند؟
استفاده از مواد استاندارد، طراحی صحیح، کنترل کیفیت اجرا و در نظر گرفتن بارهای واقعی.
