تعداد سوپر فیکس مورد نیاز برای هر متر لوله به قطر لوله، جنس و وزن آن، نوع سیال، دمای کاری، مسیر نصب، وضعیت افقی یا عمودی بودن خط و الزامات سازهای بستگی دارد. بنابراین نمیتوان یک عدد ثابت مانند «یک سوپر فیکس در هر متر» را برای تمام پروژههای لولهکشی در نظر گرفت. فاصله صحیح بستها باید بهگونهای انتخاب شود که از افتادگی لوله، ارتعاش، جابهجایی بیش از حد، تنش اضافی روی اتصالات و انتقال بار نامناسب به تجهیزات جلوگیری کند.
برای یک برآورد اولیه، ابتدا طول مسیر و فاصله مجاز بین تکیهگاهها مشخص میشود و سپس تعداد سوپر فیکس از تقسیم طول مسیر بر فاصله نصب محاسبه و در صورت نیاز به عدد صحیح بالاتر گرد میشود. در طراحی حرفهای، این محاسبه باید با مشخصات سازنده سوپر فیکس، استانداردهای مربوط به سیستم لولهکشی و بارهای واقعی خط کنترل شود.
تعداد سوپر فیکس در هر متر لوله چگونه محاسبه میشود؟
برای محاسبه تعداد سوپر فیکس مورد نیاز، میتوان از رابطه تقریبی زیر استفاده کرد:
تعداد سوپر فیکس = طول مسیر لوله ÷ فاصله مجاز بین سوپر فیکسها
اگر طول لوله ۱۰ متر و فاصله پیشنهادی بستها ۱ متر باشد، حداقل ۱۰ فاصله ایجاد میشود؛ با توجه به اینکه ابتدا و انتهای مسیر نیز باید مهار شوند، تعداد واقعی نقاط اتصال ممکن است ۱۱ عدد باشد. بنابراین فرمول دقیقتر برای یک مسیر ساده:
N = ⌈L / S⌉ + 1
است که در آن N تعداد سوپر فیکس، L طول مسیر، S فاصله مجاز بین دو بست و علامت ⌈ ⌉ به معنای گرد کردن به عدد صحیح بالاتر است.
این رابطه صرفاً یک روش محاسبه هندسی است و جایگزین بررسی فنی فاصله مجاز ساپورت نمیشود.

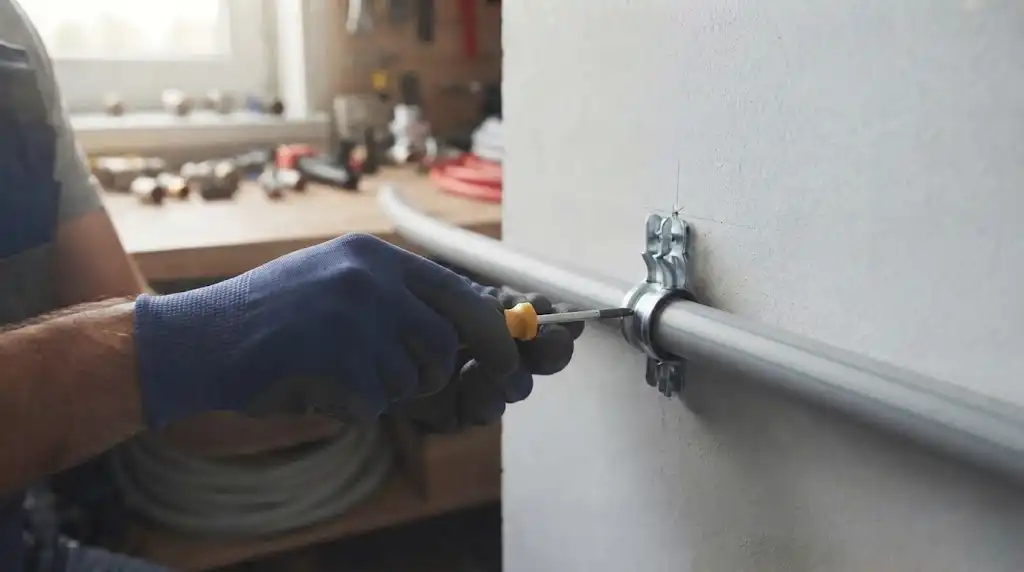

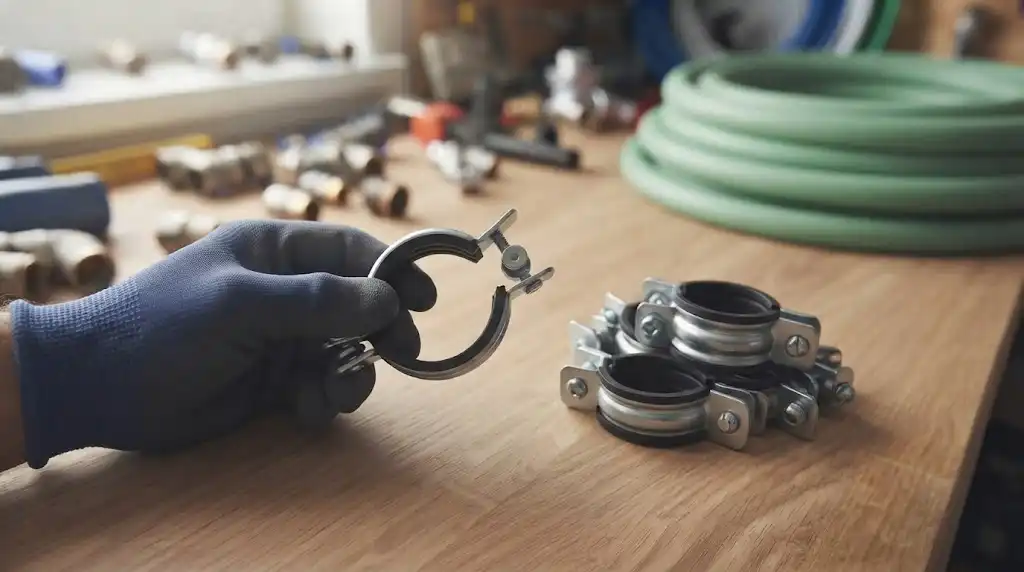

سوپر فیکس چیست و چه کاربردی در لولهکشی دارد؟
سوپر فیکس یکی از انواع بست یا نگهدارنده لوله است که برای تثبیت لوله روی دیوار، سقف، سازه یا سایر سطوح استفاده میشود. طراحی دقیق این قطعه میتواند بسته به سازنده و کاربرد شامل بدنه فلزی، بست حلقهای، پیچ، مهره، لایه عایق یا اجزای ضدارتعاش باشد.
کارکرد اصلی سوپر فیکس، انتقال وزن لوله و بارهای ناشی از بهرهبرداری به سازه نگهدارنده است. وجود بستهای کافی باعث میشود مسیر لوله از وضعیت طراحیشده خارج نشود و بار بیش از حد روی اتصالات، شیرآلات و تجهیزات متمرکز نشود.
در سیستمهای تأسیساتی، این قطعه برای لولههای آب، فاضلاب، تهویه، آتشنشانی، هوای فشرده و برخی خطوط صنعتی کاربرد دارد. انتخاب مدل مناسب باید بر اساس قطر لوله، وزن، محیط نصب و بار واردشده انجام شود.
چرا محاسبه تعداد سوپر فیکس اهمیت دارد؟

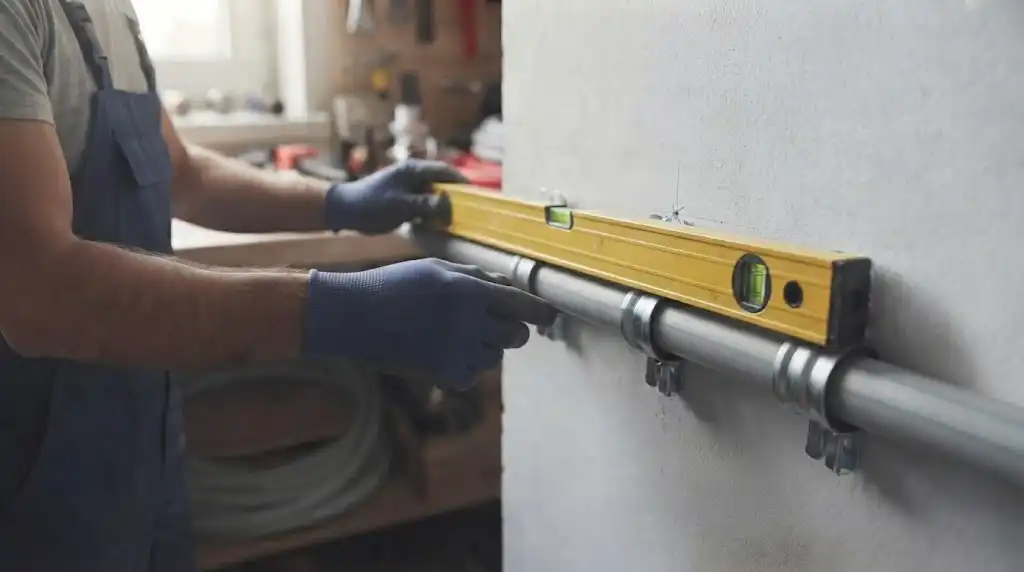

فاصله بیش از حد بین بستها یکی از دلایل رایج افتادگی لوله است. هرچه دهانه آزاد لوله بزرگتر شود، خمش و تغییرشکل آن افزایش پیدا میکند و در لولههای انعطافپذیر این مسئله میتواند محسوستر باشد.
از طرف دیگر، استفاده بیش از اندازه از سوپر فیکس نیز الزاماً راهکار بهتری نیست. افزایش تعداد بستها هزینه خرید، زمان نصب، سوراخکاری و اجرای سازه نگهدارنده را بالا میبرد.
هدف مهندسی، پیدا کردن تعادل میان ایمنی، عملکرد مکانیکی، هزینه اجرا و قابلیت نگهداری است. همین موضوع باعث میشود عبارت «تعداد سوپر فیکس در هر متر لوله» یک پاسخ ثابت نداشته باشد.
عوامل مؤثر بر فاصله سوپر فیکس در هر متر لوله
قطر لوله
قطر یکی از نخستین پارامترهایی است که باید بررسی شود. لولههای بزرگتر معمولاً وزن و سختی بیشتری دارند، اما این موضوع بهتنهایی تعیینکننده فاصله ساپورت نیست.
نوع متریال و ضخامت جداره نیز همزمان اهمیت دارد. برای مثال، دو لوله با قطر اسمی یکسان ممکن است به دلیل تفاوت ضخامت یا جنس، رفتار مکانیکی متفاوتی داشته باشند.
جنس لوله
لوله فولادی، مسی، چدنی، PEX، PVC و CPVC از نظر وزن، سختی و رفتار حرارتی یکسان نیستند. در نتیجه فاصله بست مناسب برای هرکدام میتواند متفاوت باشد.
لولههای پلیمری معمولاً به دلیل انعطافپذیری بیشتر، نسبت به فاصله تکیهگاه حساستر هستند. لوله فلزی نیز با وجود سختی بالاتر، تحت بار گسترده و دهانههای طولانی دچار خمش میشود.
وزن لوله و سیال
وزن واقعی سیستم فقط وزن خود لوله نیست. آب، روغن، سیالات فرآیندی، عایق، پوشش و حتی یخ یا رطوبت جمعشده میتوانند بار نهایی را افزایش دهند.
در نتیجه باید وزن واحد طول لوله در حالت بهرهبرداری محاسبه شود. برای یک برآورد ساده میتوان نوشت:
w = w_pipe + w_fluid + w_insulation + w_other
هرچه w بیشتر باشد، احتمال نیاز به فاصله کمتر بین نقاط نگهداری افزایش پیدا میکند.
دمای کاری
تغییرات دما موجب انبساط و انقباض لوله میشود. اگر مسیر لوله دارای حرکت حرارتی باشد، بست نباید بدون تحلیل مانند یک مهار کاملاً صلب عمل کند.
بهخصوص در خطوط آب گرم، بخار و فرآیندی، لازم است علاوه بر فاصله ساپورت، نوع ساپورت نیز مشخص شود. گاهی استفاده از بست ثابت در تمام نقاط میتواند حرکت طبیعی لوله را محدود کرده و تنش ناخواسته ایجاد کند.
مسیر افقی یا عمودی
لوله افقی معمولاً با مسئله خمش بین تکیهگاهها مواجه است، در حالی که در مسیر عمودی وزن تجمعی و نحوه انتقال بار اهمیت بیشتری پیدا میکند.
برای رایزرها، موضوع فقط تعداد بست در هر متر نیست. نقاط مهار، راهنمای حرکت، بار طبقات و انتقال وزن به سازه باید جداگانه طراحی شوند.

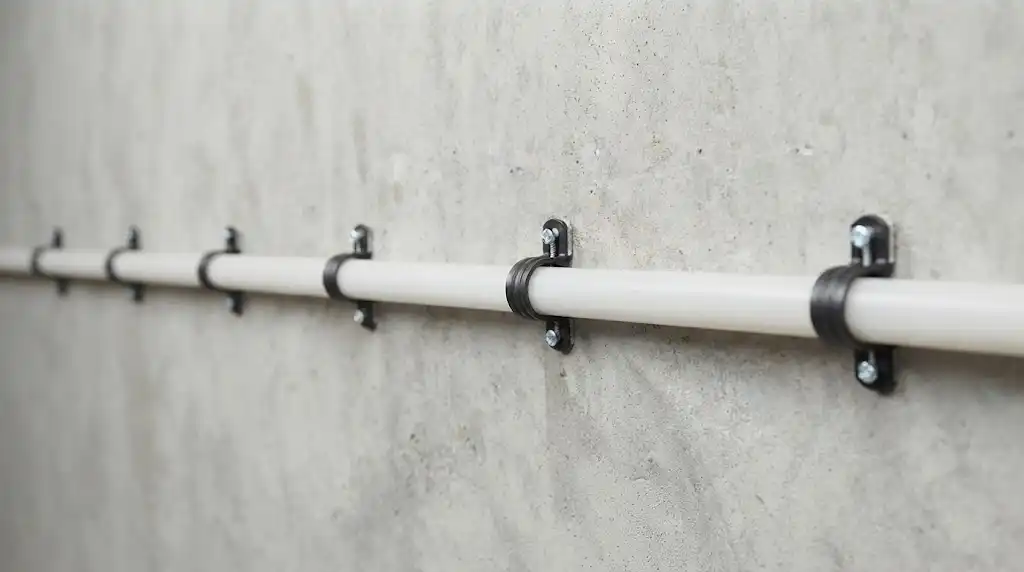

فرمول محاسبه تعداد سوپر فیکس
فرض کنیم طول مسیر لوله برابر با L و حداکثر فاصله مجاز بین دو سوپر فیکس برابر با S باشد.
تعداد دهانههای موردنیاز:
n = ⌈L / S⌉
تعداد نقاط ساپورت برای یک مسیر مستقیم، در حالت ساده:
N = n + 1
مثال اول؛ مسیر ۶ متری
اگر طول مسیر ۶ متر و فاصله مجاز ۱.۵ متر باشد:
n = 6 ÷ 1.5 = 4
پس چهار دهانه ایجاد میشود و برای پوشش ابتدا و انتهای مسیر به پنج نقطه اتصال نیاز است.
بنابراین برای این مسیر، مقدار اولیه برابر با ۵ سوپر فیکس خواهد بود؛ البته محل دقیق بستها باید با شرایط واقعی پروژه کنترل شود.
مثال دوم؛ مسیر ۱۰ متری
برای لولهای با طول ۱۰ متر و فاصله مجاز ۲ متر:
n = 10 ÷ 2 = 5
در نتیجه:
N = 5 + 1 = 6
پس در یک مسیر مستقیم ساده، شش نقطه نگهداری در نظر گرفته میشود.
مثال سوم؛ فاصله نامساوی
اگر طول مسیر ۷ متر باشد و فاصله مجاز ۲ متر انتخاب شود:
7 ÷ 2 = 3.5
از آنجا که تعداد دهانه نمیتواند ۳.۵ باشد، باید مقدار به بالا گرد شود:
n = 4
بنابراین تعداد نقاط ساپورت برابر با:
N = 5
خواهد بود.
این نکته اهمیت زیادی دارد؛ زیرا گرد کردن به پایین میتواند باعث شود آخرین دهانه از فاصله مجاز عبور کند.
آیا میتوان گفت یک سوپر فیکس برای هر متر کافی است؟
خیر. عبارت «یک سوپر فیکس در هر متر» فقط زمانی قابل استفاده است که فاصله یک متر توسط محاسبات، استاندارد یا دستورالعمل سازنده تأیید شده باشد.
برای برخی لولههای سبک ممکن است فاصله بیشتر امکانپذیر باشد. در مقابل، لولههای سنگین، خطوط دارای سیال متراکم، مسیرهای دارای ارتعاش یا شرایط خاص نصب ممکن است به ساپورت نزدیکتری نیاز داشته باشند.
همچنین نوع بست اهمیت دارد. ظرفیت تحمل بار یک سوپر فیکس باید با وزن و بار طراحی مقایسه شود. تعداد بیشتر بست، در صورتی که هر بست بهدرستی به سازه متصل نشده باشد، الزاماً ایمنی سیستم را افزایش نمیدهد.
ارتباط محاسبه سوپر فیکس با استانداردها
استاندارد مورد استفاده باید متناسب با نوع سیستم لولهکشی انتخاب شود. برای خطوط فرایندی، استانداردهایی مانند ASME B31.3 الزامات طراحی و تحلیل سیستمهای پایپینگ فرایندی را پوشش میدهند. در سیستمهای قدرت و بخار، ASME B31.1 کاربرد گستردهای دارد.
برای لولههای ساختمان نیز استانداردها و کدهای تأسیساتی مربوط به نوع سیستم باید بررسی شوند. فاصله ساپورت در بسیاری از موارد در جداول استاندارد، دستورالعمل تولیدکننده لوله یا دیتاشیت سیستم مشخص میشود.
استاندارد MSS SP-58 نیز به ساپورتها، آویزها و اجزای مرتبط با سیستمهای لولهکشی میپردازد و در پروژههای صنعتی میتواند یکی از مراجع مهم برای انتخاب و طراحی اجزای نگهدارنده باشد.
نکته مهم این است که یک عدد عمومی اینترنتی نباید جایگزین جدول سازنده یا محاسبات مهندسی شود. استاندارد پروژه، مشخصات لوله و الزامات کارفرما در اولویت قرار دارند.

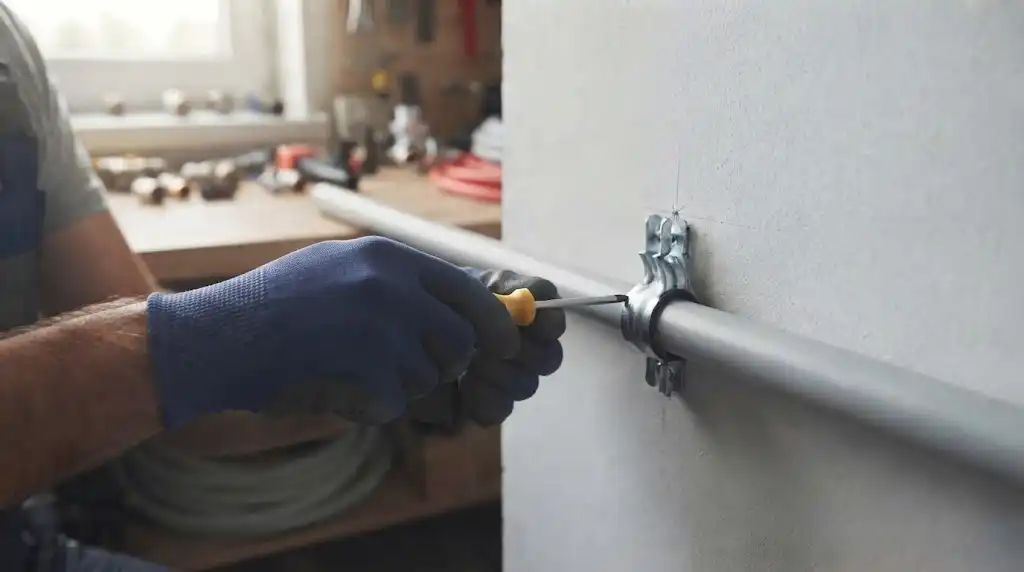

روش مرحلهای تعیین تعداد سوپر فیکس
مرحله اول: مشخص کردن طول مسیر
ابتدا طول واقعی مسیر بین نقاط ابتدا و انتهای لوله اندازهگیری میشود. تغییر مسیرها، انشعابات و رایزرها باید جداگانه در نظر گرفته شوند.
مرحله دوم: شناسایی مشخصات لوله
قطر اسمی، جنس، ضخامت، وزن واحد طول و نوع اتصال مشخص میشود. در صورت وجود عایق، وزن آن نیز باید به بار اضافه شود.
مرحله سوم: محاسبه وزن بهرهبرداری
وزن لوله خالی با وزن سیال و اجزای اضافی جمع میشود. برای لوله آب، حالت پر از آب معمولاً مبنای مهمی برای بررسی بار است.

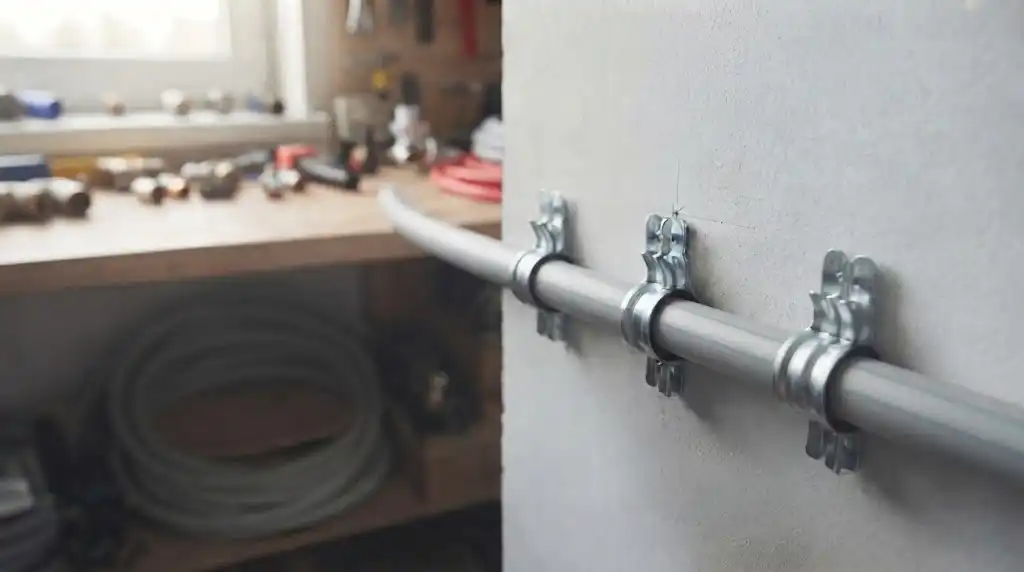

مرحله چهارم: تعیین فاصله مجاز
فاصله ساپورت از جدول سازنده، استاندارد مربوطه یا محاسبه مهندسی استخراج میشود. اگر چند مرجع وجود داشته باشد، مقدار محدودکنندهتر باید طبق ضوابط پروژه انتخاب شود.
مرحله پنجم: محاسبه تعداد نقاط
طول مسیر بر فاصله مجاز تقسیم شده و تعداد دهانهها به سمت بالا گرد میشود. سپس نقاط ابتدا و انتها و نقاط ویژه به نقشه اضافه میشوند.
مرحله ششم: کنترل نقاط حساس
نزدیکی به شیر، فلنج، زانویی، سهراهی، تجهیزات دوار، اتصالات انعطافپذیر و تغییر مسیرها باید جداگانه بررسی شود. در چنین نقاطی ممکن است یک ساپورت اضافی یا نوع متفاوتی از نگهدارنده لازم باشد.

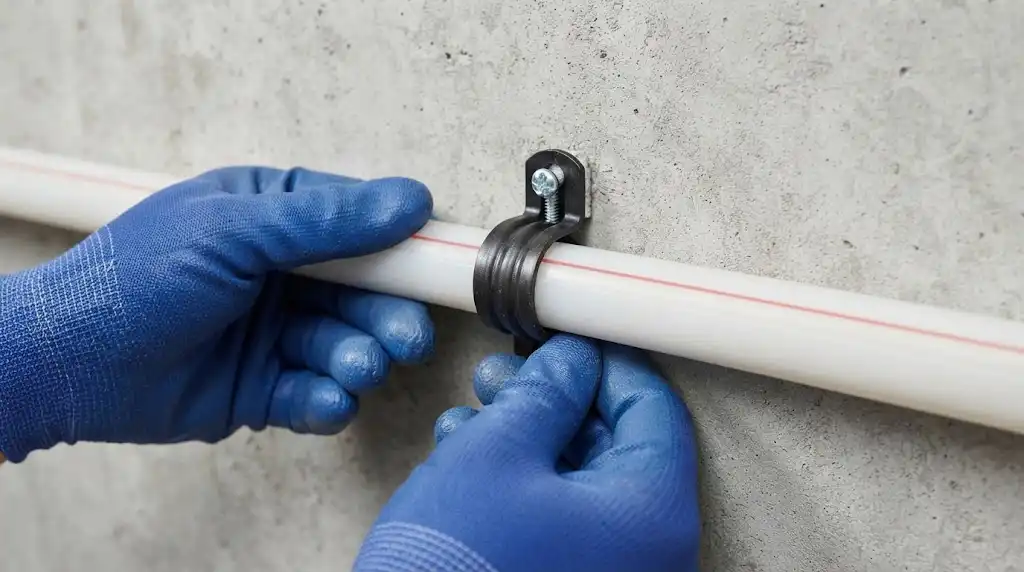

سوپر فیکس نزدیک زانویی و اتصالات
در یک مسیر مستقیم، فاصله یکنواخت معمولاً مبنای مناسبی برای برآورد اولیه است. با ورود زانویی، سهراهی یا تجهیز، وضعیت بارگذاری تغییر میکند.
وزن شیر یا تجهیز متصل به لوله میتواند بار موضعی قابلتوجهی ایجاد کند. چنین باری نباید بدون بررسی روی یک دهانه آزاد باقی بماند.
برای همین، محل نصب سوپر فیکس باید فقط با مترکشی ساده تعیین نشود. نقشه ایزومتریک، وزن تجهیزات و نحوه انتقال نیرو باید همزمان بررسی شوند.

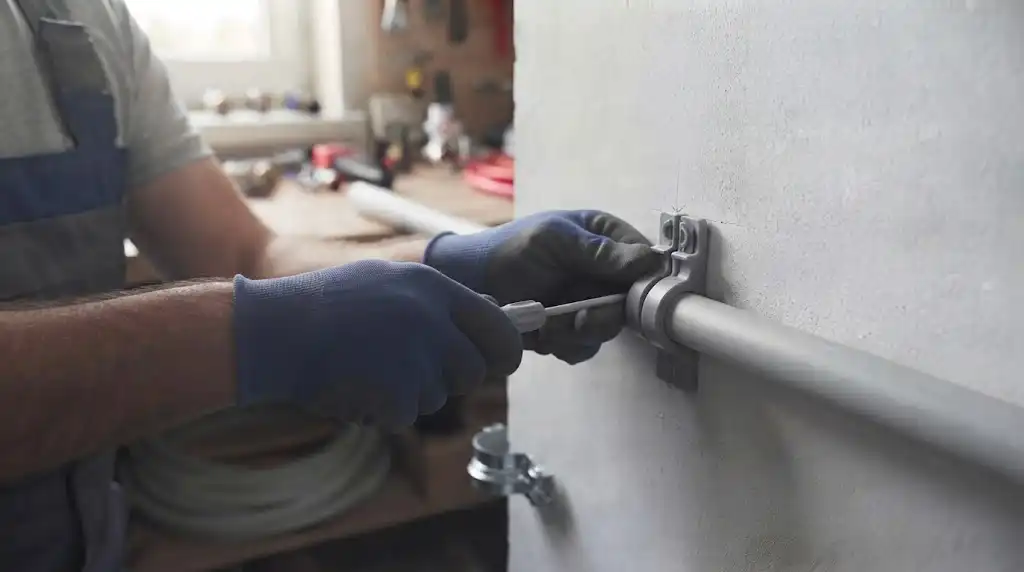

تفاوت تعداد سوپر فیکس در لوله افقی و عمودی
در مسیر افقی، هدف اصلی جلوگیری از خمش بیش از حد و حفظ تراز لوله است. فاصله بین بستها مستقیماً روی مقدار خمش اثر میگذارد.
مسیر عمودی شرایط متفاوتی دارد. وزن لوله میتواند در طول رایزر تجمع پیدا کند و نیاز به نقاط تحمل بار، راهنما و مهار مناسب ایجاد شود.
بنابراین تبدیل مستقیم یک جدول افقی به رایزر میتواند تصمیم نادرستی باشد. برای مسیرهای عمودی، طراحی ساپورت باید با توجه به ارتفاع، وزن تجمعی، حرکت حرارتی و سازه محل انجام شود.
تأثیر عایقکاری بر تعداد سوپر فیکس
وجود عایق معمولاً فقط یک موضوع حرارتی نیست. وزن عایق و روکش میتواند بار خطی سیستم را افزایش دهد.
در خطوط سرد نیز ضخامت عایق و جزئیات جلوگیری از تعریق اهمیت پیدا میکند. اگر بست به شکل نامناسب روی عایق اعمال شود، امکان فشردهشدن یا آسیب عایق وجود دارد.
راهکار مناسب، استفاده از جزئیات ساپورت سازگار با عایق و انتخاب قطر داخلی بست متناسب با قطر نهایی مجموعه است.
خطاهای رایج در محاسبه تعداد سوپر فیکس
استفاده از یک فاصله ثابت برای همه لولهها
این روش تفاوت جنس، قطر، وزن و دمای کاری را نادیده میگیرد. فاصله باید برای شرایط واقعی تعیین شود.
محاسبه بر اساس لوله خالی
اگر لوله در زمان بهرهبرداری پر از سیال باشد، استفاده از وزن لوله خالی میتواند بار واقعی را کمتر از مقدار واقعی نشان دهد.
نادیده گرفتن ابتدا و انتهای مسیر
تقسیم طول بر فاصله، تعداد دهانهها را نشان میدهد، نه همیشه تعداد نقاط ساپورت را. ابتدا و انتهای خط باید در شمارش نهایی لحاظ شوند.
حذف ساپورتهای نزدیک تجهیزات
شیرآلات و تجهیزات سنگین ممکن است به نگهداری مستقل نیاز داشته باشند. آویزانکردن وزن آنها از یک بخش نامناسب لوله میتواند باعث تغییر شکل یا آسیب اتصال شود.
توجه نکردن به حرکت حرارتی
بست ثابت در تمام نقاط یک خط داغ میتواند حرکت طبیعی سیستم را محدود کند. انتخاب نوع ساپورت باید همراه با تحلیل حرارتی انجام شود.
پنج راهکار کاربردی برای کاهش خطا و هزینه
۱. استفاده از جدول فاصله ساپورت سازنده
اولین مرجع برای لولههای ساختمانی و برخی سیستمهای تخصصی، دیتاشیت و دستورالعمل تولیدکننده است. این اطلاعات معمولاً بر اساس جنس و قطر لوله ارائه میشوند.
۲. تفکیک مسیرها بر اساس شرایط کاری
لولههای سرد، گرم، افقی، عمودی و خطوط دارای ارتعاش را نباید الزاماً با یک الگوی ساپورت طراحی کرد.
۳. ایجاد نقشه نقاط ساپورت
علامتگذاری محل هر سوپر فیکس روی پلان یا ایزومتریک، خطاهای اجرایی را کاهش میدهد و امکان برآورد دقیق تعداد قطعات را فراهم میکند.
۴. کنترل ظرفیت هر بست
علاوه بر فاصله، ظرفیت باربری خود سوپر فیکس و اتصال آن به سازه باید کنترل شود. نقطه ضعف ممکن است خود بست، پیچ، رولبولت، پروفیل یا سازه میزبان باشد.
۵. پیشبینی ضریب ذخیره منطقی
تهیه تعداد محدودی قطعه یدکی برای تعمیرات و تغییرات اجرایی مفید است. با این حال، افزایش تعداد بستها بدون نیاز فنی فقط هزینه پروژه را بالا میبرد.
سناریوی اجرایی؛ محاسبه سوپر فیکس برای لوله ۲۰ متری
فرض کنید یک خط لوله افقی به طول ۲۰ متر داریم و پس از بررسی مشخصات سازنده، فاصله مجاز ساپورتها ۲ متر تعیین شده است.
ابتدا تعداد دهانهها محاسبه میشود:
n = 20 ÷ 2 = 10
بنابراین برای ایجاد ده دهانه، حداقل ۱۱ نقطه نگهداری لازم است.
حالا فرض کنید در میانه مسیر یک شیر سنگین قرار گرفته باشد. این شیر ممکن است نیازمند ساپورت مستقل باشد و بنابراین یک نقطه اضافی باید به طرح اضافه شود.
اگر مسیر دارای دو تغییر جهت و یک اتصال تجهیزات نیز باشد، نقاط نزدیک این اجزا باید دوباره بررسی شوند. نتیجه نهایی دیگر صرفاً یک تقسیم ساده ۲۰ بر ۲ نیست؛ بلکه ترکیبی از ساپورتهای عادی و نقاط ویژه خواهد بود.
همین مثال نشان میدهد که محاسبه تعداد سوپر فیکس باید از یک برآورد عددی به یک نقشه اجرایی قابل کنترل تبدیل شود.
چکلیست کنترل نهایی قبل از اجرای سوپر فیکس
پیش از سفارش یا نصب، موارد زیر بررسی شوند:
- قطر و جنس لوله مشخص شده باشد.
- وزن لوله در حالت بهرهبرداری محاسبه شده باشد.
- وزن سیال و عایق لحاظ شده باشد.
- فاصله مجاز بین ساپورتها از مرجع معتبر استخراج شده باشد.
- ابتدا و انتهای مسیر در محاسبه لحاظ شده باشد.
- زانوییها، سهراهیها و شیرآلات بررسی شده باشند.
- مسیرهای عمودی جداگانه تحلیل شده باشند.
- حرکت حرارتی خطوط داغ بررسی شده باشد.
- ظرفیت باربری سوپر فیکس کنترل شده باشد.
- اتصال سوپر فیکس به سازه از نظر مقاومت بررسی شده باشد.
- تعداد قطعات یدکی برای تعمیرات پیشبینی شده باشد.
جمعبندی
محاسبه تعداد سوپر فیکس مورد نیاز در هر متر لوله، یک محاسبه ساده اما وابسته به شرایط پروژه است. فرمول N = ⌈L/S⌉ + 1 میتواند برای برآورد اولیه یک مسیر مستقیم مفید باشد، اما مقدار S باید از مشخصات فنی لوله، استاندارد، دستورالعمل سازنده یا محاسبات مهندسی به دست آید.
قطر لوله، جنس، وزن سیال، عایق، دمای کاری، جهت مسیر، ارتعاش و محل تجهیزات همگی روی فاصله مناسب بست اثر میگذارند. به همین دلیل، پاسخ حرفهای به سؤال «در هر متر چند سوپر فیکس لازم است؟» همیشه یک عدد ثابت نیست.
اگر هدف اجرای ایمن و اقتصادی باشد، بهترین رویکرد این است که ابتدا بار و فاصله مجاز مشخص شود، سپس تعداد نقاط با فرمول مناسب محاسبه و در نهایت نقاط حساس مسیر بهصورت جداگانه کنترل شوند. چنین روشی علاوه بر کاهش مصرف قطعات، احتمال افتادگی، ارتعاش، خرابی اتصال و هزینههای اصلاحی را نیز کاهش میدهد.
سوالات متداول
چند سوپر فیکس برای هر متر لوله لازم است؟
عدد ثابتی وجود ندارد. تعداد سوپر فیکس بر اساس فاصله مجاز بین ساپورتها تعیین میشود و این فاصله به قطر، جنس، وزن، دما و شرایط نصب لوله بستگی دارد.
فرمول محاسبه تعداد سوپر فیکس چیست؟
برای یک مسیر مستقیم میتوان تعداد نقاط را بهصورت تقریبی از رابطه N = ⌈L/S⌉ + 1 محاسبه کرد؛ L طول مسیر و S فاصله مجاز بین دو ساپورت است.
آیا یک سوپر فیکس در هر متر کافی است؟
فقط در صورتی که فاصله یک متر توسط مرجع فنی پروژه تأیید شده باشد. برای همه قطرها و جنسهای لوله نمیتوان فاصله یکسان تعیین کرد.
آیا قطر لوله روی تعداد سوپر فیکس اثر دارد؟
بله. قطر، ضخامت جداره، جنس و وزن لوله بر رفتار مکانیکی و فاصله مناسب ساپورت اثر میگذارند. در نتیجه افزایش قطر ممکن است نیاز به طراحی متفاوت ساپورت ایجاد کند.
آیا وزن آب داخل لوله باید در محاسبات لحاظ شود؟
بله. اگر لوله در زمان بهرهبرداری پر از آب یا سیال باشد، وزن سیال باید در محاسبه بار واردشده به ساپورتها لحاظ شود.
آیا سوپر فیکس برای لوله عمودی نیز استفاده میشود؟
امکان استفاده وجود دارد، اما طراحی مسیر عمودی با لوله افقی یکسان نیست. وزن تجمعی، نقاط مهار، راهنماها و حرکت حرارتی باید جداگانه بررسی شوند.
نزدیک شیر و زانویی به سوپر فیکس بیشتری نیاز است؟
ممکن است چنین نیازی وجود داشته باشد. وزن شیر، تغییر جهت مسیر و نیروهای ایجادشده در اتصالات میتوانند نیاز به ساپورت اضافی یا نوع دیگری از نگهدارنده ایجاد کنند.
آیا تعداد بیشتر سوپر فیکس همیشه بهتر است؟
خیر. تعداد بیش از نیاز هزینه و زمان اجرا را افزایش میدهد و در خطوط دارای حرکت حرارتی حتی میتواند حرکت موردنیاز لوله را محدود کند. تعداد و نوع ساپورت باید بر اساس طراحی مهندسی تعیین شود.
