محاسبه دقیق تعداد براکت، آویز و یو چنل مورد نیاز برای اجرای سقف کاذب ۱۰۰ متر مربعی، یکی از مراحل مهم در طراحی و برآورد مصالح پروژههای ساختمانی است. انتخاب تعداد صحیح این قطعات علاوه بر کنترل هزینهها، باعث افزایش استحکام سازه، جلوگیری از تغییر شکل سقف و ایجاد سطحی یکنواخت و استاندارد میشود.
برای اجرای یک سقف کاذب اصولی، تنها دانستن متراژ کافی نیست؛ بلکه عواملی مانند نوع سقف، وزن پوشش نهایی، فاصله پروفیلها، فاصله آویزها، نوع سازه نگهدارنده و شرایط محیطی نیز باید بررسی شوند. استفاده کمتر از تعداد موردنیاز قطعات میتواند باعث افتادگی سقف یا ایجاد ترک شود، در حالی که استفاده بیش از حد نیز هزینه اجرا را افزایش میدهد.
فرمول محاسبه تعداد براکت، آویز و یو چنل برای سقف ۱۰۰ متر مربعی بر اساس استانداردهای اجرایی و فاصلهگذاری سازهای انجام میشود. در ادامه، روش محاسبه، عوامل مؤثر، نکات فنی و اشتباهات رایج در برآورد مصالح سقف کاذب بررسی خواهد شد.
برای محاسبه تعداد آویز، براکت و یو چنل مورد نیاز سقف ۱۰۰ متر مربعی، ابتدا باید فاصله استاندارد نصب هر قطعه مشخص شود. بهطور معمول، تعداد آویزها از تقسیم مساحت سقف بر فاصله شبکهبندی تعیین میشود و مقدار یو چنل با محاسبه محیط و خطوط سازهای سقف به دست میآید. مقادیر نهایی باید با توجه به نوع سقف، وزن پوشش و استاندارد سازه اصلاح شوند.
اهمیت محاسبه دقیق قطعات سازه سقف کاذب
سازه زیرسازی سقف کاذب وظیفه انتقال وزن پوشش نهایی به سقف اصلی را بر عهده دارد. این سازه معمولاً از قطعاتی مانند یو چنل، آویز، براکت، پروفیلهای اصلی و فرعی تشکیل میشود.
هر قطعه نقش مشخصی در عملکرد سیستم دارد:
- یو چنل برای ایجاد مسیر و قاببندی سازه استفاده میشود.

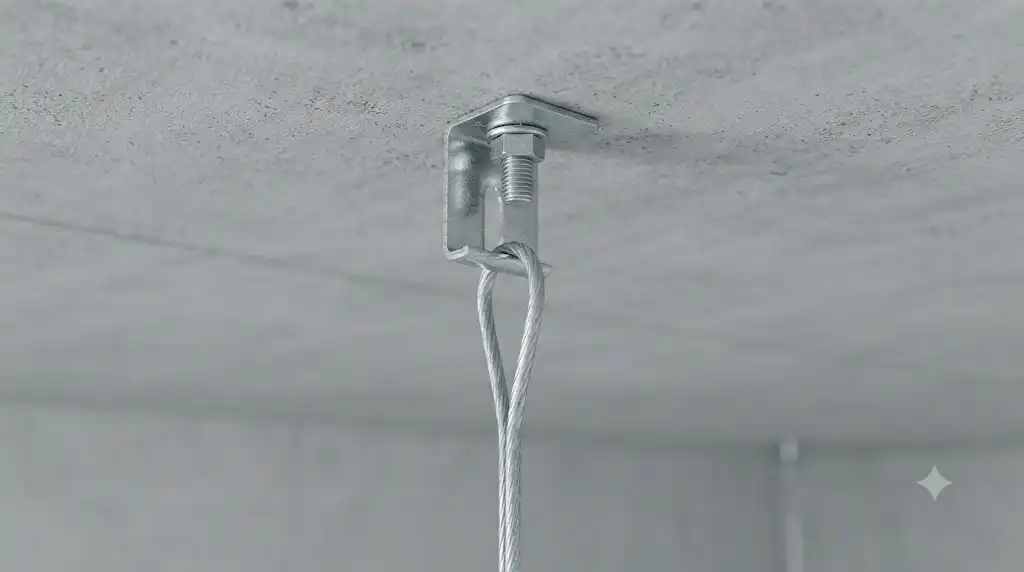

- آویزها وزن شبکه سقف را به سقف اصلی منتقل میکنند.
- براکتها برای اتصال، تنظیم ارتفاع یا تقویت نقاط خاص کاربرد دارند.
- پروفیلهای اصلی و فرعی سطح نهایی سقف را نگه میدارند.
اگر تعداد این اجزا بهصورت اصولی تعیین نشود، مشکلاتی مانند افتادگی پنلها، لرزش سقف، شکست اتصالات و کاهش عمر سازه ایجاد خواهد شد.
عوامل مؤثر بر تعداد براکت، آویز و یو چنل سقف
محاسبه مصالح تنها با یک فرمول ساده انجام نمیشود و باید چندین پارامتر در نظر گرفته شود.
نوع سقف کاذب
سیستمهای مختلف سقف کاذب نیازهای متفاوتی دارند.
برای مثال:
- سقف کاذب کناف
- سقف مشبک
- سقف آلومینیومی
- سقف PVC
- سقفهای دکوراتیو
هرکدام دارای وزن، روش نصب و فاصلهگذاری مخصوص هستند.
وزن پوشش سقف
هرچه وزن مصالح نهایی بیشتر باشد، تعداد نقاط نگهدارنده نیز باید افزایش پیدا کند.
بهعنوان نمونه، سقف دارای صفحات سنگین یا تجهیزات روشنایی توکار به سازه مقاومتری نسبت به سقف سبک نیاز دارد.

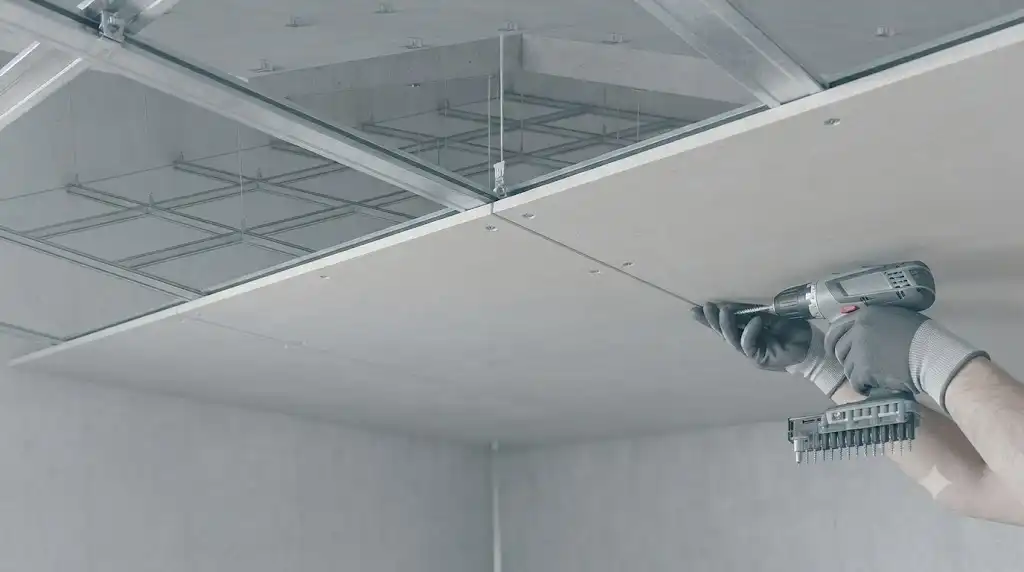

فاصله استاندارد آویزها
فاصله آویزها یکی از مهمترین عوامل در تعیین تعداد آنها است.
کمتر باعث افزایش مقاومت میشود، اما مصرف مصالح را بالا میبرد. فاصله زیاد نیز ممکن است باعث کاهش پایداری سقف شود.
شرایط محیطی
در فضاهایی مانند:
- پارکینگ
- سالن صنعتی
- محیط مرطوب
- مناطق دارای لرزش
باید طراحی سازه با حساسیت بیشتری انجام شود.

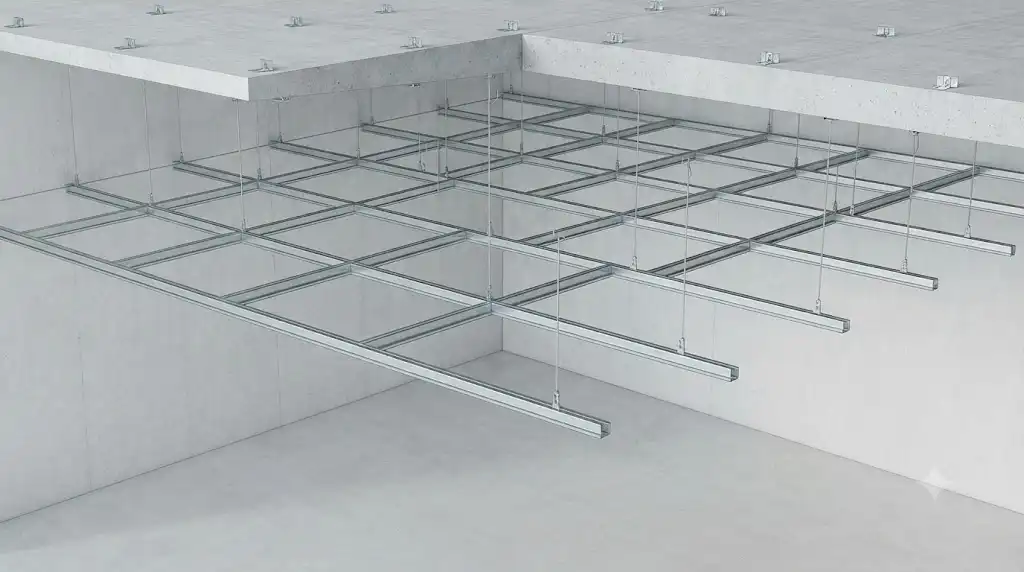

فرمول کلی محاسبه تعداد آویز مورد نیاز سقف ۱۰۰ متر مربعی
برای محاسبه تعداد آویز، ابتدا باید فاصله نصب مشخص شود.
فرمول عمومی:
تعداد آویز = مساحت سقف ÷ فاصله شبکه آویزها
البته فاصله باید به متر مربع تبدیل شود.
برای مثال:
اگر فاصله شبکه آویزها ۱ متر در ۱ متر باشد:
۱ × ۱ = ۱ متر مربع برای هر آویز
بنابراین:
۱۰۰ ÷ ۱ = ۱۰۰ عدد آویز
در این حالت حدود ۱۰۰ آویز مورد نیاز است.
اگر فاصله شبکه ۱.۲ متر در ۱.۲ متر باشد:
۱.۲ × ۱.۲ = ۱.۴۴ متر مربع
۱۰۰ ÷ ۱.۴۴ ≈ ۷۰ آویز
این مقدار نشان میدهد که افزایش فاصله نصب باعث کاهش تعداد آویزها میشود.
نحوه محاسبه تعداد براکت مورد نیاز
براکتها معمولاً در نقاط اتصال، تقویت سازه یا اتصال پروفیلها استفاده میشوند.
روش محاسبه به نوع سیستم بستگی دارد، اما بهصورت عمومی میتوان از رابطه زیر استفاده کرد:
تعداد براکت = تعداد نقاط اتصال مورد نیاز × ضریب تقویت
در پروژههای معمولی، تعداد براکتها معمولاً با تعداد مسیرهای سازهای و محل اتصال پروفیلها تعیین میشود.
برای یک سقف ۱۰۰ متر مربعی، اگر شبکهبندی دارای ۱۰ خط اصلی و هر خط دارای ۱۰ نقطه اتصال باشد:
۱۰ × ۱۰ = ۱۰۰ نقطه اتصال
با در نظر گرفتن ضریب ذخیره اجرایی، مقدار نهایی ممکن است بیشتر از این عدد باشد.
روش محاسبه مقدار یو چنل مورد نیاز

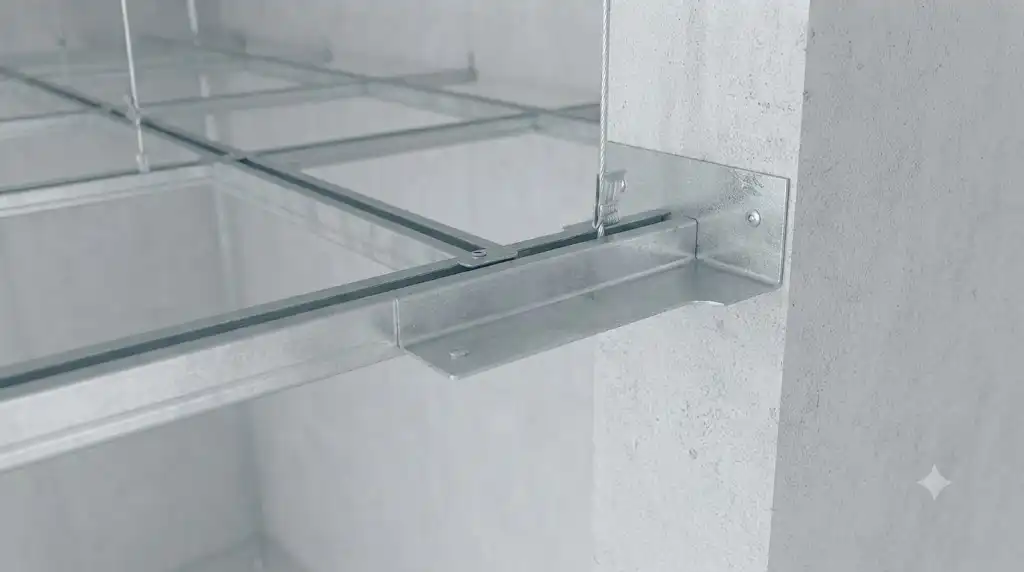

یو چنل معمولاً برای ایجاد قاب پیرامونی سقف استفاده میشود.
فرمول پایه:
طول یو چنل = محیط سقف + طول مسیرهای تقویتی مورد نیاز
برای یک فضای مربع شکل با مساحت ۱۰۰ متر مربع:
ضلع مربع:
√۱۰۰ = ۱۰ متر
محیط:
۱۰ × ۴ = ۴۰ متر
بنابراین حداقل ۴۰ متر یو چنل برای قاب محیطی نیاز است.
با افزودن پرت برش و اتصالات:
۴۰ × ۱.۱۰ = ۴۴ متر
در نتیجه، حدود ۴۴ متر یو چنل میتواند مقدار منطقی برای خرید باشد.
نمونه محاسبه کامل برای سقف ۱۰۰ متر مربعی
فرض کنید یک سقف کاذب ساده با ابعاد ۱۰×۱۰ متر اجرا میشود.
مشخصات طراحی:
- مساحت: ۱۰۰ متر مربع
- فاصله آویزها: ۱ متر
- فاصله شبکه سازه: ۱ متر
- سقف با وزن متوسط
محاسبه آویز
۱۰۰ ÷ ۱ = ۱۰۰ عدد
با احتساب ۱۰ درصد ذخیره:
۱۰۰ × ۱.۱۰ = ۱۱۰ عدد آویز
محاسبه یو چنل
محیط:
۱۰+۱۰+۱۰+۱۰=۴۰ متر
با پرت:
۴۴ متر یو چنل
محاسبه براکت
براساس تعداد خطوط سازهای و نقاط اتصال تعیین میشود. معمولاً حدود ۱۰۰ عدد براکت برای این شبکهبندی قابل برآورد اولیه است.
مقادیر نهایی باید پس از بررسی نقشه اجرایی مشخص شوند.
استانداردهای مهم در اجرای سازه سقف کاذب
طراحی سقف کاذب باید مطابق اصول فنی انجام شود.
مهمترین نکات استانداردی عبارتاند از:
- استفاده از مصالح دارای کیفیت مناسب
- رعایت فاصله مجاز قطعات
- اتصال مطمئن به سقف اصلی
- استفاده از پیچ و اتصالات استاندارد
- کنترل تراز بودن سازه
همچنین باید ظرفیت تحمل سقف اصلی بررسی شود، زیرا تمام وزن سازه به آن منتقل خواهد شد.
روشهای کاربردی برای کاهش خطای برآورد مصالح
تهیه نقشه شبکهبندی قبل از خرید
ترسیم محل دقیق پروفیلها، آویزها و اتصالات باعث میشود مقدار واقعی مصالح مشخص شود.
اضافه کردن درصد پرت مصالح
در هر پروژه مقداری از قطعات به دلیل برش یا خطای اجرایی مصرف میشوند.
معمولاً اضافه کردن ۵ تا ۱۵ درصد ذخیره منطقی است.
بررسی وزن نهایی سقف
قبل از تعیین فاصله قطعات باید وزن کامل سیستم محاسبه شود.
این وزن شامل:
- پنل سقف
- سازه فلزی
- تجهیزات روشنایی
- عایقها
است.
استفاده از جدولهای محاسباتی
برای پروژههای بزرگ، جدولهای متره باعث کاهش خطای انسانی میشوند.
کنترل نهایی قبل از اجرا
پیش از نصب، مقدار مصالح باید با نقشه و شرایط واقعی محل تطبیق داده شود.
خطاهای رایج در محاسبه تعداد قطعات سقف کاذب
محاسبه فقط براساس متراژ
مساحت سقف بهتنهایی معیار کافی نیست.
دو سقف با متراژ برابر ممکن است به دلیل وزن و شرایط متفاوت، مقدار مصالح متفاوتی نیاز داشته باشند.
حذف ضریب پرت
نادیده گرفتن پرت باعث کمبود مصالح در زمان اجرا میشود.
فاصلهگذاری بیش از حد آویزها
این اشتباه میتواند باعث افتادگی سقف و کاهش ایمنی شود.
استفاده از قطعات نامتناسب
انتخاب یو چنل یا براکت ضعیف نسبت به وزن سقف، عملکرد سازه را کاهش میدهد.
بیتوجهی به تجهیزات نصبشده
چراغها، دریچهها و تجهیزات مکانیکی بار اضافی ایجاد میکنند و باید در محاسبات لحاظ شوند.
سناریوی اجرایی واقعی
فرض کنید قرار است سقف یک دفتر اداری ۱۰۰ متر مربعی با سیستم کناف اجرا شود.
در این فضا علاوه بر صفحات سقفی، چند چراغ توکار و دریچه تهویه وجود دارد. اگر تنها براساس مساحت اقدام به خرید شود، احتمال کمبود آویز یا نیاز به تقویت نقاط خاص وجود دارد.
ابتدا نقشه سقف تهیه میشود، محل تجهیزات مشخص میگردد، شبکه سازه طراحی شده و سپس تعداد آویز، براکت و یو چنل محاسبه میشود.
نتیجه این فرآیند، سقفی صاف، مقاوم و بدون مشکل در طول زمان خواهد بود.

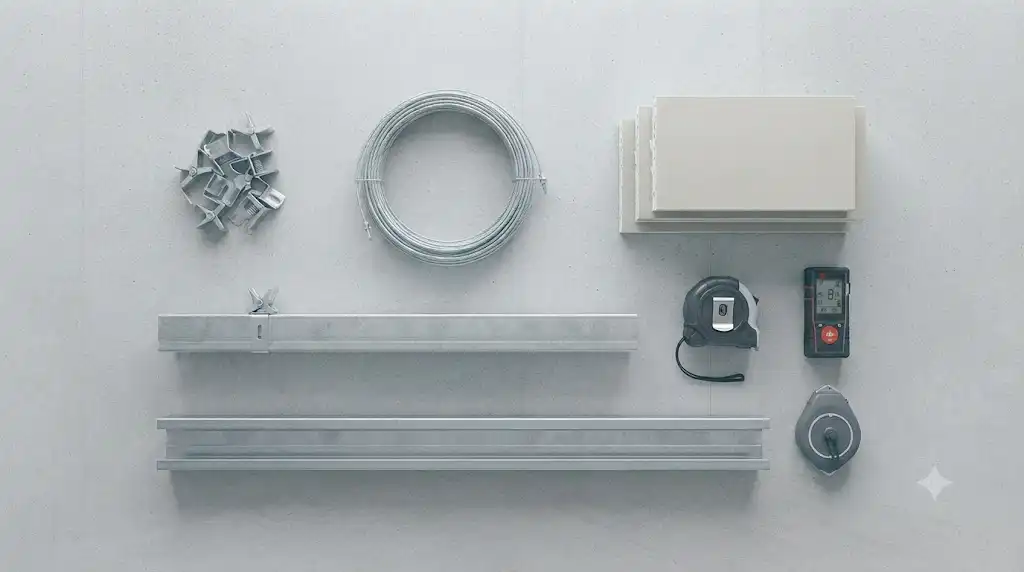

نکات مهم هنگام خرید براکت، آویز و یو چنل
برای خرید مصالح سقف کاذب باید به موارد زیر توجه شود:
- ضخامت ورق قطعات فلزی
- کیفیت پوشش ضدزنگ
- برند تولیدکننده
- سازگاری قطعات با یکدیگر
- استاندارد تولید
قطعات ارزان اما بیکیفیت ممکن است هزینه تعمیرات آینده را افزایش دهند.
سوالات متداول
برای سقف ۱۰۰ متر مربعی چند عدد آویز لازم است؟
تعداد آویز به فاصله شبکهبندی بستگی دارد، اما در یک شبکه یکمتری معمولاً حدود ۱۰۰ عدد آویز نیاز است.
مقدار یو چنل مورد نیاز برای سقف ۱۰۰ متر چقدر است؟
برای سقف مربع ۱۰×۱۰ متر، حداقل ۴۰ متر یو چنل برای محیط نیاز است که با پرت معمولاً حدود ۴۴ متر در نظر گرفته میشود.
آیا تعداد براکت برای همه سقفها یکسان است؟
خیر، تعداد براکت به نوع سازه، محل اتصال و طراحی سقف بستگی دارد.
آیا میتوان فاصله آویزها را افزایش داد؟
تنها در صورتی که وزن سقف و مقاومت سازه این افزایش فاصله را تأیید کند.
چند درصد پرت مصالح سقف کاذب باید در نظر گرفت؟
معمولاً ۵ تا ۱۵ درصد پرت برای برش و خطاهای اجرایی در نظر گرفته میشود.
مهمترین عامل در محاسبه مصالح سقف کاذب چیست؟
نوع سیستم سقف، وزن نهایی و فاصلهبندی سازهای مهمترین عوامل هستند.
آیا تجهیزات روشنایی روی تعداد آویزها تأثیر دارند؟
بله، تجهیزات نصبشده روی سقف ممکن است نیاز به تقویت سازه داشته باشند.
آیا محاسبه دقیق مصالح باعث کاهش هزینه میشود؟
بله، برآورد صحیح از خرید اضافی یا کمبود مصالح هنگام اجرا جلوگیری میکند.
