ساخت قالب بتنی یکبار مصرف با یو چنل، روشی کاربردی برای ایجاد پایههای بتنی صنعتی با سرعت اجرای بالا و هزینه کنترلشده است. در این روش، یو چنل فلزی میتواند بهعنوان قالب، نگهدارنده یا عضو شکلدهنده پایه مورد استفاده قرار گیرد و پس از بتنریزی، بخشی از آن در سازه باقی بماند یا در صورت نیاز جدا شود.
این شیوه زمانی اهمیت بیشتری پیدا میکند که اجرای پایههای متعدد، محدودیت زمانی، دشواری قالببندی سنتی یا نیاز به اتصال دقیق تجهیزات صنعتی وجود داشته باشد. انتخاب ضخامت یو چنل، ابعاد پایه، نحوه مهاربندی، آرماتورگذاری، کیفیت بتن و جزئیات اتصال، مستقیماً بر عملکرد نهایی اثر میگذارند.
بهطور خلاصه، برای ساخت پایه بتنی صنعتی با قالب یو چنل باید ابتدا بار و ابعاد پایه مشخص شود، سپس یو چنل مناسب انتخاب، مهاربندی و آرماتورگذاری انجام و در نهایت بتنریزی و عملآوری طبق الزامات فنی اجرا شود.
قالب بتنی یکبار مصرف با یو چنل چیست؟
قالب بتنی یکبار مصرف، سازهای موقت یا نیمهدائمی است که برای شکلدهی بتن تازه استفاده میشود و برخلاف قالبهای سنتی، الزاماً برای بازشدن و استفاده مجدد طراحی نشده است.
یو چنل یا پروفیل U شکل به دلیل داشتن دو بال جانبی و یک جان اصلی، قابلیت مناسبی برای ایجاد مقطع منظم و محدودکردن حرکت بتن تازه دارد. در کاربردهای صنعتی، این مقطع میتواند نقش قالب پایه، پوسته نگهدارنده یا عضو اتصالدهنده را بر عهده بگیرد.
البته استفاده از یو چنل بهعنوان قالب بتنی به این معنی نیست که هر پروفیل U شکلی برای چنین کاربردی مناسب است. ضخامت ورق، ابعاد مقطع، مقاومت فولاد، خوردگی، طول قطعه و فشار بتن تازه باید پیش از اجرا بررسی شوند.
چرا استفاده از یو چنل برای ساخت پایه صنعتی مورد توجه است؟
اجرای پایههای متعدد با قالببندی چوبی یا فلزی سنتی معمولاً به نیروی اجرایی، زمان مونتاژ و عملیات بازکردن قالب نیاز دارد. در مقابل، قالب یو چنل میتواند فرآیند شکلدهی پایه را سادهتر کند.
مزیت دیگر، ایجاد مقطع نسبتاً دقیق و یکنواخت است. زمانی که پایههای متعددی برای تجهیزات، ساپورتها یا سازههای صنعتی ساخته میشوند، یکسانبودن ابعاد میتواند سرعت نصب تجهیزات بعدی را افزایش دهد.
از طرفی، باقیماندن فولاد در اطراف بتن میتواند در برخی طراحیها نقش محافظ مکانیکی داشته باشد؛ هرچند این موضوع باید از نظر خوردگی، چسبندگی، آتشسوزی و رفتار سازهای بهصورت مهندسی بررسی شود.
تفاوت قالب یو چنل با پایه صنعتی مستقل
در روش سنتی، ابتدا پایه بتنی ساخته میشود و سپس تجهیزات یا قطعات فلزی به آن متصل میشوند. قالب معمولاً پس از گیرش بتن جدا شده و برای پروژه بعدی استفاده میشود.
روش یو چنل میتواند این فرآیند را کوتاهتر کند. پروفیل U شکل از ابتدا در موقعیت موردنظر قرار گرفته و بتن در فضای داخلی آن ریخته میشود.
اگر یو چنل قرار باشد بخشی از سازه نهایی باشد، دیگر صرفاً با یک «قالب» مواجه نیستیم. در این حالت، پروفیل فلزی باید بهعنوان عضو دائمی یا نیمهدائمی طراحی شود و بارهای وارد بر آن، اتصالش به بتن و دوام آن مورد ارزیابی قرار گیرد.
اجزای اصلی پایه بتنی با قالب یو چنل
یک سیستم معمولی میتواند از چند جزء اصلی تشکیل شود:
- یو چنل فولادی
- بتن سازهای یا غیرسازهای متناسب با کاربرد
- میلگردهای طولی و عرضی
- صفحهپلیت یا انکربولت
- لقمه و فاصلهگذار
- مهاربند موقت
- پوشش ضدخوردگی در صورت نیاز
- ملات یا گروت برای ترازکردن تجهیزات
ابعاد هر جزء باید بر اساس کاربرد نهایی تعیین شود. پایهای که برای یک تابلو برق سبک ساخته میشود، الزامات متفاوتی با پایه یک تجهیز دوار، پمپ، کمپرسور یا سازه نگهدارنده سنگین دارد.
طراحی ابعاد پایه قبل از ساخت قالب
پیش از خرید یا برش یو چنل، ابعاد پایه باید مشخص شود. طول، عرض و ارتفاع پایه به وزن تجهیز، سطح اتکا، نیروهای جانبی و شرایط محل نصب وابسته است.
چنانچه تجهیز دارای ارتعاش باشد، صرفاً وزن استاتیکی معیار مناسبی نیست. نیروهای دینامیکی، فرکانس ارتعاش، نحوه اتصال و سختی فونداسیون نیز باید مورد توجه قرار گیرد.
عرض و ارتفاع پایه
افزایش ابعاد پایه میتواند ظرفیت و پایداری را بیشتر کند، اما مصرف بتن و فولاد نیز افزایش خواهد یافت. طراحی اقتصادی زمانی حاصل میشود که ابعاد بر اساس بار واقعی تعیین شوند.
ضخامت یو چنل
یو چنل نازک ممکن است هنگام بتنریزی دچار تغییر شکل شود. فشار بتن تازه، ارتفاع بتن، سرعت بتنریزی و فاصله مهاربندها بر این موضوع تأثیر دارند.
اگر پروفیل پس از بتنریزی بهعنوان عضو دائمی باقی بماند، ضخامت آن باید علاوه بر مرحله بتنریزی، برای شرایط بهرهبرداری نیز بررسی شود.
انتخاب یو چنل مناسب
انتخاب پروفیل مناسب یکی از مهمترین مراحل ساخت قالب بتنی یکبار مصرف است. معیار انتخاب نباید صرفاً قیمت یا موجودی بازار باشد.
جنس فولاد
نوع فولاد باید با شرایط محیطی و نیاز سازهای هماهنگ باشد. محیطهای مرطوب، صنعتی یا دارای مواد خورنده به تمهیدات بیشتری برای حفاظت از فولاد نیاز دارند.
ابعاد مقطع
عمق جان و عرض بالها باید با هندسه پایه سازگار باشند. استفاده از مقطع بسیار کوچک ممکن است فضای کافی برای آرماتورگذاری و پوشش بتن باقی نگذارد.
مقاومت در برابر فشار بتن
پروفیل باید در مرحله بتنریزی پایدار بماند. فشار جانبی بتن تازه میتواند باعث بازشدگی بالها یا کمانش موضعی ورق شود.

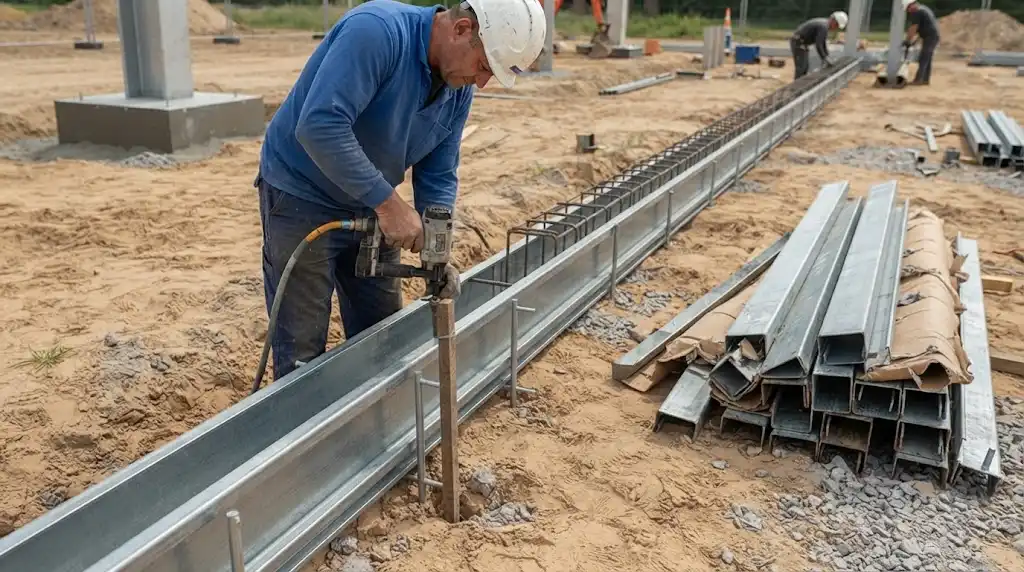

آرماتورگذاری داخل قالب یو چنل
وجود یو چنل نباید باعث حذف آرماتورگذاری ضروری شود. اگر پایه نقش سازهای دارد، شبکه میلگرد باید براساس محاسبات طراحی تعیین شود.
فاصله میلگرد از جداره فولادی نیز اهمیت دارد. پوشش بتن باید مطابق الزامات دوام و شرایط محیطی رعایت شود.
در پایههایی که انکربولت دارند، موقعیت میلگردها باید با محل پیچها و صفحهپلیت تداخل نداشته باشد. اجرای بدون نقشه ممکن است باعث شود هنگام نصب تجهیز، سوراخها یا بولتها با آرماتور برخورد کنند.

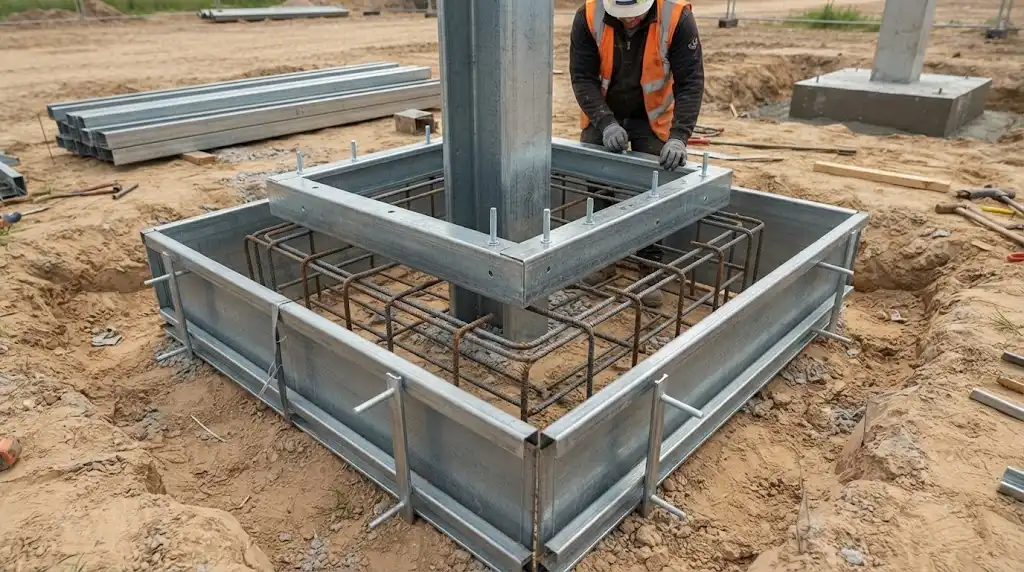

مرحلهبهمرحله ساخت پایه بتنی با یو چنل
مرحله اول: بررسی محل اجرا
ابتدا محل نصب از نظر تراز، ظرفیت خاک، دسترسی، آبهای سطحی و فضای موردنیاز بررسی میشود. اگر پایه روی فونداسیون موجود قرار میگیرد، ظرفیت و وضعیت بتن قبلی نیز باید کنترل شود.

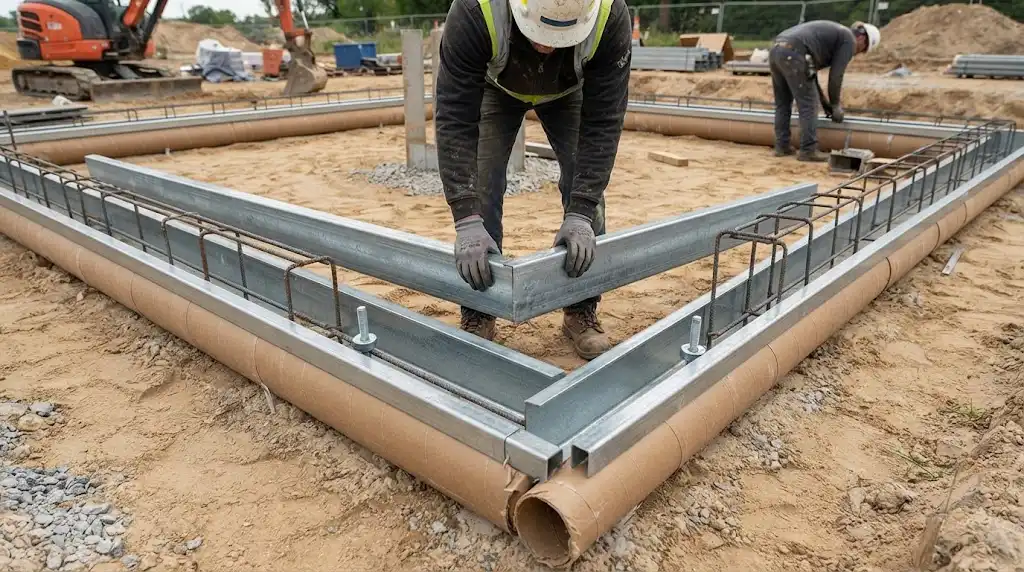

مرحله دوم: آمادهسازی یو چنل
پروفیلها مطابق نقشه برش داده میشوند. محل سوراخها، اتصالات، صفحات تقویتی یا پایههای مهاربندی نیز در همین مرحله آماده میشود.

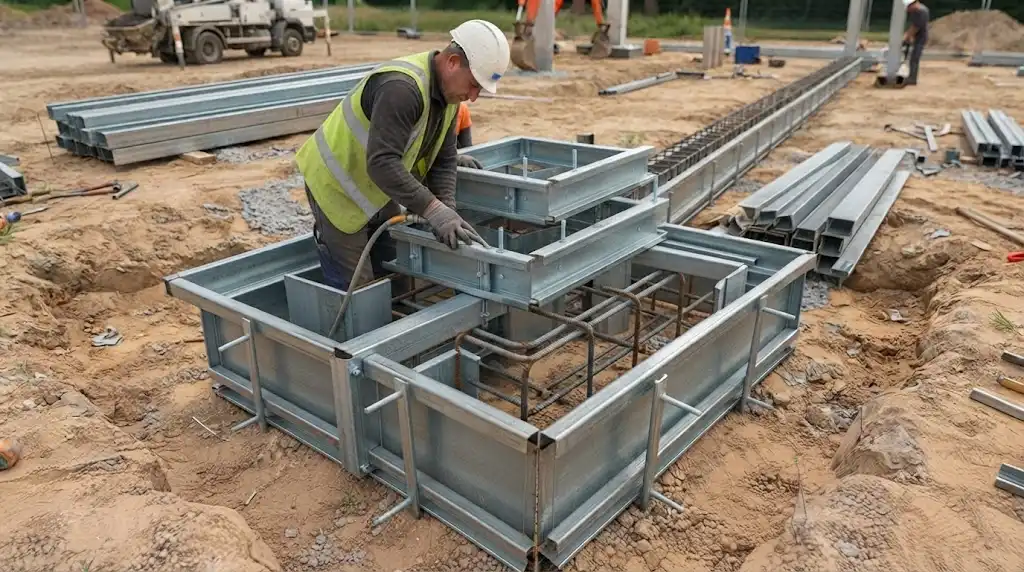

مرحله سوم: نصب و تراز کردن
یو چنل باید در محل نهایی قرار گیرد و از نظر شاقولی، تراز و ابعاد کنترل شود. استفاده از مهاربند موقت در این مرحله اهمیت زیادی دارد.
مرحله چهارم: اجرای آرماتور
میلگردها طبق نقشه داخل فضای قالب قرار میگیرند. فاصلهگذاری باید بهگونهای باشد که بتن بتواند اطراف میلگردها را بهخوبی پر کند.

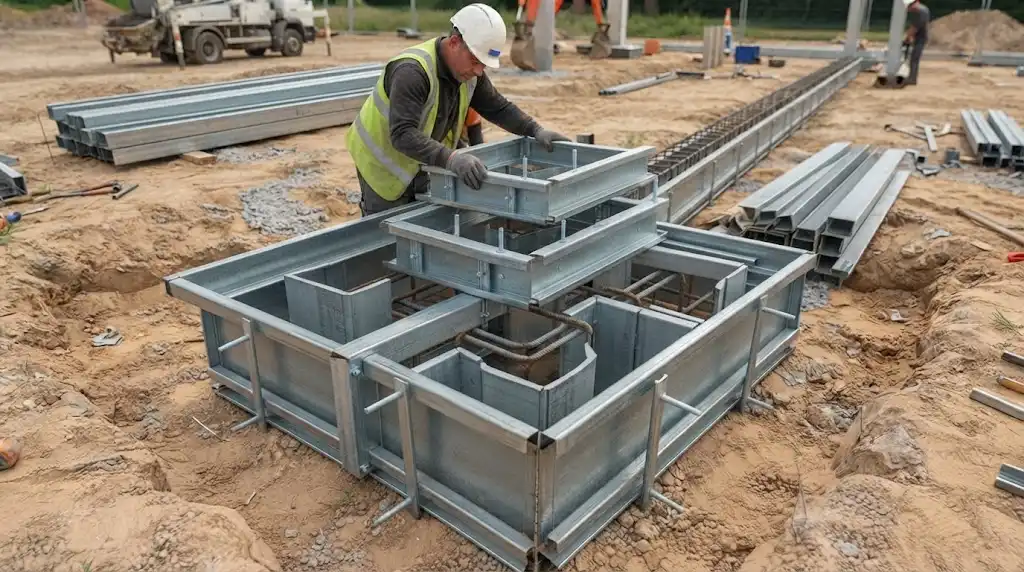

مرحله پنجم: نصب انکربولت
در صورت نیاز، انکربولتها روی شابلون یا صفحه راهنما تثبیت میشوند. کوچکترین خطای موقعیت میتواند نصب تجهیز را با مشکل مواجه کند.

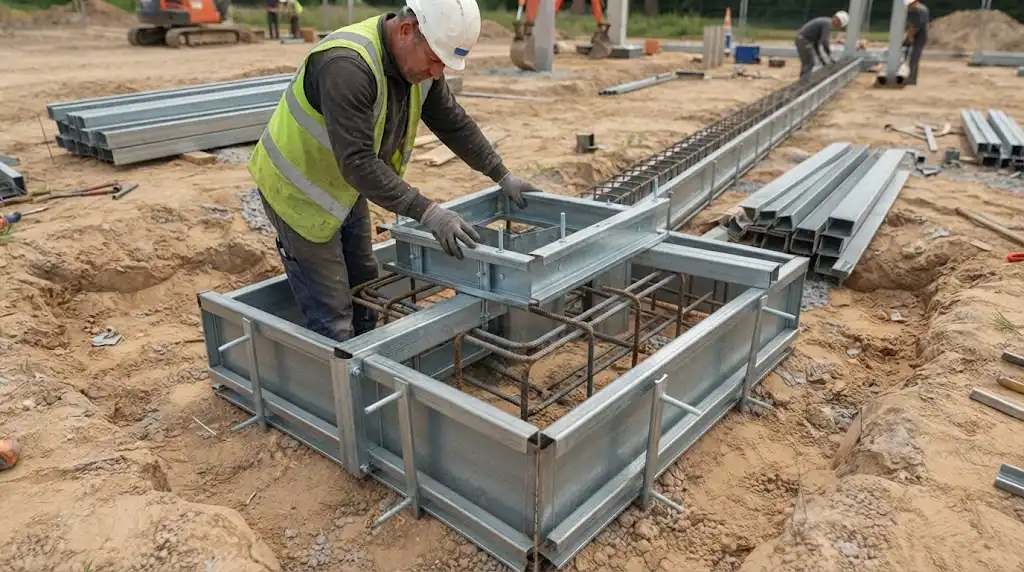

مرحله ششم: بتنریزی
بتن باید بهصورت کنترلشده داخل قالب ریخته شود. سرعت زیاد بتنریزی میتواند فشار جانبی قابل توجهی به یو چنل وارد کند.
مرحله هفتم: تراکم و پرداخت
تراکم مناسب بتن برای جلوگیری از ایجاد حفره و کرموشدگی ضروری است. ویبره بیش از حد نیز میتواند باعث جداشدگی دانهها شود.
مرحله هشتم: عملآوری
پس از بتنریزی، بتن باید تحت شرایط مناسب عملآوری شود. مقاومت نهایی صرفاً به عیار سیمان وابسته نیست و شرایط رطوبت، دما و زمان نیز اهمیت دارند.
نکات فنی بتنریزی داخل یو چنل
بتن تازه فشار هیدرواستاتیکی ایجاد میکند و مقدار آن به ارتفاع بتن، وزن مخصوص و شرایط بتنریزی وابسته است. هرچه ارتفاع قالب بیشتر باشد، فشار در قسمت پایین افزایش مییابد.
به همین دلیل، یو چنلهای سبک بدون مهاربندی مناسب ممکن است تغییر شکل دهند. استفاده از بست یا پشتبند موقت، بهخصوص در پایههای بلند، میتواند پایداری قالب را افزایش دهد.
اسلامپ بتن نیز باید متناسب با روش اجرا انتخاب شود. بتن بسیار سفت، تراکم دشوارتری دارد و بتن بیش از حد روان میتواند فشار بیشتری به قالب وارد کند.
اتصال تجهیزات صنعتی به پایه بتنی
پس از سختشدن بتن، تجهیز صنعتی میتواند با انکربولت یا صفحهپلیت به پایه متصل شود. دقت موقعیت انکربولتها از همان زمان قالببندی باید کنترل شود.
برای تجهیزات حساس، سطح بالای پایه باید کاملاً تراز باشد. در صورت نیاز میتوان از گروت مناسب زیر صفحهپلیت استفاده کرد تا تماس یکنواخت و انتقال صحیح بار ایجاد شود.
کنترل ارتعاش
اگر تجهیز دارای موتور، پمپ یا سایر اجزای دوار باشد، بررسی ارتعاش ضروری است. پایهای که برای بار استاتیکی مناسب است، الزاماً برای بار دینامیکی مناسب نخواهد بود.
در چنین کاربردهایی، جرم پایه، سختی، فرکانس طبیعی و نحوه انتقال ارتعاش باید در طراحی لحاظ شوند.
۵ مزیت استفاده از قالب یو چنل
۱. سرعت اجرای بالاتر
حذف بخشی از عملیات قالببندی سنتی میتواند زمان اجرای پایههای تکراری را کاهش دهد.
۲. کاهش عملیات بازکردن قالب
اگر یو چنل بهعنوان قالب ماندگار طراحی شده باشد، نیازی به دمونتاژ آن پس از گیرش بتن وجود ندارد.
۳. یکنواختی پایهها
استفاده از مقطع استاندارد میتواند ساخت پایههای متعدد با ابعاد مشابه را سادهتر کند.
۴. امکان ترکیب با سازه فلزی
یو چنل میتواند در برخی طراحیها نقش واسط میان بتن و اجزای فلزی را نیز ایفا کند.
۵. کاهش نیاز به قالبهای سنتی
در پروژههایی که تعداد زیادی پایه مشابه دارند، حذف بخشی از قالبهای موقت میتواند مدیریت عملیات اجرایی را سادهتر کند.
محدودیتها و معایب احتمالی
استفاده از یو چنل همیشه بهترین گزینه نیست. اگر مقطع فلزی بهدرستی مهاربندی نشود، بتنریزی ممکن است موجب تغییر شکل آن شود.
مشکل خوردگی نیز نباید نادیده گرفته شود. فولاد در محیط مرطوب یا خورنده بدون پوشش مناسب ممکن است در طول زمان دچار افت ضخامت شود.
از طرف دیگر، چسبندگی میان فولاد و بتن همیشه به معنای رفتار مرکب طراحیشده نیست. اگر قرار است یو چنل بهعنوان عضو سازهای دائمی عمل کند، این رفتار باید با جزئیات اتصال و محاسبات مناسب اثبات شود.
خطاهای رایج در ساخت قالب بتنی یکبار مصرف
یکی از خطاهای متداول، انتخاب یو چنل براساس ابعاد ظاهری بدون محاسبه فشار بتن است. پروفیل باید در زمان بتنریزی نیز پایدار باشد.
خطای دیگر، حذف مهاربندی موقت است. حتی یک مقطع نسبتاً ضخیم نیز در ارتفاع زیاد ممکن است تحت فشار بتن تغییر شکل دهد.
بیتوجهی به پوشش بتن و فاصله میلگرد از جداره نیز میتواند دوام پایه را کاهش دهد. تماس نامناسب فولاد، میلگرد و محیط میتواند مسیر خوردگی را تسریع کند.
اشتباه مهم دیگر، نصب انکربولت بدون شابلون دقیق است. خطای چند میلیمتری در برخی تجهیزات صنعتی میتواند هنگام نصب مشکل جدی ایجاد کند.
۵ راهکار برای اجرای مطمئنتر
استفاده از شابلون انکربولت
شابلون باعث میشود موقعیت پیچها پیش از بتنریزی ثابت بماند و احتمال جابهجایی کاهش پیدا کند.
مهاربندی چندمرحلهای
پروفیل باید قبل و حین بتنریزی کنترل شود. در پایههای بلند، فاصله مهاربندها باید براساس فشار بتن تعیین شود.
کنترل تراز و ابعاد
اندازهگیری طول، عرض، ارتفاع و شاقولی بودن قالب قبل از بتنریزی، از اصلاحات پرهزینه بعدی جلوگیری میکند.
انتخاب بتن مناسب
مقاومت فشاری، کارایی، اندازه سنگدانه و شرایط محیطی باید در مشخصات بتن لحاظ شوند. بتن انتخابی باید قابلیت پرکردن فضای اطراف آرماتورها را داشته باشد.
بازرسی قبل از بتنریزی
پیش از ورود بتن، قالب، آرماتور، انکربولت، پوشش میلگرد و مسیرهای دسترسی باید طبق چکلیست کنترل شوند.
استانداردهای مرتبط با اجرای پایه بتنی
طراحی و اجرای پایه بتنی باید مطابق مقررات و استانداردهای معتبر محل پروژه انجام شود. برای سازههای بتنی، الزامات طراحی، آرماتورگذاری، دوام، بتنریزی و عملآوری باید از آییننامه سازهای مربوط به پروژه استخراج شوند.
در پروژههای صنعتی، علاوه بر مقررات عمومی ساختمان، مشخصات فنی کارفرما و الزامات تجهیزات نیز اهمیت دارند. اگر پایه برای ماشینآلات ساخته میشود، دستورالعمل سازنده تجهیز میتواند محدودیتهای خاصی درباره انکربولت، تراز، ارتعاش و ظرفیت باربری تعیین کند.

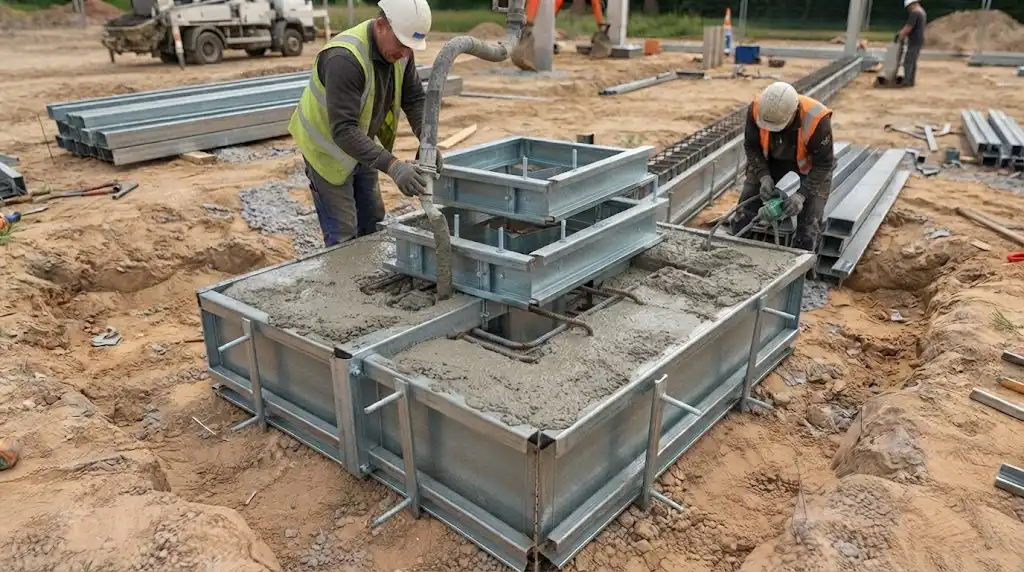

سناریوی اجرایی؛ ساخت پایه برای تجهیزات صنعتی
فرض کنید یک مجموعه صنعتی به چند پایه بتنی مشابه برای نصب تابلوها یا تجهیزات مکانیکی نیاز دارد. ساخت هر پایه با قالب چوبی زمان قابل توجهی میبرد و پس از گیرش بتن نیز باید قالبها باز شوند.
در روش جایگزینی پایههای صنعتی با یو چنل، ابتدا ابعاد پایهها از روی نقشه مشخص میشود. سپس یو چنلها در طولهای یکسان آماده شده و با مهاربند در محل قرار میگیرند.
پس از کنترل آرماتور و شابلون انکربولت، بتن داخل قالبها ریخته میشود. استفاده از یک روش اجرایی ثابت برای همه پایهها باعث میشود خطاهای ابعادی کاهش یابد.
پس از رسیدن بتن به مقاومت موردنظر، صفحهپلیت تجهیزات نصب شده و در صورت نیاز عملیات گروتریزی انجام میشود. نتیجه، پایهای یکنواخت و آماده نصب تجهیزات با کاهش عملیات قالببندی سنتی خواهد بود.
آیا یو چنل میتواند جایگزین کامل پایه صنعتی شود؟
پاسخ به این سؤال به نوع کاربرد بستگی دارد. یو چنل بهتنهایی جایگزین پایه بتنی یا فونداسیون نمیشود؛ بلکه میتواند بهعنوان قالب، پوسته یا عضو فلزی یک سیستم ترکیبی مورد استفاده قرار گیرد.
اگر منظور از «جای پایه صنعتی» ساخت پایهای ترکیبی از فولاد و بتن باشد، این روش میتواند گزینه مناسبی برای برخی کاربردها باشد. بااینحال، بارگذاری، اتصال، دوام و الزامات سازهای باید پیش از اجرا بررسی شوند.
کنترل کیفیت نهایی پایه
پس از اجرای بتن، کنترل ظاهری سطح و ابعاد پایه انجام میشود. وجود ترکهای غیرعادی، کرموشدگی، تغییر شکل یو چنل یا جابهجایی صفحهپلیت باید بررسی شود.
موقعیت انکربولتها نیز باید با نقشه تطبیق داده شود. در صورت استفاده از گروت، سطح زیر صفحهپلیت باید آمادهسازی مناسب داشته باشد.
مستندسازی نتایج کنترل کیفیت، شماره بچ بتن، زمان بتنریزی و نتایج آزمایش مقاومت نیز برای پروژههای صنعتی اهمیت ویژهای دارد.
جمعبندی
ساخت قالب بتنی یکبار مصرف با یو چنل میتواند راهکاری سریع و کاربردی برای اجرای پایههای بتنی صنعتی باشد؛ بهخصوص زمانی که تعداد پایهها زیاد، ابعاد آنها مشابه و سرعت اجرا اهمیت داشته باشد.
انتخاب یو چنل صرفاً براساس اندازه یا قیمت کافی نیست. فشار بتن تازه، ضخامت پروفیل، مهاربندی، آرماتورگذاری، خوردگی، اتصال انکربولت و بارهای بهرهبرداری باید همزمان بررسی شوند.
چنانچه یو چنل قرار است پس از بتنریزی در سازه باقی بماند، باید بهعنوان بخشی از سیستم نهایی طراحی شود و الزامات سازهای و دوام آن مورد ارزیابی قرار گیرد. اجرای اصولی این روش میتواند تعداد مراحل قالببندی، زمان عملیات و خطاهای اجرایی را کاهش دهد، بدون آنکه الزامات ایمنی و کیفیت فدای سرعت شوند.
سوالات متداول
قالب بتنی یکبار مصرف با یو چنل چیست؟
قالبی است که با استفاده از پروفیل U شکل برای شکلدهی بتن ساخته میشود و در صورت طراحی مناسب میتواند پس از بتنریزی در محل باقی بماند.
آیا هر یو چنلی برای قالب بتن مناسب است؟
خیر. ضخامت، ابعاد، جنس فولاد، ارتفاع بتن و فشار جانبی باید بررسی شوند. پروفیل انتخابی باید در زمان بتنریزی پایداری کافی داشته باشد.
آیا یو چنل میتواند جایگزین فونداسیون صنعتی شود؟
یو چنل بهتنهایی جایگزین فونداسیون نیست. این پروفیل میتواند بخشی از یک پایه ترکیبی فلزی و بتنی باشد که طراحی آن باید براساس بارهای واقعی انجام شود.
آیا داخل یو چنل باید میلگرد قرار داد؟
اگر پایه نقش سازهای داشته باشد، آرماتورگذاری باید براساس محاسبات انجام شود. نوع و تعداد میلگردها به بارگذاری و ابعاد پایه وابسته است.
مهمترین مزیت قالب یو چنل چیست؟
کاهش زمان قالببندی و حذف بخشی از عملیات بازکردن قالب از مهمترین مزایای این روش است. یکنواختی پایههای تکراری نیز مزیت قابل توجهی محسوب میشود.
آیا یو چنل در برابر خوردگی مقاوم است؟
مقاومت به خوردگی به نوع فولاد، پوشش سطحی و شرایط محیطی بستگی دارد. در محیطهای مرطوب یا خورنده، حفاظت مناسب باید در طراحی لحاظ شود.
آیا بتنریزی داخل یو چنل نیاز به مهاربندی دارد؟
در بسیاری از کاربردها بله. فشار بتن تازه میتواند باعث تغییر شکل پروفیل شود؛ بنابراین مهاربندی باید متناسب با ابعاد و ارتفاع قالب طراحی شود.
برای پایه تجهیزات صنعتی چه نکتهای مهمتر است؟
انتقال صحیح بار، دقت موقعیت انکربولت، تراز بودن پایه و کنترل ارتعاش از عوامل مهم هستند. برای تجهیزات سنگین یا دوار، طراحی باید توسط مهندس سازه و مکانیک متناسب با شرایط تجهیز انجام شود.
