فوم شانه گرمایش از کف یکی از اجزای مهم در اجرای سیستم گرمایش از کف است که وظیفه آن ایجاد بستر مناسب برای قرارگیری لولهها، حفظ موقعیت مسیرهای لولهکشی و کمک به کاهش اتلاف حرارت به سمت زیرین کف را بر عهده دارد. با وجود سادگی ظاهری، دمای محیط هنگام نصب و اجرای این فوم میتواند روی کیفیت نصب، پایداری ابعاد، اتصال صحیح قطعات و عملکرد نهایی سیستم تأثیر بگذارد. به همین دلیل، توجه به دماهای مجاز برای اجرای فوم شانه گرمایش از کف فقط یک توصیه اجرایی نیست و بخشی از کنترل کیفیت عملیات محسوب میشود.
بهطور معمول، اجرای فوم شانه باید در محیطی انجام شود که دما در محدوده متعارف نصب مصالح ساختمانی قرار داشته باشد و از شرایط بسیار سرد، یخزدگی، تابش شدید و گرمای غیرعادی دور باشد. با این حال، یک عدد ثابت را نمیتوان برای تمام محصولات اعلام کرد؛ زیرا جنس فوم، ساختار شانهها، دانسیته، ابعاد، مشخصات سازنده و شرایط نگهداری محصول در تعیین محدوده مجاز نقش دارند. بنابراین، دیتاشیت یا دستورالعمل تولیدکننده باید مرجع اصلی باشد.
شناخت رفتار فوم در دماهای مختلف، آمادهسازی صحیح کف و کنترل شرایط محیطی، سه عامل مهم برای جلوگیری از تغییر شکل و کاهش کیفیت اجرای سیستم هستند. در ادامه، محدودههای دمایی، نکات فنی، روش اجرای صحیح، خطاهای متداول و یک سناریوی اجرایی بررسی میشود.

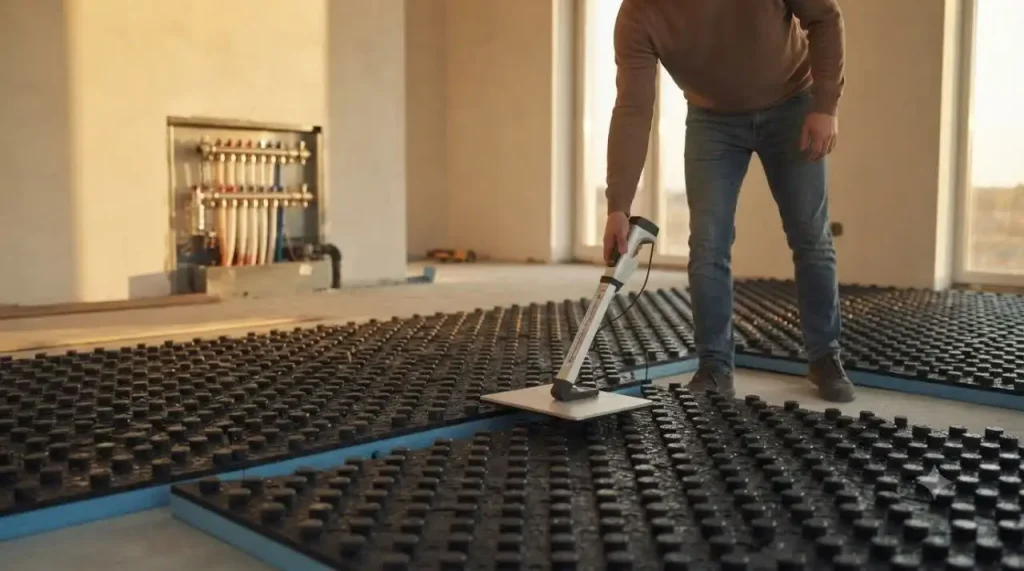

فوم شانه گرمایش از کف چیست و چه نقشی دارد؟
فوم شانه گرمایش از کف نوعی عایق یا صفحه فومی قالبگیریشده است که روی کف ساختمان قرار میگیرد و با داشتن برجستگیهای منظم، امکان هدایت و تثبیت لولههای مدار گرمایش را فراهم میکند. فاصله میان شانهها معمولاً با قطر و الگوی نصب لولهها هماهنگ میشود.
مهمترین وظایف این محصول عبارتاند از:
- ایجاد لایه عایق در زیر مدار گرمایش
- کاهش انتقال حرارت به سمت کف زیرین
- تثبیت مسیر لولههای گرمایش از کف
- ایجاد فاصله منظم میان لولهها
- افزایش سرعت اجرای شبکه لولهکشی
- کمک به یکنواختی آرایش مدارها
- محافظت نسبی از لولهها هنگام ادامه عملیات کفسازی
کیفیت فوم تنها به ضخامت آن محدود نمیشود. دانسیته، مقاومت فشاری، پایداری ابعادی، نوع ماده اولیه، کیفیت قالبگیری و سازگاری با دمای کاری سیستم نیز اهمیت دارند.
چرا دمای اجرا برای فوم شانه اهمیت دارد؟
مواد پلیمری و فومی نسبت به تغییرات دما رفتار متفاوتی نشان میدهند. کاهش شدید دما میتواند برخی محصولات را شکنندهتر کند، در حالی که گرمای بیش از حد ممکن است باعث نرمشدن یا تغییر ابعاد بعضی فومها شود.
از طرف دیگر، شرایط واقعی کارگاه همیشه با دمای استاندارد آزمایشگاهی یکسان نیست. فوم ممکن است قبل از نصب در فضای باز، داخل خودرو یا انبار گرم و سرد نگهداری شده باشد. همین موضوع باعث میشود کنترل دمای محصول پیش از اجرا اهمیت پیدا کند.
عامل مهم دیگر، تابش مستقیم خورشید است. حتی اگر دمای هوای محیط در محدوده قابل قبول باشد، سطح فوم در معرض تابش شدید میتواند دمای بالاتری پیدا کند. چنین شرایطی بهخصوص برای قطعات سبک و پلیمری میتواند باعث تغییر شکل یا انبساط موضعی شود.
دمای مناسب برای اجرای فوم شانه گرمایش از کف چقدر است؟
یک بازه جهانی و ثابت برای تمام فومهای شانه گرمایش از کف وجود ندارد و محدوده مجاز باید بر اساس مشخصات محصول تعیین شود. با این حال، برای اجرای متعارف مصالح فومی در ساختمان، دمای محیط حدود ۵ تا ۳۵ درجه سانتیگراد را میتوان بهعنوان یک بازه احتیاطی و عمومی در نظر گرفت؛ مشروط بر اینکه سازنده محصول محدوده متفاوتی اعلام نکرده باشد.
این بازه نباید با دمای مجاز کارکرد دائمی فوم یا دمای آب داخل لولههای گرمایش از کف اشتباه گرفته شود. این دو پارامتر از نظر فنی یکسان نیستند.
اجرای فوم در دمای پایین
دمای نزدیک صفر یا شرایط یخبندان برای اجرای فوم مناسب نیست، بهخصوص اگر کف یا سطح زیرین نیز مرطوب و یخزده باشد. در چنین وضعیتی چسبها، ملاتهای مجاور و سایر مصالح نیز ممکن است عملکرد مطلوبی نداشته باشند.
اگر اجرای فوم در هوای سرد اجتنابناپذیر باشد، ابتدا باید محصول در محیط مناسب به دمای متعادل برسد. سطح زیر کار نیز باید خشک، تمیز و عاری از یخزدگی باشد.
اجرای فوم در دمای بالا
گرمای زیاد میتواند شرایط متفاوتی ایجاد کند. قرار گرفتن صفحات فوم در معرض نور مستقیم خورشید یا کنار منابع حرارتی ممکن است دمای سطح را به شکل قابل توجهی افزایش دهد.
به همین دلیل، نگهداری فوم در فضای باز بدون پوشش مناسب، مخصوصاً در تابستان، توصیه نمیشود. بهتر است بستههای فوم در محل سرپوشیده و دارای تهویه مناسب نگهداری شوند.
تفاوت دمای محیط، دمای فوم و دمای سیستم گرمایش
یکی از اشتباهات رایج، یکسان در نظر گرفتن سه دمای متفاوت است:
محیط: دمای هوای محل نصب است.
دمای خود فوم: ممکن است به دلیل انبارش، حملونقل یا تابش خورشید با دمای محیط تفاوت داشته باشد.
دمای آب مدار گرمایش: دمای سیالی است که پس از تکمیل کفسازی در لولههای گرمایش از کف جریان پیدا میکند.
برای نمونه، ممکن است دمای محیط ۳۰ درجه سانتیگراد باشد، اما فوم ساعتها زیر نور خورشید قرار گرفته و سطح آن دمای بالاتری داشته باشد. بنابراین صرفاً اندازهگیری دمای هوا همیشه برای ارزیابی شرایط نصب کافی نیست.
شرایط استاندارد سطح زیر فوم
کنترل دما زمانی نتیجه مطلوب دارد که وضعیت کف نیز مناسب باشد. سطح زیرین باید تا حد امکان صاف، تمیز، خشک و عاری از ذرات سست باشد.
وجود برجستگیهای بزرگ در کف میتواند باعث ایجاد فشار نقطهای روی فوم شود. چنین فشاری ممکن است در طول زمان به تغییر شکل موضعی یا کاهش کیفیت بستر منجر شود.
رطوبت نیز باید کنترل شود. اگر فوم روی سطح بسیار مرطوب یا دارای آب ایستاده قرار گیرد، احتمال ایجاد مشکل در عملیات بعدی افزایش پیدا میکند.
مراحل اجرای صحیح فوم شانه گرمایش از کف
۱. بررسی شرایط کارگاه
پیش از باز کردن بستههای فوم، دمای محیط، وضعیت کف و شرایط نگهداری محصول بررسی شود. در فضای سرد یا بسیار گرم، ابتدا باید شرایط به محدوده مناسب نزدیک شود.
۲. انتقال فوم به محل نصب
حمل قطعات باید بدون پرتاب، کشیدن شدید یا وارد کردن فشار نقطهای انجام شود. گوشهها و شانههای فوم نسبت به ضربه مکانیکی حساستر هستند.
۳. کنترل ظاهری قطعات
هر صفحه باید از نظر شکستگی، تغییر شکل، فرورفتگی، تاببرداشتن و آسیب شانهها بررسی شود. قطعهای که تغییر شکل محسوس دارد، نباید بدون بررسی فنی در مدار اصلی استفاده شود.
۴. آمادهسازی کف
سطح زیرین باید تمیز و تا حد امکان تراز باشد. در صورت وجود ناهمواریهای قابل توجه، ابتدا باید مشکل کف برطرف شود.

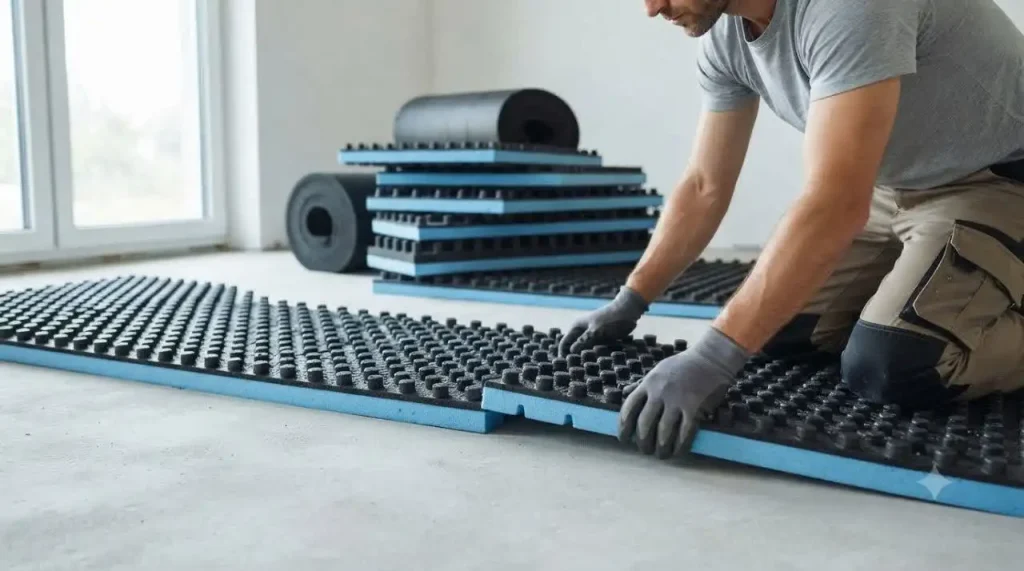

۵. چیدمان فومها
قطعات باید مطابق الگوی طراحیشده کنار یکدیگر قرار گیرند. اتصال نامنظم میتواند فاصله شانهها را تغییر دهد و آرایش لولهها را از الگوی طراحی خارج کند.

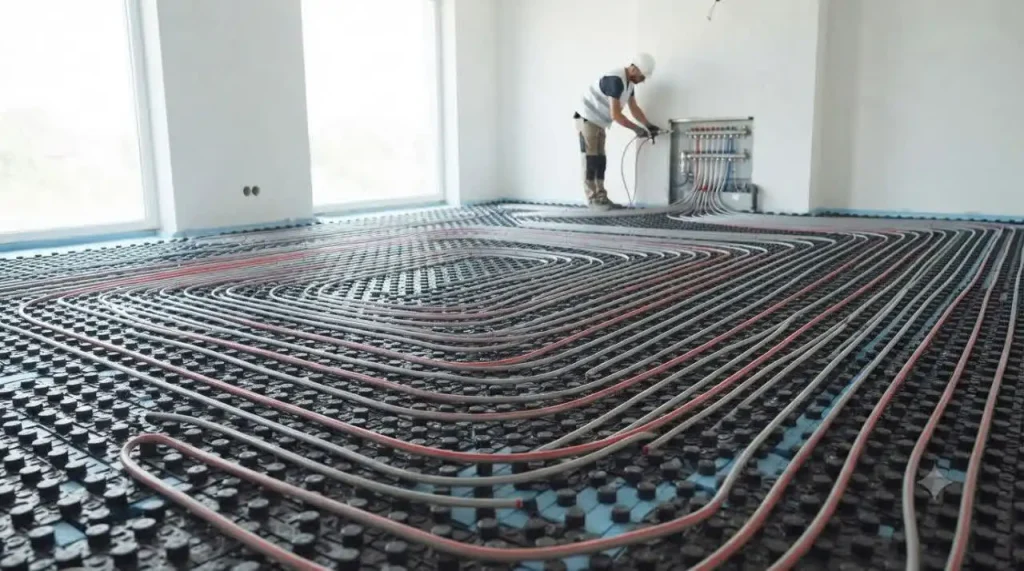

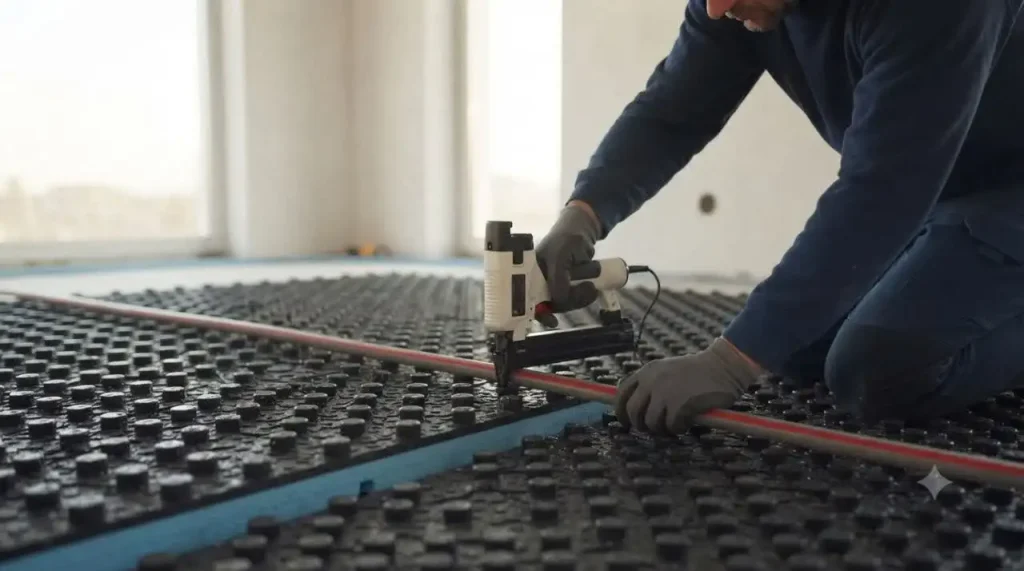

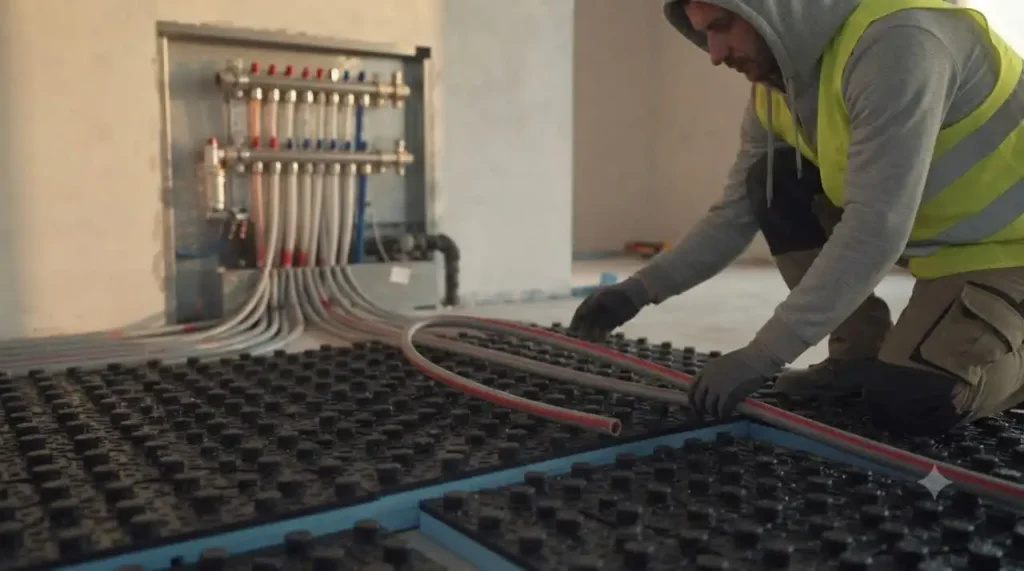

۶. نصب لولههای گرمایش از کف
پس از تکمیل بستر، لولهها مطابق نقشه مدار روی شانهها قرار میگیرند. شعاع خم لوله، فاصله مدارها و مسیر رفتوبرگشت باید مطابق مشخصات لوله و طراحی سیستم باشد.
۷. کنترل نهایی پیش از کفسازی
پیش از پوشاندن سیستم، باید موقعیت لولهها، سلامت فوم، اتصالات و تست مدار بررسی شود. پوشاندن سریع شبکه بدون کنترل نهایی میتواند اصلاح خطاها را دشوار و پرهزینه کند.
اثر دما بر ابعاد فوم
یکی از نکات فنی مهم در اجرای فوم شانه، پایداری ابعادی است. مواد پلیمری با تغییر دما دچار انبساط و انقباض حرارتی میشوند.
اگر قطعات در دمای بسیار متفاوت از شرایط نصب قرار داشته باشند، ممکن است پس از انتقال به محیط کارگاه تغییرات ابعادی محدودی نشان دهند. این تغییرات در قطعات کوچک شاید قابل توجه نباشد، اما در یک سطح بزرگ و شبکهای میتواند روی نحوه اتصال قطعات اثر بگذارد.
به همین علت، بهتر است فوم پیش از نصب برای مدتی در شرایط نزدیک به محیط اجرا قرار گیرد تا اختلاف دمای شدید میان محصول و کارگاه کاهش پیدا کند. مدت زمان دقیق این تطبیق باید بر اساس دستورالعمل سازنده و شرایط محصول تعیین شود.
ارتباط دمای اجرای فوم با استانداردهای گرمایش از کف
استانداردهای مرتبط با سیستمهای گرمایش از کف بیشتر بر طراحی، نصب، آزمایش و عملکرد سیستم تمرکز دارند و الزاماً یک عدد واحد برای دمای اجرای تمام انواع فوم شانه تعیین نمیکنند.
استانداردهای سری EN 1264 از مراجع شناختهشده در زمینه سیستمهای گرمایش و سرمایش سطحی ساختمان هستند. این استانداردها موضوعاتی مانند طراحی، ابعاد، نصب و ارزیابی سیستمهای گرمایش از کف را پوشش میدهند.
در کنار استاندارد، مشخصات فنی تولیدکننده فوم اهمیت زیادی دارد. برای تصمیم اجرایی باید اطلاعات مربوط به مقاومت فشاری، دانسیته، پایداری ابعادی، محدوده دمایی و روش نگهداری محصول بررسی شود.
۵ راهکار کاربردی برای اجرای فوم در دمای مناسب
استفاده از دیتاشیت محصول
محدوده دمای مجاز اعلامشده توسط تولیدکننده باید بر توصیههای عمومی اولویت داشته باشد. اگر مشخصات محصول مثلاً محدوده متفاوتی را اعلام کرده باشد، همان اطلاعات مبنای کنترل قرار میگیرد.
جلوگیری از تابش مستقیم خورشید
فومها پیش از اجرا باید در محل سرپوشیده نگهداری شوند. پوشش مناسب علاوه بر کنترل دما، از گردوغبار و آسیب مکانیکی نیز جلوگیری میکند.
تطبیق دمای محصول با کارگاه
اگر فوم از انبار سرد یا گرم وارد ساختمان شده است، بهتر است بلافاصله نصب نشود. قرار دادن محصول در شرایط پایدار، اختلاف دمای شدید را کاهش میدهد.

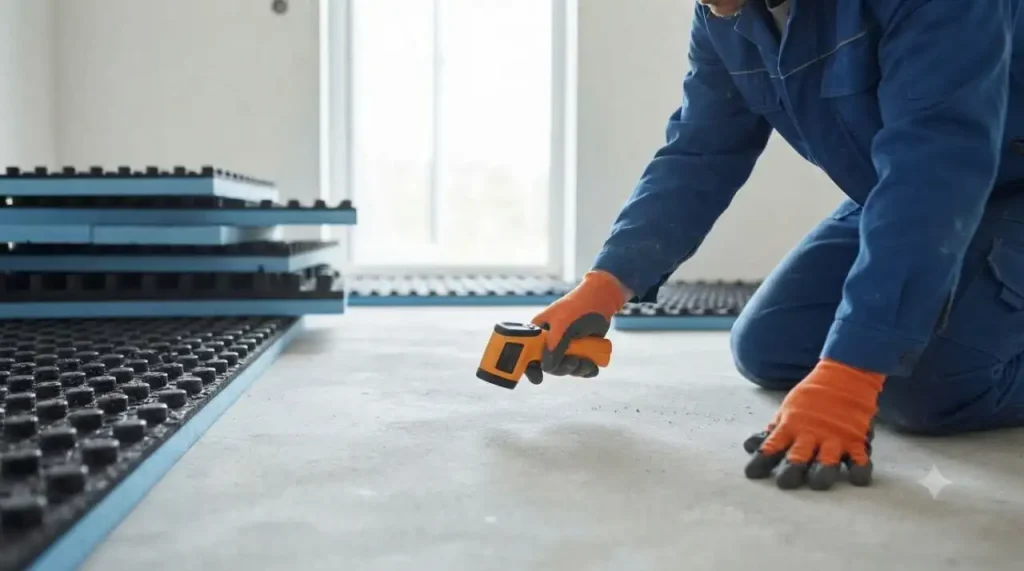

کنترل دمای سطح بهجای حدس زدن
در پروژههای حساس، استفاده از دماسنج تماسی یا مادونقرمز میتواند اطلاعات دقیقتری ارائه دهد. اندازهگیری باید در چند نقطه انجام شود، بهخصوص زمانی که محصول در فضای باز نگهداری شده باشد.
کنترل شرایط کف
حتی دمای مناسب نیز نمیتواند سطح خیس، یخزده یا بسیار ناهموار را به بستر مناسب تبدیل کند. کیفیت کف باید همزمان با دما بررسی شود.
خطاهای رایج هنگام اجرای فوم شانه
نصب روی کف یخزده یا بسیار سرد
چنین کاری میتواند کیفیت کل فرآیند کفسازی را تحت تأثیر قرار دهد. مشکل فقط به خود فوم محدود نمیشود و مصالح جانبی نیز ممکن است در دمای پایین عملکرد مناسبی نداشته باشند.
قرار دادن فوم زیر نور شدید خورشید
افزایش دمای سطح میتواند باعث تغییر شکل بعضی محصولات شود. نگهداری موقت در سایه یا فضای سرپوشیده راهکار سادهای برای کاهش این ریسک است.
بیتوجهی به مشخصات سازنده
استفاده از یک بازه دمایی عمومی بدون بررسی دیتاشیت محصول، تصمیم دقیقی نیست. مشخصات واقعی هر فوم باید معیار اصلی قرار گیرد.
استفاده از قطعات تغییرشکلیافته
فشار، ضربه یا گرمای نامناسب ممکن است شانههای فوم را تغییر دهد. استفاده از قطعه آسیبدیده میتواند نظم لولهگذاری را مختل کند.
اجرای سریع بدون کنترل نهایی
پوشاندن سیستم گرمایش از کف قبل از بررسی کامل، امکان دسترسی برای اصلاح مشکلات را کاهش میدهد. تست و کنترل پیش از کفسازی نهایی باید بخشی از فرآیند اجرا باشد.
سناریوی اجرایی؛ اجرای فوم در یک واحد مسکونی
فرض کنید اجرای گرمایش از کف یک واحد مسکونی در فصل پاییز انجام میشود. دمای داخل ساختمان ۱۲ درجه سانتیگراد است و بستههای فوم از انبار سرد به محل منتقل شدهاند.
در چنین شرایطی، نصب فوری انتخاب مناسبی نیست. ابتدا باید محصول در محیط کارگاه قرار گیرد و شرایط آن با محیط اجرا متعادل شود. کف نیز از نظر رطوبت و تراز بودن بررسی میشود.
پس از رسیدن شرایط به محدوده مناسب، صفحات فوم روی کف چیده میشوند. اپراتور در ادامه شانههای آسیبدیده را جدا کرده و مسیر لولهها را مطابق نقشه مشخص میکند.
پس از تکمیل لولهگذاری، مدارها آزمایش میشوند و پیش از اجرای لایه نهایی کف، وضعیت فوم و لولهها مورد بازبینی قرار میگیرد. این فرآیند ساده، احتمال بروز خطا در مراحل بعدی را کاهش میدهد.
چگونه دمای کارگاه را برای اجرای فوم کنترل کنیم؟
کنترل دمای محیط باید قبل از شروع عملیات انجام شود. یک دماسنج دیجیتال ساده برای پروژههای معمولی کفایت میکند، اما در پروژههای حساس میتوان دمای سطح فوم را نیز با تجهیزات مناسب اندازهگیری کرد.
ثبت دمای محیط در زمان تحویل مصالح نیز روش مفیدی برای کنترل کیفیت است. اگر اختلاف محسوسی میان دمای محل نگهداری و محل اجرا وجود داشته باشد، باید زمان کافی برای تطبیق شرایط در نظر گرفته شود.
در کنار دما، رطوبت، تابش خورشید و وضعیت کف را نیز باید بررسی کرد. کنترل تنها یک پارامتر نمیتواند کیفیت اجرای فوم را تضمین کند.

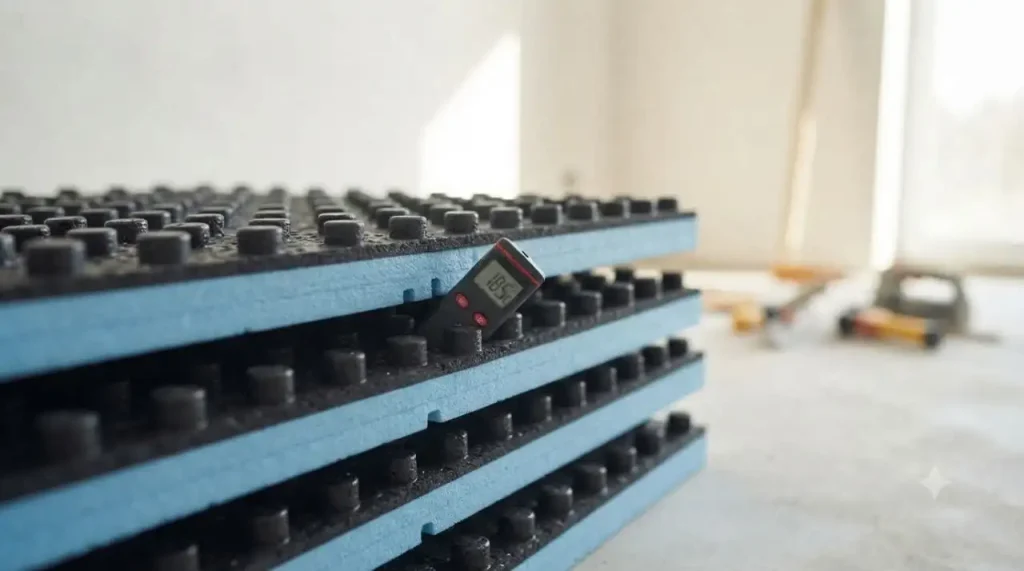

نکات مهم درباره نگهداری فوم شانه
محل انبار باید خشک، خنک و دور از منابع حرارتی مستقیم باشد. چیدمان بستهها نیز نباید به گونهای باشد که فشار بیش از حد روی شانهها وارد کند.
قرار دادن فوم در مجاورت بخاری، هیتر، لولههای داغ یا تجهیزات تولید حرارت توصیه نمیشود. مواد قابل اشتعال و منابع حرارتی نیز باید از محل نگهداری فاصله مناسبی داشته باشند.
برای انبارش طولانیمدت، دستورالعمل تولیدکننده اهمیت بیشتری پیدا میکند؛ زیرا نوع ماده اولیه و ساختار محصول میتواند شرایط نگهداری متفاوتی ایجاد کند.
دمای مجاز اجرای فوم شانه گرمایش از کف چقدر است؟
برای بسیاری از فومهای شانه گرمایش از کف، اجرای محصول در شرایط متعارف ساختمان و دمای حدود ۵ تا ۳۵ درجه سانتیگراد قابل بررسی است؛ با این حال، این بازه یک عدد عمومی است و محدوده قطعی باید از دیتاشیت تولیدکننده تعیین شود. از اجرای فوم روی کف یخزده، بسیار مرطوب یا در معرض گرمای مستقیم و شدید باید جلوگیری کرد.
نکته مهم این است که دمای اجرای فوم با دمای کاری نهایی سیستم گرمایش از کف تفاوت دارد و نباید این دو مقدار با یکدیگر جایگزین شوند.
چکلیست کنترل قبل از نصب
پیش از شروع عملیات، موارد زیر بررسی شود:
- دمای محیط در محدوده مجاز محصول باشد.
- فوم در معرض تابش شدید خورشید نباشد.
- قطعات فوم شکستگی یا تغییر شکل محسوس نداشته باشند.
- کف زیرین خشک و تمیز باشد.
- ناهمواریهای شدید کف برطرف شده باشد.
- مشخصات فنی محصول بررسی شده باشد.
- مسیر لولهها بر اساس نقشه مشخص باشد.
- فاصله شانهها با قطر و الگوی لولهگذاری سازگار باشد.
- پس از نصب، سیستم پیش از کفسازی نهایی کنترل و آزمایش شود.
پرسشهای متداول
آیا میتوان فوم شانه گرمایش از کف را در هوای سرد نصب کرد؟
اگر دما پایین باشد، ابتدا باید مشخصات فوم و دستورالعمل سازنده بررسی شود. اجرای محصول روی سطح یخزده یا در شرایطی که مصالح جانبی عملکرد مناسبی ندارند، توصیه نمیشود.
آیا گرمای زیاد به فوم شانه آسیب میزند؟
گرمای بیش از حد، بهخصوص همراه با تابش مستقیم خورشید، میتواند در برخی محصولات باعث تغییر شکل یا تغییر ابعاد شود. بنابراین نگهداری فوم در محل سایه و دور از منابع حرارتی اهمیت دارد.
آیا دمای ۵ درجه برای اجرای فوم مناسب است؟
این دما در محدوده احتیاطی پیشنهادی برای برخی محصولات قرار میگیرد، اما نمیتوان آن را برای تمام فومها قطعی دانست. دیتاشیت محصول باید ملاک نهایی باشد.
آیا دمای فوم با دمای هوای کارگاه یکی است؟
خیر. فوم ممکن است در اثر انبارش یا تابش خورشید دمایی متفاوت از هوای محیط داشته باشد. در شرایط خاص بهتر است دمای خود محصول نیز کنترل شود.
آیا فوم شانه در برابر دمای آب گرمایش از کف مقاوم است؟
این موضوع به نوع ماده، ساختار فوم و مشخصات محصول بستگی دارد. مقاومت حرارتی و دمای مجاز کاری باید از مشخصات فنی همان محصول بررسی شود.
آیا میتوان فوم را بلافاصله بعد از انتقال از انبار نصب کرد؟
اگر اختلاف دمای انبار و محل اجرا زیاد باشد، بهتر است محصول ابتدا با شرایط محیط تطبیق پیدا کند. هدف از این کار کاهش احتمال تغییر ابعادی و مشکلات نصب است.
مهمترین عامل در انتخاب فوم شانه چیست؟
تنها ضخامت ملاک مناسبی نیست. دانسیته، مقاومت فشاری، پایداری ابعادی، کیفیت شانهها، مشخصات حرارتی و سازگاری محصول با سیستم گرمایش از کف باید همزمان بررسی شوند.
آیا دمای اجرای فوم با دمای عملکرد گرمایش از کف یکسان است؟
خیر. دمای نصب به شرایط محیط و مشخصات اجرایی محصول مربوط میشود، در حالی که دمای عملکرد به طراحی سیستم، نوع لوله، ساختار کف و مشخصات تجهیزات گرمایشی وابسته است.
جمعبندی
رعایت دماهای مجاز برای اجرای فوم شانه گرمایش از کف نقش مهمی در حفظ کیفیت بستر و جلوگیری از تغییر شکل قطعات دارد. بازه حدود ۵ تا ۳۵ درجه سانتیگراد میتواند بهعنوان یک محدوده عمومی برای بررسی شرایط اجرا در نظر گرفته شود، اما عدد قطعی باید از مشخصات فنی تولیدکننده به دست آید.
کنترل دمای محیط بهتنهایی کافی نیست. وضعیت سطح زیرین، رطوبت، تابش مستقیم خورشید، دمای خود فوم، سلامت قطعات و روش نگهداری نیز باید بررسی شوند. اجرای اصولی زمانی حاصل میشود که محصول در شرایط مناسب نگهداری شده، پیش از نصب با محیط تطبیق پیدا کند و پس از لولهگذاری نیز کل سیستم پیش از کفسازی نهایی کنترل شود.
در نهایت، انتخاب فوم دارای مشخصات فنی معتبر و اجرای آن مطابق دستورالعمل سازنده، مهمترین مبنای ایجاد یک بستر پایدار برای سیستم گرمایش از کف است.
