سوپر فیکس بهعنوان یک سیستم مدولار برای اجرای بست و ساپورت تأسیسات، در پروژههای ساختمانی مختلف ایران به کار رفته است. شواهد منتشرشده از اجرای این سیستم در پروژههایی مانند برجهای دوقلوی میکا در تهران، ساختمان مسکونی کامران در فرشته و شهرک امام رضا(ع) در منطقه ۲۲ تهران نشان میدهد که سوپر فیکس فقط یک قطعه نگهدارنده لوله نیست؛ بلکه میتواند بخشی از یک راهکار منسجم برای نصب، تنظیم و نگهداری تأسیسات مکانیکی و الکتریکی باشد.
ساختار سوپر فیکس بر پایه پروفیلهای تخت، U و M، صفحات نصب، پایهها، پیچهای متری، مهره و انواع بست شکل گرفته است. این اجزا امکان ساخت ساپورتهای دیواری، سقفی، کنسولی و آویز را فراهم میکنند و در بسیاری از موارد، نیاز به ساخت ساپورت جوشی در محل را کاهش میدهند. سازنده نیز قابلیت مونتاژ و دمونتاژ و استفاده مجدد از قطعات را از ویژگیهای اصلی این سیستم معرفی میکند.
اهمیت بررسی پروژههای واقعی از آنجا ناشی میشود که انتخاب سیستم ساپورت تنها به مشخصات محصول محدود نیست. شرایط معماری، تراکم لولهها، نوع سقف و دیوار، بار تجهیزات، دسترسی برای تعمیرات و سرعت اجرای پروژه نیز روی نتیجه نهایی اثر میگذارند.
سوپر فیکس در چه پروژههایی استفاده شده است؟

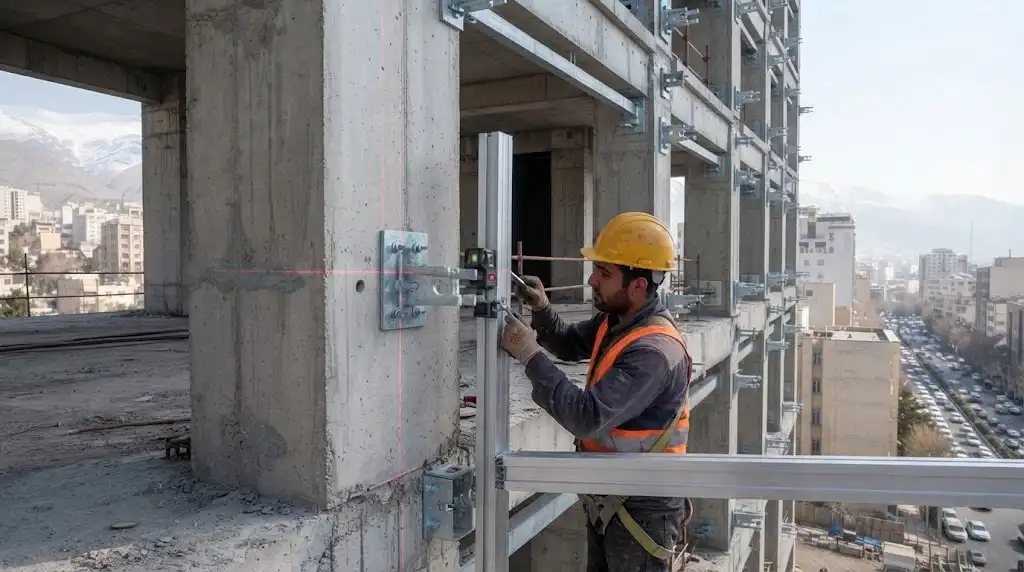

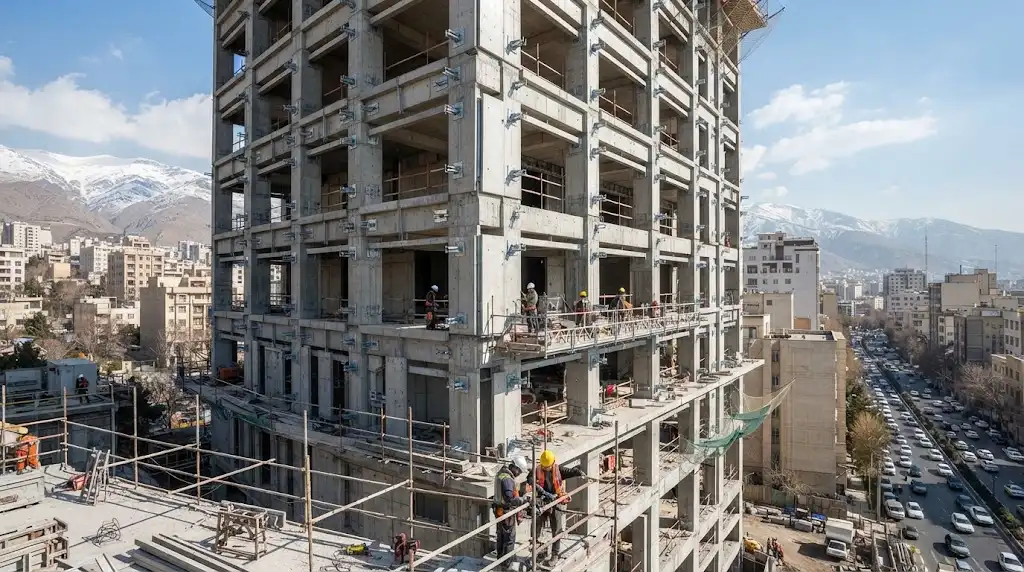

نمونههای مستند منتشرشده نشان میدهند که سیستم نصب تأسیسات سوپر فیکس در پروژههای مسکونی بزرگ و چندطبقه ایران استفاده شده است. از نمونههای قابل استناد میتوان به برجهای دوقلوی میکا در تهران، ساختمان مسکونی کامران در فرشته و شهرک امام رضا(ع) در منطقه ۲۲ تهران اشاره کرد. در پروژه میکا، سوپر فیکس در کنار سیستم لولهکشی سوپرپایپ به کار رفته و ساختمان کامران نیز علاوه بر سوپرپایپ و سوپردرین، از سیستم نصب تأسیسات سوپر فیکس بهره برده است.
نکته مهم این است که عبارت «پروژه موفق» را باید با دقت فنی تفسیر کرد. منابع عمومی، استفاده از سوپر فیکس در پروژههای مشخص را تأیید میکنند؛ اما برای همه پروژهها دادههای مستقل درباره کاهش هزینه، کاهش زمان اجرا یا عملکرد بلندمدت منتشر نشده است. بنابراین، این مقاله میان «پروژه مستند دارای سوپر فیکس» و «اثبات عددی عملکرد اقتصادی یا سازهای» تفاوت قائل میشود.
سوپر فیکس چیست و چه مسئلهای را حل میکند؟

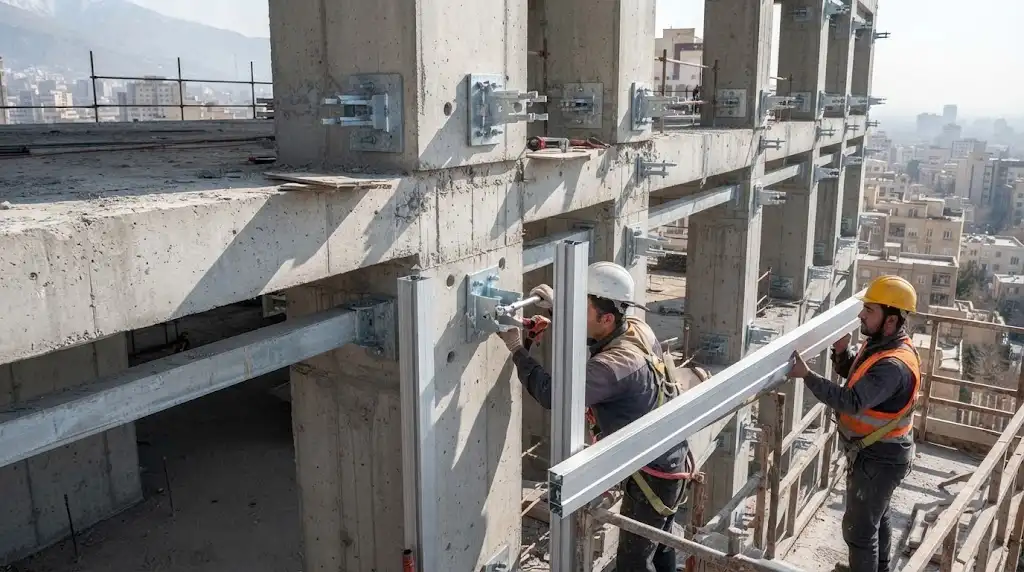

سیستم نصب تأسیسات سوپر فیکس مجموعهای از پروفیلها و اتصالات مدولار برای ایجاد ساپورت و مهار تجهیزات و لولههای تأسیساتی است. مدلهای مختلف این سیستم شامل سوپر فیکس تخت، سوپر فیکس U و سوپر فیکس M میشوند و در کنار آنها انواع پایه، صفحه نصب، پیچ متری، مهره و بست قرار میگیرند.
روش سنتی اجرای بسیاری از ساپورتها به ساخت قطعات فلزی، برش، سوراخکاری، جوشکاری و سپس رنگآمیزی یا عملیات ضدخوردگی نیاز دارد. سوپر فیکس رویکرد متفاوتی ارائه میکند و اتصال قطعات را عمدتاً با پیچ و مهره انجام میدهد. همین ساختار امکان تغییر موقعیت، تنظیم ارتفاع و باز کردن بخشی از ساپورت را سادهتر میکند.
از نظر اجرایی، این ویژگی زمانی اهمیت بیشتری پیدا میکند که نقشه تأسیسات در طول ساخت تغییر کند. تیم اجرا میتواند بخشی از اتصال را باز کند و آرایش جدیدی برای ساپورت بسازد، بدون آنکه الزاماً کل مجموعه فلزی را از ابتدا تولید کند.
اجزای اصلی سیستم سوپر فیکس
سوپر فیکس تخت
پروفیل تخت یکی از اجزای اصلی سیستم است و میتواند برای ساخت ساپورتهای ساده، کنسولها و برخی اتصالات مورد استفاده قرار گیرد. شکلپذیری این پروفیل امکان ایجاد فرمهای مختلف را متناسب با موقعیت نصب فراهم میکند.
سوپر فیکس U
پروفیل U برای شرایطی طراحی شده است که پروژه به مقطع مقاومتر و آرایشهای متنوعتر نیاز دارد. این قطعه میتواند به شکل کنسول روی دیوار قرار گیرد یا با پیچهای تمامرزوه بهصورت آویز از سقف اجرا شود.
سوپر فیکس M
مدل M برای شرایطی توسعه یافته که بار ساپورت از محدوده مناسب سوپر فیکس تخت بیشتر باشد اما همچنان به ظرفیت کامل پروفیل U نیاز نداشته باشد. این طراحی به مجری اجازه میدهد انتخاب مقطع را متناسب با بار و موقعیت انجام دهد.
بستهای روکشدار و دوپایه
بستها وظیفه نگهداری مستقیم لوله را بر عهده دارند. نمونههای روکشدار سوپر فیکس در سایزهای مختلف عرضه میشوند و برخی مدلهای دوپایه نیز برای لولههای بزرگتر یا شرایط خاص نصب کاربرد دارند. مشخصات بازار موجود، سایزبندی متنوع این بستها را نشان میدهد.
پروژه برجهای دوقلوی میکا؛ نمونهای شاخص در تهران
برجهای دوقلوی میکا یکی از نمونههای قابل استناد برای بررسی کاربرد سوپر فیکس در ایران محسوب میشود. اطلاعات منتشرشده، این مجموعه را در اتوبان باکری تهران معرفی میکند؛ زمینی حدود ۵۸۴۳ مترمربع و زیربنای حدود ۵۲۲۹۲ مترمربع دارد و مجموعه در ۲۲ طبقه، شامل ۱۷ طبقه مسکونی روی همکف و چهار طبقه زیرزمین، تعریف شده است. این پروژه ۱۹۵ واحد مسکونی دارد.
در چنین مقیاسی، هماهنگی تأسیسات اهمیت زیادی پیدا میکند. تراکم رایزرها، مسیرهای افقی لوله، سقفهای کاذب و نقاط عبور تأسیسات، فضای محدودی در اختیار مجری قرار میدهند.
استفاده از سوپر فیکس در این پروژه در کنار سیستم لولهکشی سوپرپایپ گزارش شده است. این ترکیب از نظر اجرایی قابل توجه است، زیرا سیستم انتقال سیال و سیستم نگهدارنده آن در یک پروژه با یکدیگر هماهنگ شدهاند.
البته از این داده نمیتوان نتیجه گرفت که سوپر فیکس بهتنهایی باعث موفقیت پروژه شده است. معماری، طراحی تأسیسات، کیفیت اجرا و مدیریت پروژه نیز در نتیجه نهایی نقش دارند.
ساختمان مسکونی کامران؛ کاربرد سوپر فیکس در پروژهای لوکس
ساختمان مسکونی کامران در محله فرشته تهران، نمونه دیگری از کاربرد مستند سوپر فیکس است. این ساختمان ۱۰ طبقه و ۱۰ واحد دارد و دفتر معماری آراد طراحی آن را انجام داده است. منابع معرفی پروژه همچنین کسب رتبه سوم جایزه معمار ۱۴۰ در بخش مسکونی آپارتمانی را برای این ساختمان گزارش میکنند.
سیستمهای تأسیساتی این ساختمان فقط به یک محصول محدود نشدهاند. سوپردرین V، سیستم لولهکشی سوپرپایپ، شیرهای سوپروالو و سیستم نصب تأسیسات سوپرفیکس در فهرست تجهیزات آن قرار گرفتهاند.
این نمونه برای تحلیل فنی اهمیت دارد، زیرا در یک ساختمان مسکونی با طراحی معماری باکیفیت، مسیر تأسیسات باید با الزامات معماری و فضای محدود سقفها هماهنگ شود. سیستم مدولار ساپورت میتواند در چنین شرایطی انعطاف اجرایی بیشتری نسبت به سازههای کاملاً جوشی ایجاد کند.
شهرک امام رضا؛ تجربه اولیه استفاده از سوپر فیکس
شهرک امام رضا در منطقه ۲۲ تهران نیز یکی از نمونههای قدیمیتر استفاده از سیستم نصب تأسیسات سوپر فیکس در ایران است. یک گزارش منتشرشده در سال ۱۳۹۴، این پروژه را مجموعهای بزرگ با تعداد قابلتوجه واحد مسکونی معرفی کرده و نوشته است که سیستم نصب تأسیسات سوپر فیکس در آن در حال اجرا بوده است.
این پروژه از این جهت اهمیت دارد که استفاده از سوپر فیکس را در مقیاس بزرگ ساختمانی نشان میدهد. همچنین قرار گرفتن سیستم ساپورت در کنار سوپرپایپ+۲، نمونهای از رویکرد یکپارچهتر به اجرای تأسیسات را نشان میدهد.
با توجه به قدمت این منبع، نباید وضعیت فعلی تمام بخشهای پروژه را از آن نتیجه گرفت. داده موجود صرفاً اجرای سوپر فیکس در مقطع گزارششده را تأیید میکند.
چرا سوپر فیکس برای پروژههای بزرگ جذاب است؟
سرعت مونتاژ
اتصال پیچ و مهرهای میتواند بخشی از عملیات ساخت ساپورت را از کارگاه جوشکاری به محل مونتاژ منتقل کند. این رویکرد تعداد عملیات حرارتی و جوشکاری در محل را کاهش میدهد و امکان تنظیم سریعتر قطعات را فراهم میکند. سازنده سوپر فیکس نیز سرعت اجرا و حذف یا کاهش عملیات جوشکاری را از ویژگیهای اصلی سیستم معرفی کرده است.
انعطاف در تغییر مسیر
تأسیسات ساختمانی همیشه دقیقاً مطابق نقشه اولیه اجرا نمیشوند. برخورد با تیر، تغییر محل رایزر، جابهجایی تجهیزات یا اصلاح معماری میتواند نیاز به تغییر ساپورت ایجاد کند.
در سیستم مدولار، نصاب میتواند اتصال را باز کند و قطعات را در موقعیت جدید تنظیم کند. قابلیت باز و مونتاژ مجدد یکی از مزایایی است که برای سوپر فیکس اعلام شده است.
کاهش عملیات کارگاهی
برش و جوشکاری مداوم ساپورت در محل پروژه میتواند به نیروی ماهر، تجهیزات و کنترلهای اجرایی نیاز داشته باشد. سیستم پیچ و مهرهای بخشی از این فرآیند را ساده میکند.
البته حذف جوشکاری به معنای حذف کنترل مهندسی نیست. طراح همچنان باید بار، فاصله ساپورت، نوع اتصال، ظرفیت انکر و مشخصات سازه اصلی را بررسی کند.

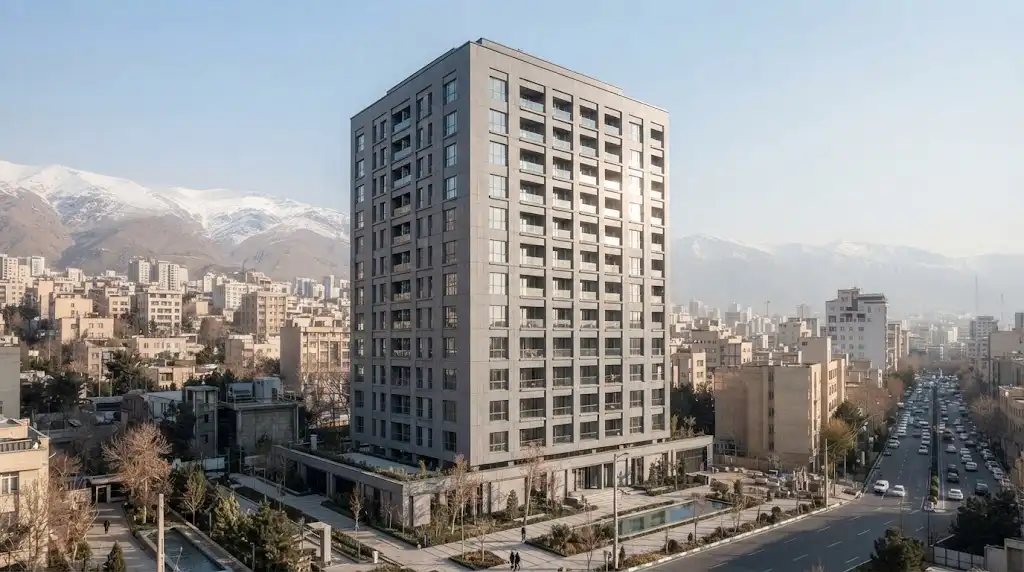

نقش سوپر فیکس در تأسیسات مکانیکی

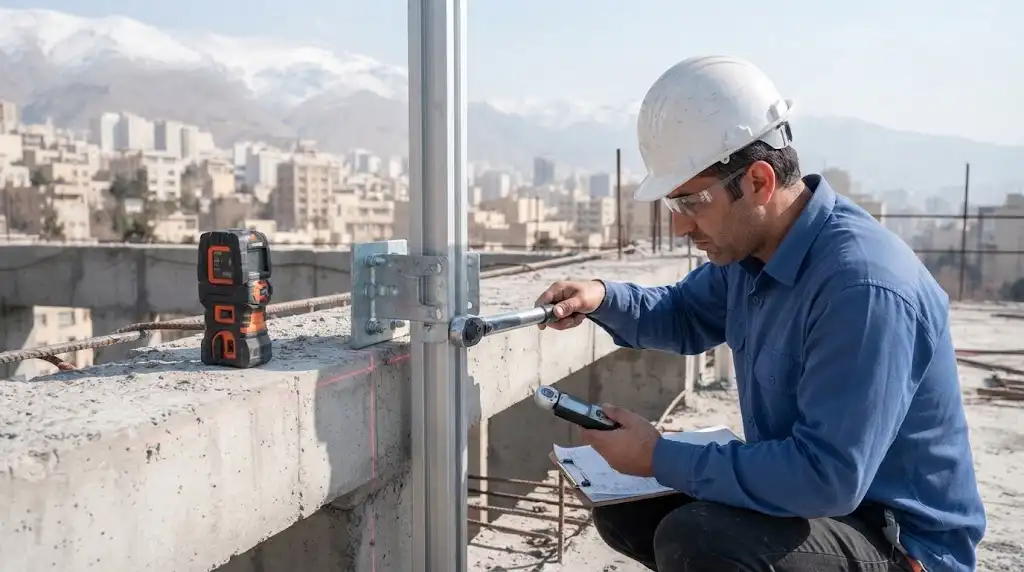

لولههای آب، فاضلاب، گرمایش، سرمایش و سایر سیستمهای مکانیکی به تکیهگاه مناسب نیاز دارند. فاصله ساپورت، وزن لوله و سیال، تغییرات دما، ارتعاش تجهیزات و شرایط اتصال، روی طراحی این تکیهگاهها اثر میگذارند.
سوپر فیکس میتواند با استفاده از پروفیل و بست مناسب، مسیر لوله را نسبت به سقف یا دیوار تثبیت کند. بااینحال، انتخاب سایز بست و پروفیل باید براساس بار واقعی انجام شود و نمیتوان یک آرایش ثابت را برای تمام لولهها تجویز کرد.
بستهای روکشدار نیز در برخی کاربردها علاوه بر نگهداری لوله، امکان کاهش انتقال صدا و تماس مستقیم فلز با لوله را فراهم میکنند. برخی محصولات سوپر فیکس با روکش EPDM عرضه میشوند و مشخصات فنی آنها کاربرد در لولههای فاضلابی را نیز مطرح میکند.

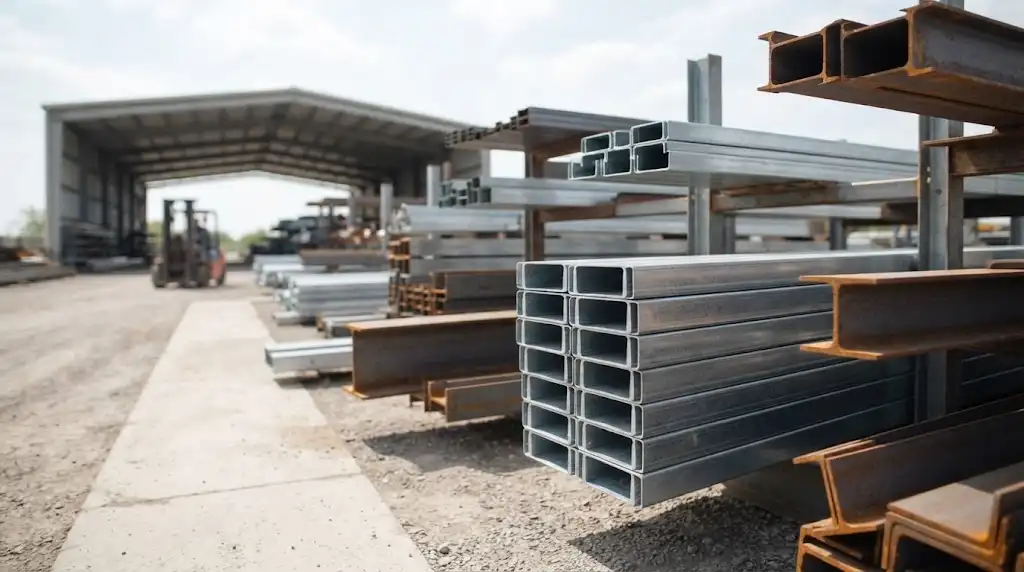

کاربرد سوپر فیکس در تأسیسات الکتریکی
دامنه کاربرد سوپر فیکس فقط به لولهکشی محدود نمیشود. سایت رسمی این سیستم، استفاده از آن را برای ساپورت سینی کابل، نصب تجهیزات برق، نصب پروژکتورها و نورپردازی و برخی کاربردهای ساختمانی معرفی میکند.
سینی کابل به تکیهگاه منظم و پایدار نیاز دارد. در مسیرهای طولانی نیز فاصله ساپورت باید با توجه به وزن کابلها، ظرفیت سینی، نوع اتصال و الزامات طراحی تعیین شود.
ساپورت مدولار در این شرایط میتواند امکان تنظیم موقعیت و اصلاح آرایش را سادهتر کند؛ بهخصوص زمانی که مسیر برق با کانالهای تهویه یا لولههای مکانیکی تداخل دارد.
۴ راهکار برای استفاده موفق از سوپر فیکس در پروژه
۱. طراحی ساپورت را پیش از اجرا نهایی کنید
پیش از خرید قطعات، مسیر لولهها، سینی کابل، تجهیزات و نقاط اتصال را روی نقشه مشخص کنید. چنین کاری تعداد تغییرات حین اجرا را کاهش میدهد و انتخاب پروفیل را دقیقتر میکند.
۲. ظرفیت بار را جداگانه کنترل کنید
نوع پروفیل را صرفاً براساس اندازه ظاهری انتخاب نکنید. وزن لوله، سیال، عایق، اتصالات و بارهای احتمالی را در نظر بگیرید.
برای ساپورتهای تجهیزات سنگین نیز ظرفیت انکر و سازه اصلی باید همزمان بررسی شود.
۳. مسیرهای مشترک را از ابتدا هماهنگ کنید
وقتی لوله آب، فاضلاب، کانال هوا و سینی کابل در یک محدوده قرار میگیرند، طراحی ساپورت مشترک یا چندطبقه میتواند فضای اشغالشده را کاهش دهد.
چنین آرایشی نیاز به کنترل دقیق ارتفاع و فاصله دارد. نباید صرفاً برای کاهش تعداد ساپورت، بار چند سیستم را بدون محاسبه روی یک اتصال قرار داد.
۴. امکان تعمیرات را حفظ کنید
ساپورت خوب فقط در زمان ساخت عملکرد مناسبی ندارد؛ دسترسی آینده به شیرها، اتصالات، فیلترها و تجهیزات نیز اهمیت دارد.
آرایش پیچ و مهرهای سوپر فیکس میتواند تغییرات بعدی را سادهتر کند، اما مجری باید از ابتدا فضای کافی برای باز کردن قطعات و سرویس تجهیزات در نظر بگیرد.
خطاهای رایج هنگام استفاده از سوپر فیکس
انتخاب پروفیل بدون محاسبه بار، یکی از خطاهای مهم است. حتی اگر قطعه از فولاد گالوانیزه ساخته شده باشد، نمیتوان ظرفیت آن را بدون توجه به طول کنسول، نحوه اتصال و بارگذاری تعیین کرد.
اشتباه دیگر، استفاده از انکر نامناسب است. پروفیل ممکن است ظرفیت کافی داشته باشد اما اتصال آن به بتن یا سازه فلزی نتواند نیروی واردشده را تحمل کند.
فاصله بیش از حد بین ساپورتها نیز مشکل ایجاد میکند. افزایش فاصله میتواند خیز لوله یا سینی را بیشتر کند و نیروهای واردشده به نقاط اتصال را افزایش دهد.
قرار دادن چند خط تأسیسات روی یک ساپورت بدون کنترل بار نیز روش مناسبی نیست. هر مسیر باید در محاسبات نهایی سهم خود را داشته باشد.
بیتوجهی به خوردگی، مخصوصاً در محیطهای مرطوب، خطای دیگری است. برای چنین شرایطی باید مدل و پوشش مناسب انتخاب شود؛ سوپر فیکس مدلهای اکسترا را نیز برای شرایط خاص عرضه میکند.
آیا استفاده از سوپر فیکس هزینه پروژه را کاهش میدهد؟
کاهش هزینه را نمیتوان برای همه پروژهها بهصورت یک عدد ثابت اعلام کرد. قیمت اولیه قطعات، مقدار مصرف، دستمزد اجرا، سرعت نصب، هزینه جوشکاری، تجهیزات کارگاهی و تعداد تغییرات حین اجرا روی هزینه نهایی اثر میگذارند.
مزیت بالقوه سیستم مدولار بیشتر در ترکیب این عوامل دیده میشود. اگر پروژه تغییرات زیادی داشته باشد، قابلیت باز کردن و تنظیم مجدد ساپورت میتواند هزینه دوبارهکاری را کاهش دهد. سازنده نیز قابلیت استفاده مجدد از قطعات را یکی از مزایای سیستم معرفی کرده است.
بنابراین برای مقایسه اقتصادی باید هزینه چرخه اجرا را بررسی کرد، نه فقط قیمت هر متر پروفیل.
سناریوی اجرایی؛ اجرای ساپورت در یک ساختمان چندطبقه
فرض کنید یک ساختمان ۲۰ طبقه، چندین رایزر مکانیکی و مسیرهای متعدد سینی کابل دارد. تیم طراحی در مرحله نخست، مسیرهای اصلی را مشخص میکند و سپس نقاط ساپورت را براساس بار و هندسه ساختمان تعیین میکند.
در مرحله بعد، پروفیل مناسب برای هر مسیر انتخاب میشود. لولههای کوچکتر میتوانند از بستهای مناسب و پروفیل سبکتر استفاده کنند، در حالی که مجموعههای سنگینتر به مقطع و اتصال قویتری نیاز دارند.
پس از نصب انکرها، پروفیلها و پیچهای متری، نصاب موقعیت بستها را تنظیم میکند. اگر مسیر یک رایزر در طبقه بعدی تغییر کند، تیم اجرا میتواند بخشی از اتصال را باز کند و موقعیت بست را اصلاح کند.
در پایان، ناظر باید وضعیت اتصال، فاصله ساپورتها، ظرفیت انکر و هماهنگی مسیرها را کنترل کند. چنین فرآیندی نمونهای از مزیت اصلی سیستم مدولار است: امکان اصلاح بدون بازسازی کامل سازه ساپورت.
استانداردها و ملاحظات فنی
برای طراحی ساپورت تأسیسات، یک استاندارد واحد برای تمام شرایط وجود ندارد. نوع سیستم تأسیساتی، سازه ساختمان، نوع لوله، تجهیزات و روش اتصال تعیین میکنند که چه ضوابطی باید بررسی شوند.
استانداردهای مرتبط با طراحی سازه، اتصالات، انکرها، حفاظت در برابر خوردگی و الزامات اختصاصی تأسیسات باید در کنار دستورالعمل سازنده قرار گیرند.
در پروژههای حرفهای، مشخصات فنی محصول باید با مدارک طراحی مطابقت داشته باشد. استفاده از یک پروفیل یا بست صرفاً به دلیل شباهت ظاهری با نمونه نقشه، مبنای مناسبی برای تأیید فنی نیست.
چگونه یک پروژه موفق سوپر فیکس را ارزیابی کنیم؟
برای ارزیابی یک نمونه اجرایی، ابتدا باید مشخص کنید که پروژه واقعاً از سیستم سوپر فیکس استفاده کرده است. سپس نوع کاربرد، مقیاس پروژه و اجزای مصرفشده را بررسی کنید.
مرحله بعد به عملکرد اجرایی مربوط میشود. آیا سیستم امکان تنظیم مسیر را فراهم کرده است؟ دسترسی برای تعمیرات باقی مانده است؟ آیا ساپورتها با بار واقعی هماهنگ هستند؟
در نهایت باید دادههای اقتصادی را جداگانه تحلیل کرد. کاهش زمان اجرا، کاهش جوشکاری یا کاهش دوبارهکاری زمانی ارزش اثباتی پیدا میکند که پروژه عدد یا گزارش قابل استنادی برای آن ارائه دهد.
بر همین اساس، پروژههای میکا، کامران و شهرک امام رضا نمونههای خوبی برای مطالعه «کاربرد واقعی سوپر فیکس» هستند؛ اما نباید بدون داده مستقل، تمام مزایای اقتصادی یا عملکردی سیستم را به آنها نسبت داد.
جمعبندی
پروژههای موفق استفاده از سوپر فیکس در ایران را باید از دو زاویه بررسی کرد: نخست، وجود نمونههای اجرایی واقعی و دوم، عملکرد فنی و اقتصادی قابل اثبات.
برجهای دوقلوی میکا، ساختمان مسکونی کامران و شهرک امام رضا از جمله نمونههایی هستند که منابع منتشرشده استفاده از سیستم نصب تأسیسات سوپرفیکس را در آنها گزارش کردهاند. در میکا، این سیستم در کنار سوپرپایپ به کار رفته و در ساختمان کامران نیز سوپرفیکس بخشی از مجموعه راهکارهای تأسیساتی پروژه بوده است.
از نظر فنی، ساختار مدولار، اتصال پیچ و مهرهای، قابلیت تنظیم و امکان بازکردن و استفاده مجدد، مهمترین ویژگیهایی هستند که سوپر فیکس را برای پروژههای ساختمانی چندطبقه جذاب میکنند.
بااینحال، موفقیت هر پروژه به انتخاب درست پروفیل، محاسبه بار، نوع انکر، فاصله ساپورت، کیفیت نصب و هماهنگی با طراحی معماری و تأسیسات وابسته است. بنابراین سوپر فیکس را باید یک ابزار مهندسی در یک سیستم طراحیشده دانست، نه جایگزینی برای محاسبات و نظارت فنی.
سوالات متداول
سوپر فیکس در چه پروژههایی در ایران استفاده شده است؟
از نمونههای مستند میتوان به برجهای دوقلوی میکا در تهران، ساختمان مسکونی کامران در فرشته و شهرک امام رضا در منطقه ۲۲ تهران اشاره کرد. منابع موجود استفاده از سیستم نصب تأسیسات سوپرفیکس را در این پروژهها گزارش کردهاند.
آیا سوپر فیکس فقط برای لولهکشی استفاده میشود؟
خیر. سیستم سوپر فیکس برای ساپورت لولهها، سینی کابل، برخی تجهیزات برق، پروژکتورها و کاربردهای ساختمانی نیز طراحی شده است.
مهمترین مزیت سوپر فیکس نسبت به ساپورت جوشی چیست؟
اتصال پیچ و مهرهای، امکان مونتاژ و دمونتاژ، تنظیم آسانتر و قابلیت استفاده مجدد از برخی قطعات، از مزایای اصلی این سیستم هستند.
آیا سوپر فیکس برای پروژههای بزرگ مناسب است؟
بله، نمونههایی مانند برجهای دوقلوی میکا و شهرک امام رضا استفاده از این سیستم را در پروژههای بزرگ ساختمانی نشان میدهند. بااینحال، طراح باید ظرفیت پروفیل، بست و اتصال را متناسب با بار واقعی پروژه بررسی کند.
آیا استفاده از سوپر فیکس باعث کاهش هزینه پروژه میشود؟
الزاماً نه. هزینه نهایی به قیمت قطعات، سرعت نصب، نیروی انسانی، تعداد تغییرات و هزینه دوبارهکاری بستگی دارد. برای اثبات صرفه اقتصادی باید هزینه کل اجرا را با روش جایگزین مقایسه کرد.
سوپر فیکس U چه کاربردی دارد؟
سوپر فیکس U برای ساخت انواع ساپورتهای تأسیساتی کاربرد دارد و میتواند بهصورت کنسولی از دیوار یا بهصورت آویز از سقف نصب شود.
آیا امکان تغییر ساپورت سوپر فیکس بعد از نصب وجود دارد؟
بله. ساختار پیچ و مهرهای امکان بازکردن و تنظیم مجدد بسیاری از اتصالات را فراهم میکند و سازنده نیز قابلیت دمونتاژ و استفاده مجدد را از ویژگیهای سیستم معرفی کرده است.
هنگام انتخاب سوپر فیکس برای پروژه چه چیزی اهمیت بیشتری دارد؟
بارگذاری، طول کنسول، نوع لوله یا تجهیزات، فاصله ساپورت، جنس سازه اصلی، نوع انکر، شرایط محیطی و مشخصات فنی سازنده باید همزمان بررسی شوند. انتخاب صرفاً براساس قیمت یا ظاهر پروفیل، روش مهندسی محسوب نمیشود.
