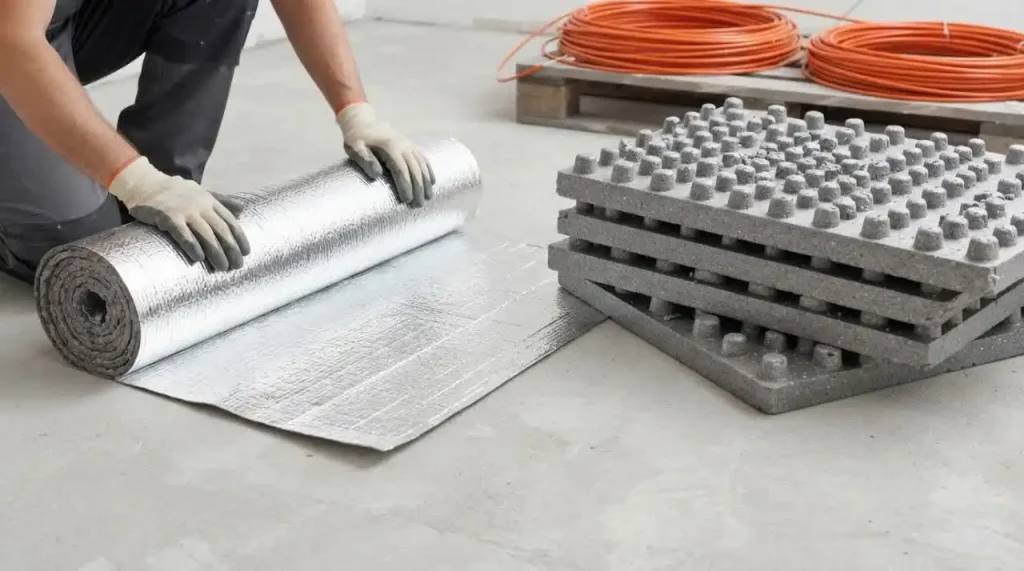

یونولیت شانهای یکی از مصالح عایق و زیرسازی است که در برخی سیستمهای گرمایش از کف به کار میرود. این محصول با ایجاد یک لایه عایق حرارتی، کمک میکند انرژی تولیدشده در سیستم گرمایش بیشتر به سمت سطح کف هدایت شود و انتقال حرارت به لایههای زیرین کاهش پیدا کند. با این حال، کاربرد یونولیت شانهای در کفهای الکتریکی به نوع سیستم گرمایش، ساختار پنل، دمای کاری، مقاومت فشاری و دستورالعمل سازنده بستگی دارد.
برای سیستمهای گرمایش از کف برقی، نمیتوان هر نوع یونولیت شانهای را بدون بررسی مشخصات فنی استفاده کرد. نمونههای تخصصی EPS برای گرمایش از کف وجود دارند و حتی برخی سیستمهای برقی از پنلهای EPS همراه با صفحات آلومینیومی انتقالدهنده حرارت استفاده میکنند. بنابراین پاسخ کوتاه این است که یونولیت شانهای میتواند در ساختار برخی کفهای الکتریکی کاربرد داشته باشد، اما باید محصولی متناسب با سیستم گرمایش و مشخصات فنی آن انتخاب شود.
یونولیت شانهای چیست؟
یونولیت شانهای نوعی عایق ساختهشده از پلیاستایرن منبسطشده یا EPS است که سطح آن میتواند دارای برجستگی، شیار یا فرمهای منظم برای قرارگیری اجزای سیستم کف باشد. طراحی شانهای باعث میشود نصب برخی اجزای تأسیسات با نظم بیشتری انجام شود و فاصلهگذاری عناصر سیستم راحتتر کنترل شود.
در سیستمهای گرمایش از کف، عایق زیرین اهمیت زیادی دارد. اگر کف فاقد عایق مناسب باشد، بخشی از انرژی حرارتی به سمت پایین منتقل میشود و برای رسیدن سطح کف به دمای موردنظر، انرژی بیشتری مصرف خواهد شد.

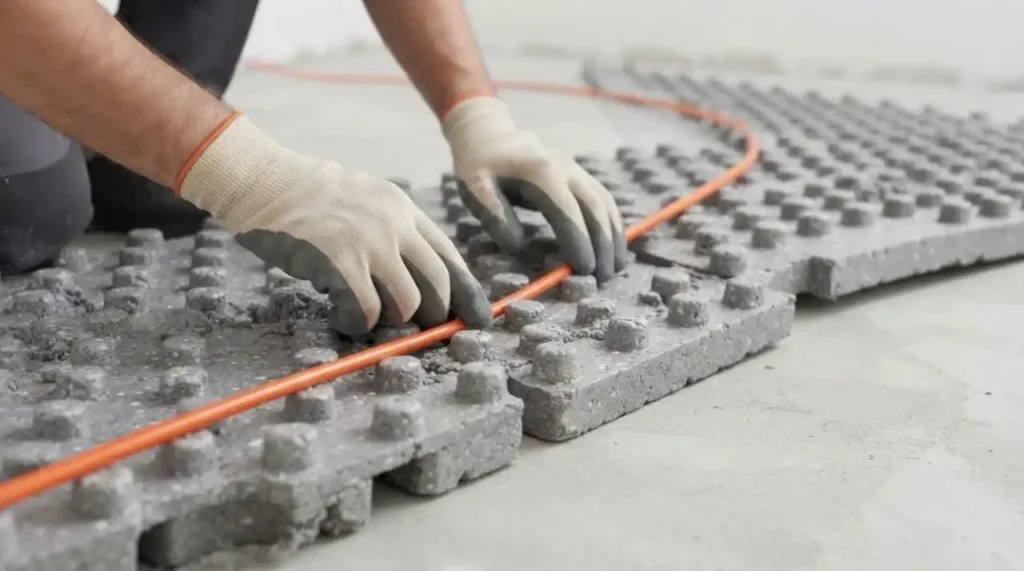

پنلهای EPS تخصصی گرمایش از کف نیز دقیقاً با همین رویکرد طراحی میشوند. برخی از این محصولات دارای شیارهای آماده برای قرارگیری لوله هستند و برخی دیگر همراه با لایههای انتقال حرارت عرضه میشوند.
منظور از کف الکتریکی چیست؟
کف الکتریکی یا گرمایش از کف برقی سیستمی است که به جای گردش آب گرم، از انرژی الکتریکی برای تولید حرارت استفاده میکند. المنت، کابل حرارتی، مش حرارتی یا فیلمهای گرمایشی از اجزای متداول چنین سیستمهایی هستند.
ساختار این سیستمها با توجه به روش نصب متفاوت است. بعضی مدلها زیر کفپوش قرار میگیرند، برخی داخل لایه چسب یا ملات نصب میشوند و برخی سیستمهای خشک از پنلهای عایق و صفحات انتقال حرارت استفاده میکنند.
همین تفاوت باعث میشود انتخاب عایق، ضخامت آن و نحوه قرارگیری یونولیت شانهای به صورت عمومی و یکسان برای همه کفهای برقی قابل توصیه نباشد.
آیا یونولیت شانهای برای گرمایش از کف برقی مناسب است؟
پاسخ به این سؤال به مشخصات محصول و سیستم بستگی دارد. EPS به طور کلی میتواند به عنوان عایق حرارتی در ساختار سیستمهای گرمایش از کف استفاده شود، اما یونولیت شانهای معمولی لزوماً جایگزین پنل تخصصی گرمایش از کف برقی نیست.
برخی تولیدکنندگان سیستمهای گرمایش از کف برقی، پنلهای EPS مخصوصی تولید میکنند که همراه با عایق حرارتی و صفحات آلومینیومی انتقال حرارت طراحی شدهاند. برای نمونه، سیستم E-NERGY IQ از پنل EPS به همراه صفحات آلومینیومی انتقالدهنده حرارت استفاده میکند و هدف آن کاهش اتلاف حرارت و توزیع یکنواختتر گرماست.
بنابراین هنگام خرید باید مشخص شود یونولیت موردنظر صرفاً یک عایق عمومی است یا برای استفاده در سیستم گرمایش از کف طراحی شده است.
مهمترین کاربرد یونولیت شانهای در کف الکتریکی
کاهش انتقال حرارت به سمت پایین
مهمترین نقش عایق زیر سیستم گرمایش، محدود کردن اتلاف حرارت است. وقتی یک لایه عایق مناسب زیر سیستم قرار میگیرد، مقاومت حرارتی مسیر رو به پایین افزایش پیدا میکند و انرژی بیشتری برای گرم کردن سطح کف باقی میماند.
راهنماهای فنی گرمایش از کف نیز برای عایق زیر سیستم، مقاومت حرارتی مشخصی را با توجه به شرایط ساختمان و موقعیت کف در نظر میگیرند. استاندارد EN 1264 نیز الزامات مربوط به لایه عایق سیستمهای گرمایش و سرمایش از کف را مورد توجه قرار میدهد.
کمک به توزیع مناسب حرارت
یونولیت به تنهایی وظیفه توزیع حرارت را بر عهده ندارد. نقش اصلی آن عایقکاری است. در سیستمهای پیشرفتهتر، لایههایی مانند آلومینیوم یا صفحات انتقال حرارت در کنار عایق استفاده میشوند تا گرما در سطح کف بهتر پخش شود.
به همین دلیل نباید انتظار داشت هر نوع یونولیت شانهای بدون وجود لایه انتقال حرارت، عملکرد یکسانی با پنل تخصصی گرمایش از کف داشته باشد.
ایجاد بستر منظم برای نصب
فرم شانهای یا شیاردار میتواند به نظمدهی مسیر کابل، المنت یا سایر اجزای سیستم کمک کند؛ البته فقط زمانی که هندسه محصول با سیستم مورد استفاده سازگار باشد.
محصولات تخصصی EPS گرمایش از کف معمولاً با شیارها یا فرمهای از پیش طراحیشده تولید میشوند تا نصب اجزای سیستم سریعتر و دقیقتر انجام شود.

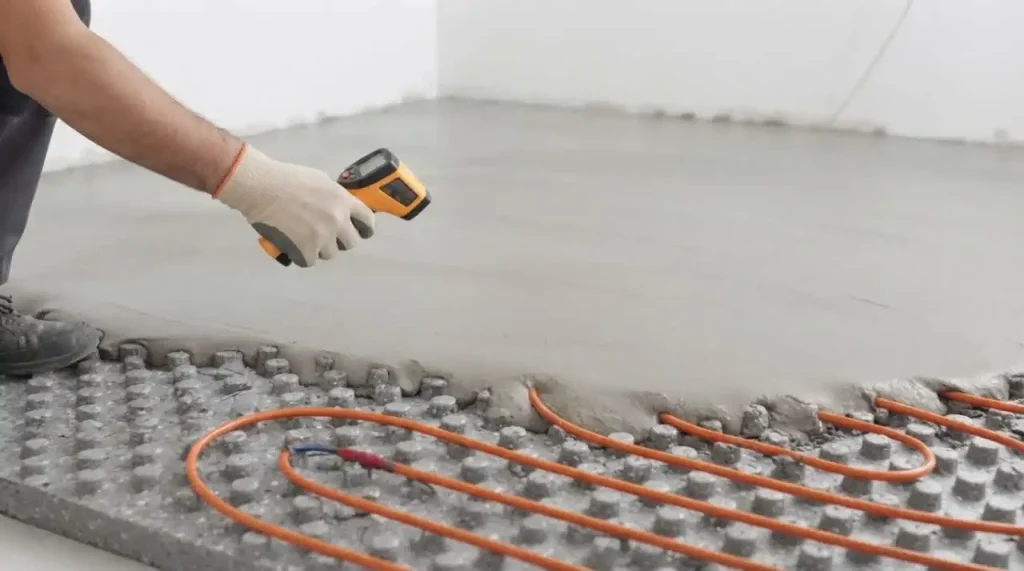

تفاوت یونولیت شانهای معمولی با پنل تخصصی گرمایش از کف
یکی از اشتباهات رایج، یکسان در نظر گرفتن تمام محصولات EPS است. ماده اولیه ممکن است در هر دو محصول پلیاستایرن منبسطشده باشد، اما مشخصات فنی و شکل هندسی آنها میتواند کاملاً متفاوت باشد.
یونولیت شانهای معمولی ممکن است صرفاً برای عایقکاری یا ایجاد زیرسازی تولید شده باشد. در مقابل، پنل تخصصی گرمایش از کف بر اساس نوع سیستم، ضخامت، مقاومت فشاری، شکل شیارها، پایداری ابعادی و شرایط انتقال حرارت طراحی میشود.
| ویژگی | یونولیت شانهای عمومی | پنل تخصصی گرمایش از کف |
|---|---|---|
| عایق حرارتی | دارد | دارد |
| شیار یا برجستگی | بسته به مدل | معمولاً متناسب با سیستم |
| مقاومت فشاری | وابسته به محصول | مشخص و مهندسیشده |
| سازگاری با سیستم برقی | نیازمند بررسی | معمولاً طبق طراحی سازنده |
| لایه انتقال حرارت | معمولاً ندارد | در برخی مدلها دارد |
| کاربرد مستقیم در گرمایش از کف | مشروط | طراحیشده برای این کاربرد |
در نتیجه، صرف مشاهده شکل شانهای محصول برای تأیید کاربرد آن کافی نیست.
مشخصات فنی مهم هنگام انتخاب یونولیت برای کف برقی
مقاومت فشاری
کف پس از اجرای سیستم گرمایش، ملات، کفپوش و بارهای بهرهبرداری را تحمل میکند. بنابراین عایق باید مقاومت فشاری متناسب با ساختار کف داشته باشد.
اگر مقاومت فشاری محصول پایینتر از نیاز سیستم باشد، احتمال تغییر شکل یا آسیبدیدگی لایه زیرین افزایش پیدا میکند. محصولات تخصصی گرمایش از کف معمولاً مشخصات مقاومت فشاری خود را در دیتاشیت اعلام میکنند. برای نمونه، برخی پنلهای EPS گرمایش از کف با مقادیر مشخص مقاومت فشاری عرضه میشوند.
ضخامت عایق
ضخامت یونولیت مستقیماً بر مقاومت حرارتی، ارتفاع نهایی کف و شرایط اجرایی تأثیر میگذارد. انتخاب ضخامت باید با توجه به محل قرارگیری کف، فضای زیر آن، شرایط اقلیمی و الزامات طراحی انجام شود.
برای کفهایی که روی فضای سرد، پارکینگ یا زمین قرار گرفتهاند، موضوع عایقکاری اهمیت بیشتری پیدا میکند. استانداردهای مرتبط با گرمایش از کف نیز مقاومت حرارتی لایه زیرین را متناسب با شرایط محیطی مورد توجه قرار میدهند.
ضریب هدایت حرارتی
هرچه ضریب هدایت حرارتی عایق پایینتر باشد، انتقال حرارت از داخل عایق دشوارتر خواهد بود. مقدار λ باید از دیتاشیت معتبر محصول بررسی شود و صرفاً بر اساس عبارتهایی مانند «عایق قوی» یا «یونولیت درجه یک» تصمیمگیری نشود.
پایداری ابعادی
تغییر شکل عایق در طول زمان میتواند روی تراز کف و عملکرد لایههای بالایی تأثیر بگذارد. محصول مناسب باید برای شرایط دمایی و مکانیکی موردنظر سیستم پایدار باشد.
رفتار در برابر حرارت
دمای کاری سیستم گرمایش باید با محدوده مجاز عایق مطابقت داشته باشد. به همین دلیل، استفاده از محصولی که مشخصات دمایی آن برای این کاربرد اعلام نشده است، تصمیم فنی مناسبی محسوب نمیشود.
آیا یونولیت شانهای باعث گرمتر شدن کف میشود؟
یونولیت به خودی خود گرما تولید نمیکند. عملکرد اصلی آن کاهش انتقال حرارت به سمت لایههای زیرین است.
تصور کنید کابل حرارتی در زیر کف نصب شده و زیر آن هیچ عایق مناسبی وجود ندارد. بخشی از انرژی به سمت پایین حرکت میکند. قرار دادن عایق حرارتی مناسب میتواند این مسیر اتلاف را محدود کند و سهم بیشتری از حرارت را به سمت سطح کف هدایت کند.
البته دمای نهایی کف فقط به عایق وابسته نیست. توان سیستم، فاصله کابلها، نوع کفپوش، ضخامت لایه پوشاننده، کنترل دما و شرایط محیطی نیز نقش دارند.
روش صحیح بررسی یونولیت شانهای برای کف الکتریکی
مرحله اول؛ نوع سیستم گرمایش را مشخص کنید
ابتدا باید مشخص شود سیستم از کابل حرارتی، مش برقی، فیلم حرارتی یا ساختار دیگری استفاده میکند. دستورالعمل نصب هر سیستم ممکن است محدودیتهای متفاوتی داشته باشد.
مرحله دوم؛ ساختار کف را بررسی کنید
محل نصب سیستم اهمیت زیادی دارد. کف طبقه همکف، کف روی پارکینگ، کف طبقه میانی و کف روی زمین شرایط یکسانی ندارند.
مرحله سوم؛ دیتاشیت یونولیت را بررسی کنید
ضخامت، چگالی، مقاومت فشاری، ضریب هدایت حرارتی، پایداری ابعادی و محدوده دمایی باید از اطلاعات فنی محصول استخراج شوند.
مرحله چهارم؛ سازگاری هندسی را بررسی کنید
اگر یونولیت شانهای دارای برجستگی یا شیار است، فاصله و ابعاد آن باید با اجزای سیستم مطابقت داشته باشد. نصب اجباری کابل یا المنت در فضای نامناسب میتواند ساختار سیستم را مختل کند.

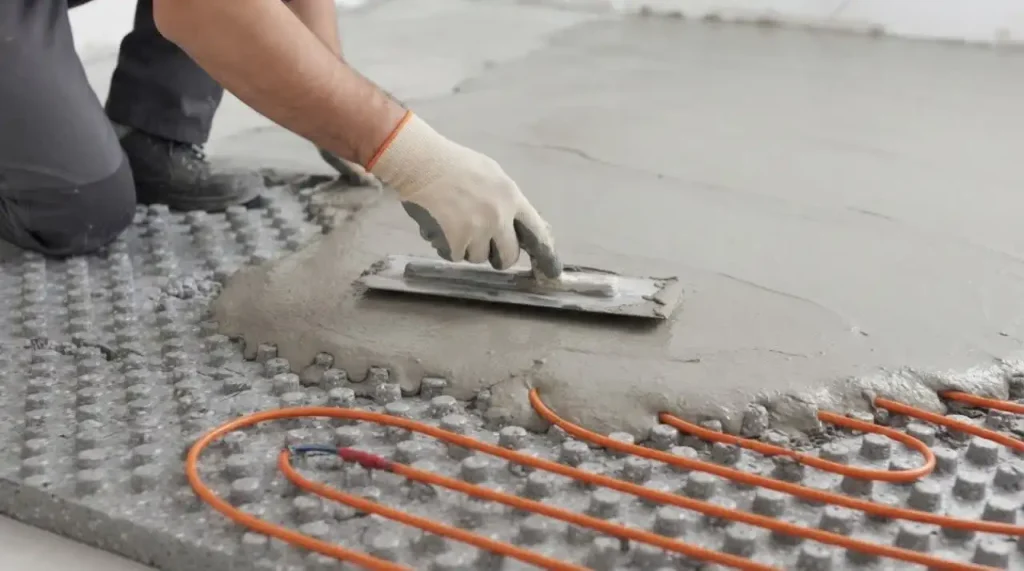

مرحله پنجم؛ لایههای بالایی را مشخص کنید
نوع ملات، کفپوش، چسب، سرامیک، سنگ، لمینت یا سایر پوششها روی انتقال حرارت تأثیر دارند. راهنمای سیستم گرمایش باید با مشخصات کفپوش نهایی هماهنگ باشد.
۵ راهکار کاربردی برای استفاده صحیح از یونولیت در کف الکتریکی
۱. استفاده از محصول دارای مشخصات فنی معتبر
به جای انتخاب صرفاً بر اساس قیمت یا ظاهر شانهای، مشخصات فنی محصول را دریافت کنید. مقاومت فشاری و ضریب هدایت حرارتی دو شاخص مهم هستند.
۲. انتخاب پنل مخصوص در سیستمهای حساس
اگر سازنده سیستم برقی استفاده از پنل تخصصی را توصیه کرده است، جایگزین کردن آن با یونولیت عمومی میتواند عملکرد طراحیشده سیستم را تغییر دهد.

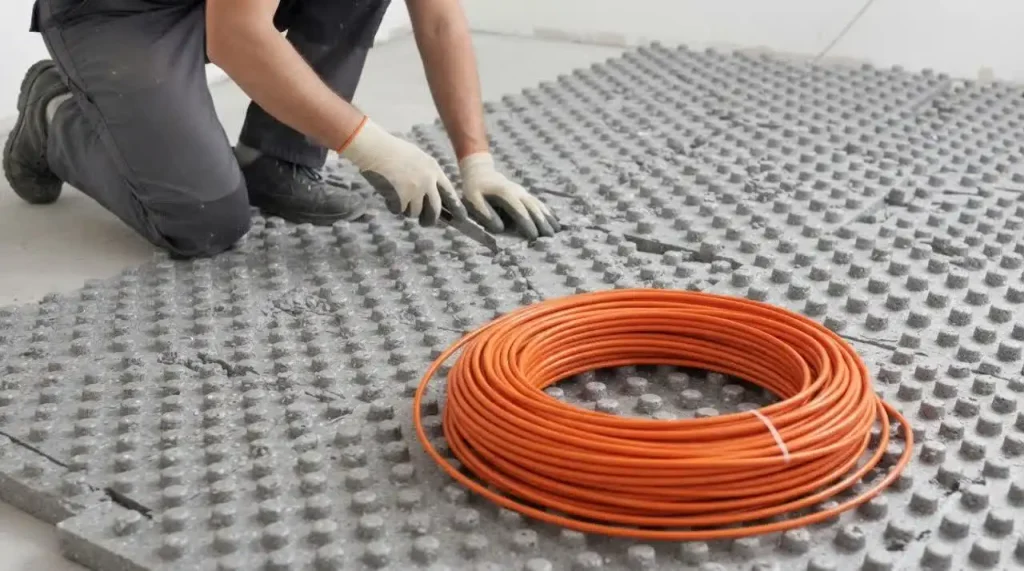

۳. کنترل کامل سطح زیرین
سطح زیرین باید تمیز، پایدار و فاقد ناهمواریهای شدید باشد. پنلهای عایق باید به شکلی نصب شوند که حفره و فاصله غیرضروری میان قطعات ایجاد نشود.
در برخی سیستمهای EPS گرمایش از کف نیز بر صاف و آماده بودن بستر قبل از نصب پنل تأکید میشود.
۴. هماهنگی با کفپوش نهایی
مقاومت حرارتی کفپوش میتواند میزان انتقال گرما به محیط را تغییر دهد. به همین دلیل نوع پوشش نهایی باید از مرحله طراحی سیستم مشخص باشد.
۵. اجرای سیستم بر اساس دستورالعمل سازنده
جزئیات فاصله کابل، لایههای زیرین، پوشش روی سیستم، کنترل دما و نحوه راهاندازی باید طبق دستورالعمل محصول انجام شود. تغییر خودسرانه ساختار میتواند باعث کاهش راندمان یا ایجاد مشکل اجرایی شود.
خطاهای رایج در استفاده از یونولیت شانهای
انتخاب یونولیت صرفاً بر اساس قیمت
قیمت پایین به تنهایی نشاندهنده مناسب بودن محصول برای کف برقی نیست. عایق ضعیف میتواند در بلندمدت هزینههای اجرایی و انرژی را افزایش دهد.
اشتباه گرفتن یونولیت شانهای با پنل گرمایش از کف
هر محصول شانهای الزاماً برای گرمایش از کف طراحی نشده است. شکل ظاهری نمیتواند جایگزین مشخصات فنی شود.
بیتوجهی به مقاومت فشاری
کف ساختمان دائماً تحت بار قرار دارد. اگر عایق نتواند بارهای موردنظر را تحمل کند، احتمال تغییر شکل ساختار کف افزایش مییابد.
اجرای کابل بدون توجه به دستورالعمل
فاصله، مسیر و نحوه قرارگیری کابلهای حرارتی باید مطابق طراحی سیستم باشد. تغییر این موارد میتواند توزیع حرارت را دچار مشکل کند.
نادیده گرفتن ضخامت نهایی کف
افزودن عایق ضخیم بدون بررسی ارتفاع کف ممکن است باعث اختلاف تراز با اتاقهای مجاور، درها و سایر اجزای ساختمان شود.
سناریوی اجرایی؛ استفاده از یونولیت در یک واحد مسکونی
فرض کنید یک واحد مسکونی در طبقه همکف قرار دارد و مالک قصد دارد سیستم گرمایش از کف برقی اجرا کند. کف ساختمان در تماس با یک فضای سرد قرار دارد و طراح برای کاهش انتقال حرارت رو به پایین، لایه عایق حرارتی را در نظر میگیرد.
در چنین شرایطی ابتدا نوع سیستم برقی مشخص میشود. سپس ظرفیت باربری و ضخامت موردنیاز عایق بررسی خواهد شد. اگر سازنده سیستم استفاده از پنل EPS تخصصی را مجاز بداند، پنلها روی بستر آماده نصب میشوند و کابل یا المنت طبق نقشه اجرا خواهد شد.
پس از کنترل اتصالات و عملکرد سیستم، لایه پوشاننده طبق دستورالعمل اجرا میشود. در نهایت نیز کفپوشی انتخاب میشود که با سیستم گرمایش از کف سازگار باشد.
این سناریو نشان میدهد که یونولیت تنها یک قطعه جداگانه نیست؛ بلکه بخشی از یک ساختار چندلایه است که عملکرد هر لایه بر لایه دیگر تأثیر میگذارد.
استانداردها و الزامات فنی مرتبط
استانداردهای مرتبط با گرمایش از کف، طراحی سیستم را از نظر عایقکاری، ساختار کف، انتقال حرارت و شرایط نصب بررسی میکنند. استاندارد EN 1264 یکی از مراجع شناختهشده در حوزه سیستمهای گرمایش و سرمایش سطحی است و الزامات مربوط به عایق زیر سیستم را نیز پوشش میدهد.
برای محصولات EPS نیز استانداردهای محصول مانند EN 13163 در بازار اروپا برای مشخصات محصولات عایق حرارتی پلیاستایرن منبسطشده مورد استفاده قرار میگیرند. برخی تولیدکنندگان پنلهای گرمایش از کف نیز مشخصات محصول خود را بر مبنای همین استانداردها اعلام میکنند.
البته رعایت استاندارد محصول به تنهایی به معنی مناسب بودن آن برای هر سیستم گرمایش از کف نیست. مشخصات پروژه، دستورالعمل تولیدکننده و الزامات مقررات ساختمانی محل اجرا نیز باید بررسی شوند.
مزایای استفاده از عایق EPS در ساختار کف برقی
استفاده صحیح از عایق EPS میتواند چند مزیت مهم ایجاد کند:
- کاهش انتقال حرارت به سمت زیر کف
- کمک به افزایش بهرهوری سیستم گرمایش
- کاهش وزن نسبت به بسیاری از مصالح عایق سنتی
- اجرای نسبتاً آسان
- امکان تولید پنلهای شیاردار و فرمدار
- ایجاد بستر منظم برای برخی سیستمهای گرمایش از کف
- کمک به کنترل ارتفاع و ضخامت ساختار کف در صورت انتخاب محصول مناسب
پنلهای EPS مخصوص گرمایش از کف در بازار به شکلهای مختلف تولید میشوند و برخی نمونهها شیار یا برجستگیهای مخصوص نگهداری اجزای سیستم دارند.
آیا یونولیت شانهای برای کف الکتریکی مناسب است؟
بله، یونولیت شانهای در صورت داشتن مشخصات فنی مناسب میتواند به عنوان بخشی از عایق و زیرسازی برخی سیستمهای گرمایش از کف برقی استفاده شود؛ اما هر یونولیت شانهای برای این کاربرد مناسب نیست. نوع EPS، مقاومت فشاری، ضخامت، ضریب هدایت حرارتی، محدوده دمایی، ساختار سیستم برقی و دستورالعمل سازنده باید پیش از اجرا بررسی شود.
جمعبندی
یونولیت شانهای میتواند در ساختار برخی سیستمهای کف الکتریکی نقش عایق و زیرسازی داشته باشد، اما انتخاب آن نباید صرفاً بر اساس ظاهر شانهای یا قیمت انجام شود. سیستم گرمایش از کف برقی به یک ساختار چندلایه نیاز دارد و عملکرد عایق، کابل حرارتی، لایه انتقال حرارت، ملات و کفپوش باید با یکدیگر هماهنگ باشند.
محصولات تخصصی EPS برای گرمایش از کف نشان میدهند که پلیاستایرن منبسطشده قابلیت استفاده در این حوزه را دارد. برخی سیستمهای برقی نیز از پنل EPS همراه با صفحات آلومینیومی انتقال حرارت استفاده میکنند.
در نهایت، بهترین انتخاب محصولی است که مقاومت فشاری، ضریب هدایت حرارتی، ضخامت، پایداری ابعادی و محدوده دمایی آن با طراحی کف مطابقت داشته باشد. اگر یونولیت شانهای قرار است در یک پروژه واقعی استفاده شود، بررسی دیتاشیت محصول و دستورالعمل سیستم گرمایش قبل از اجرا ضروری است.
سوالات متداول
آیا هر یونولیت شانهای برای گرمایش از کف برقی مناسب است؟
خیر. تنها محصولی که مشخصات فنی آن با شرایط سیستم گرمایش و ساختار کف سازگار باشد، گزینه مناسبی محسوب میشود.
آیا یونولیت شانهای مصرف برق گرمایش از کف را کاهش میدهد؟
یونولیت مستقیماً برق مصرف نمیکند یا تولید حرارت ندارد؛ نقش آن کاهش انتقال حرارت به سمت زیر کف است. عایقکاری مناسب میتواند به بهبود عملکرد حرارتی سیستم کمک کند.
یونولیت EPS بهتر است یا XPS برای کف برقی؟
نمیتوان بدون بررسی شرایط پروژه یکی را به صورت عمومی برتر دانست. مقاومت فشاری، جذب رطوبت، ضخامت، شرایط نصب، دمای کاری و طراحی سیستم باید معیار انتخاب باشند.

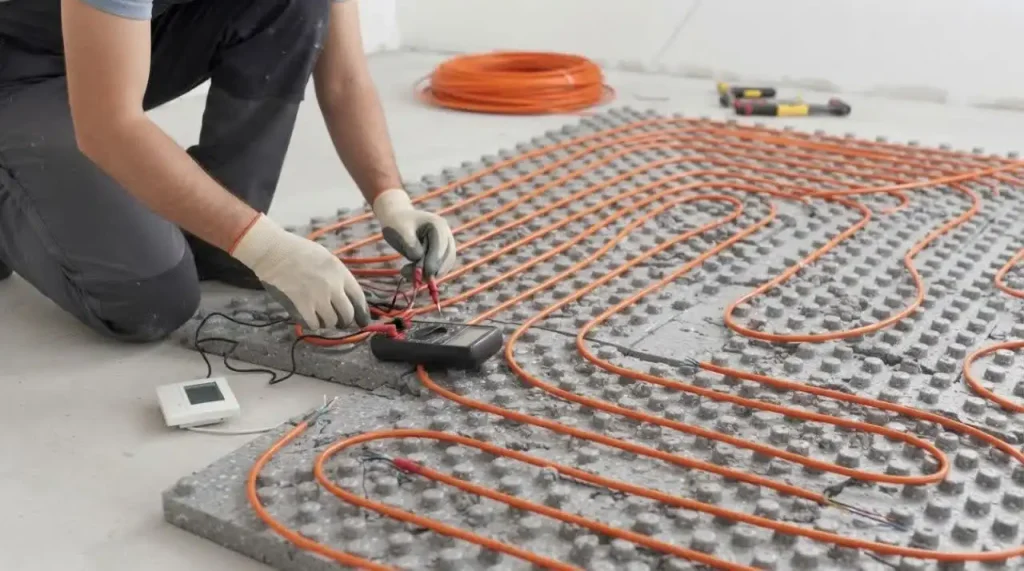

آیا یونولیت شانهای برای کابل حرارتی قابل استفاده است؟
در صورتی که محصول برای این کاربرد طراحی شده باشد و هندسه آن با کابل و دستورالعمل نصب سازگار باشد، امکان استفاده وجود دارد. استفاده از یونولیت عمومی بدون تأیید سازنده توصیه نمیشود.
ضخامت مناسب یونولیت شانهای برای کف الکتریکی چقدر است؟
ضخامت ثابت و عمومی برای همه پروژهها وجود ندارد. شرایط کف، فضای زیر آن، مقاومت حرارتی موردنیاز، ارتفاع مجاز کف و مشخصات سیستم باید در تعیین ضخامت لحاظ شوند.
آیا یونولیت شانهای روی عملکرد گرمایش از کف تأثیر دارد؟
بله. نوع و مشخصات عایق میتواند بر میزان انتقال حرارت به سمت پایین و در نتیجه عملکرد کلی ساختار کف اثر بگذارد.
آیا میتوان یونولیت شانهای را مستقیماً زیر سرامیک قرار داد؟
این موضوع به ساختار کامل سیستم بستگی دارد. یونولیت معمولاً باید در آرایش لایهای طراحیشده توسط سیستم قرار بگیرد و نمیتوان آن را بدون لایههای لازم مستقیماً زیر هر نوع کفپوش اجرا کرد.
هنگام خرید یونولیت شانهای برای کف برقی چه مشخصاتی را بررسی کنیم؟
نوع EPS، ضخامت، چگالی یا مقاومت فشاری، ضریب هدایت حرارتی، پایداری ابعادی، محدوده دمایی، شکل شیارها و سازگاری محصول با سیستم گرمایش از کف مهمترین موارد هستند.
