آنالیز تنش و خستگی در یو چنل یکی از مهمترین مراحل طراحی سازههای فولادی، شاسیها، فریمهای صنعتی، پایه تجهیزات و قطعات تحت بارگذاری متناوب است. برخلاف یک بررسی ساده استاتیکی، تحلیل خستگی نشان میدهد یک پروفیل U یا C در اثر تکرار بار تا چه مدت میتواند بدون ایجاد ترک یا شکست به کار ادامه دهد.
انتخاب نرمافزار مناسب، تعریف دقیق جنس و ضخامت ورق، اعمال صحیح قیود، تعیین دامنه بارگذاری و توجه به تمرکز تنش در گوشههای یو چنل، مستقیماً بر نتیجه تحلیل اثر میگذارد. برای مدلسازی اقتصادی میتوان از ابزارهایی مانند FreeCAD، CalculiX و Code_Aster استفاده کرد؛ در پروژههای حرفهای نیز ANSYS Mechanical، Abaqus و COMSOL Multiphysics امکانات گستردهتری برای تحلیل غیرخطی و خستگی ارائه میدهند.
آنالیز تنش در یو چنل چیست؟
یو چنل یک مقطع باز با دو بال و یک جان است که برای تحمل نیروهای محوری، خمشی، برشی یا ترکیبی به کار میرود. در چنین مقطعی، نحوه توزیع تنش به هندسه، ضخامت، شعاع گوشه، طول عضو، شرایط تکیهگاهی و محل اعمال نیرو وابسته است.
تحلیل تنش معمولاً با محاسبه تنشهای نرمال، برشی، خمشی و در صورت نیاز تنش معادل فونمایزز انجام میشود. اگر مقدار تنش موضعی از حد مجاز عبور کند، احتمال تغییر شکل دائمی یا آسیب موضعی افزایش خواهد یافت.
چرا هندسه یو چنل اهمیت دارد؟
مقطع باز یو چنل در برابر خمش حول محورهای مختلف رفتار یکسانی ندارد. محور قوی و ضعیف مقطع باید در مدلسازی بهدرستی شناسایی شوند، زیرا یک تغییر کوچک در جهت بارگذاری میتواند مقدار خیز و تنش را به شکل محسوسی تغییر دهد.
گوشه اتصال جان و بال نیز اهمیت ویژهای دارد. شعاع داخلی کم، سوراخهای پیچ، بریدگیها و تغییر ناگهانی سطح مقطع میتوانند تمرکز تنش ایجاد کنند و در بارگذاری چرخهای به محل شروع ترک تبدیل شوند.
تفاوت تحلیل استاتیکی و تحلیل خستگی
تحلیل استاتیکی عمدتاً پاسخ سازه را تحت یک یا چند حالت بار مشخص بررسی میکند. در این حالت، مقدار بیشینه تنش و تغییر شکل معمولاً معیار اصلی ارزیابی است.
تحلیل خستگی به تعداد دفعات تکرار بار نیز توجه دارد. حتی اگر تنش بیشینه از مقاومت تسلیم فولاد کمتر باشد، تکرار هزاران یا میلیونها سیکل میتواند باعث ایجاد ترک و در نهایت شکست شود.
به همین دلیل، قطعهای که در یک تست استاتیکی کاملاً ایمن به نظر میرسد، ممکن است در کاربرد واقعی پس از مدتی دچار شکست خستگی شود.
پارامترهای مهم برای آنالیز یو چنل
پیش از اجرای شبیهسازی، مجموعهای از اطلاعات باید مشخص شود:
- جنس و گرید فولاد
- مدول الاستیسیته
- ضریب پواسون
- تنش تسلیم
- مقاومت کششی
- ضخامت جان و بالها
- عرض بالها
- ارتفاع جان
- شعاع گوشه داخلی
- طول پروفیل
- نوع اتصال و تکیهگاه
- محل اعمال نیرو
- دامنه و تعداد سیکلهای بارگذاری
- شرایط محیطی و دمای کاری
برای تحلیل خستگی، اطلاعات مربوط به منحنی S-N یا دادههای معتبر تنش ـ عمر نیز اهمیت دارد. استفاده از منحنی خستگی نامرتبط با جنس، عملیات حرارتی، کیفیت سطح یا روش ساخت میتواند نتیجه را بهطور جدی منحرف کند.
استانداردهای مهم در تحلیل تنش و خستگی
استاندارد مورد استفاده باید بر اساس کاربرد قطعه و مقررات پروژه تعیین شود. در سازههای فولادی، EN 1993-1-9 یا Eurocode 3 بخش خستگی یکی از مراجع مهم برای ارزیابی رفتار خستگی اتصالات و اعضای فولادی است.
استاندارد AISC 360 نیز در طراحی سازههای فولادی کاربرد گستردهای دارد و الزامات مرتبط با طراحی اعضا و کنترلهای سازهای را ارائه میکند. برای برخی تجهیزات و کاربردهای صنعتی نیز ممکن است استانداردهای ASME، API یا مشخصات اختصاصی کارفرما ملاک باشند.
نکته مهم این است که خروجی نرمافزار جایگزین ضوابط طراحی استاندارد نیست. مدل عددی باید با معیار پذیرش پروژه، ضرایب ایمنی و روش محاسباتی مورد تأیید تطبیق داده شود.
نرمافزارهای رایگان برای آنالیز یو چنل
FreeCAD FEM
FreeCAD یک گزینه رایگان و متنباز برای مدلسازی و تحلیل اجزای محدود است. محیط FEM آن میتواند برای ساخت مدل هندسی، تعریف ماده، اعمال قیود و بارگذاری و اجرای تحلیلهای مبتنی بر حلگرهای مناسب استفاده شود.
برای یو چنلهای ساده، FreeCAD گزینه مناسبی برای آموزش، بررسی اولیه و پروژههای مهندسی با پیچیدگی محدود است. با این حال، کاربر باید محدودیتهای محیط تحلیل و حلگر مورد استفاده را بشناسد.
CalculiX
CalculiX یک حلگر اجزای محدود رایگان است که قابلیت تحلیل سازهای را ارائه میدهد. این ابزار برای کاربرانی که با مدلسازی FEM و تنظیم فایلهای ورودی آشنا هستند، انعطاف مناسبی دارد.
مزیت اصلی CalculiX، امکان اجرای تحلیلهای مهندسی بدون نیاز به خرید یک بسته تجاری گرانقیمت است. برای پروژههای پیچیدهتر، تسلط به مشبندی، شرایط مرزی و تنظیمات حل اهمیت بیشتری پیدا میکند.
Code_Aster و Salome-Meca
Code_Aster یک محیط قدرتمند برای تحلیل اجزای محدود است و Salome-Meca نیز برای ایجاد هندسه، مشبندی و آمادهسازی مدل کاربرد دارد. این مجموعه برای کاربران حرفهای که به دنبال ابزار متنباز با قابلیتهای پیشرفته هستند، گزینه قابل توجهی محسوب میشود.
پیچیدگی یادگیری آن بیشتر از ابزارهای سادهتر است. در مقابل، کنترل دقیقتری بر مراحل تحلیل و تنظیمات حل فراهم میکند.

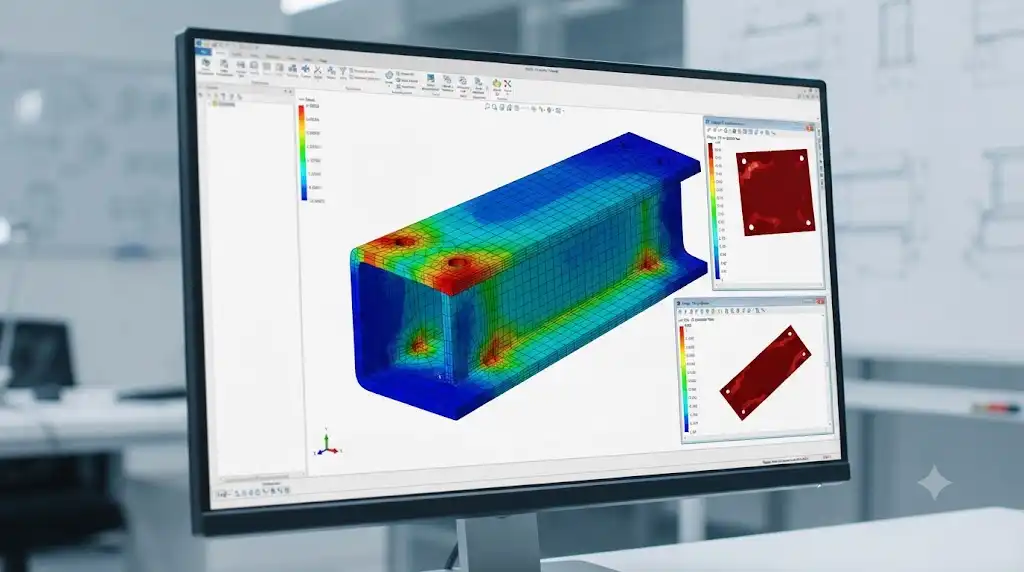

نرمافزارهای حرفهای برای تحلیل تنش و خستگی
ANSYS Mechanical
ANSYS Mechanical یکی از ابزارهای شناختهشده در تحلیل سازهای و خستگی است. محیط گرافیکی قدرتمند، امکانات مشبندی، مدلسازی تماس، تحلیل غیرخطی و ابزارهای پسپردازش از مزایای آن محسوب میشوند.
برای یو چنل تحت بارگذاری متناوب میتوان ابتدا تحلیل استاتیکی را اجرا کرد و سپس نتایج تنش را برای ارزیابی خستگی مورد استفاده قرار داد.
Abaqus
Abaqus در تحلیلهای غیرخطی، تماس، تغییر شکلهای بزرگ و رفتار پیچیده مواد کاربرد زیادی دارد. زمانی که یو چنل دارای سوراخ، اتصال پیچومهرهای، تماس چندقطعهای یا رفتار غیرخطی باشد، این نرمافزار میتواند قابلیتهای گستردهای ارائه کند.
COMSOL Multiphysics
COMSOL زمانی ارزش بیشتری پیدا میکند که مسئله فقط مکانیکی نباشد. در شرایطی که اثرات حرارتی، ارتعاشی یا چندفیزیکی با تنش سازهای ترکیب میشوند، امکان اتصال فیزیکهای مختلف مزیت مهمی ایجاد میکند.

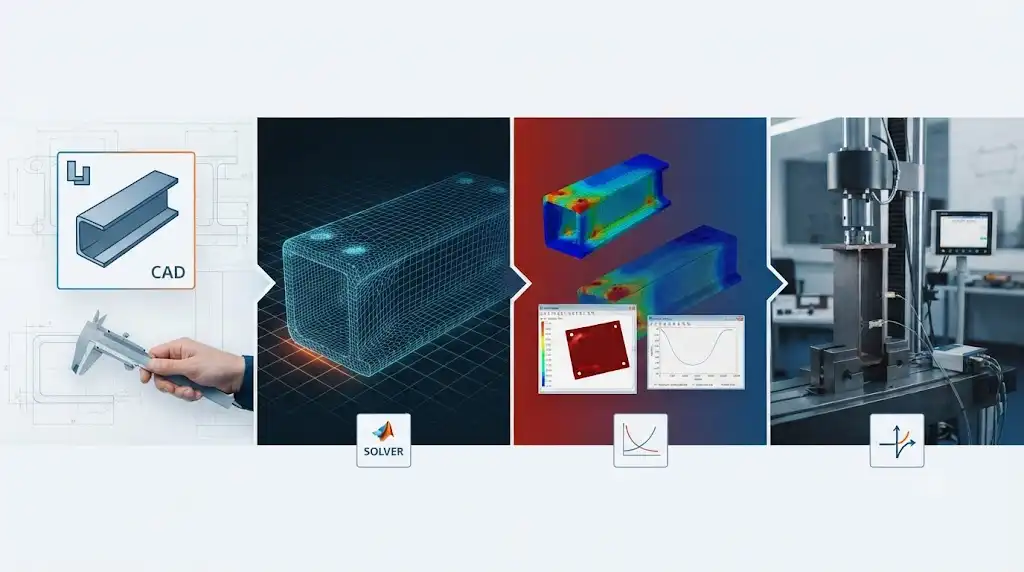

مراحل انجام تحلیل تنش یو چنل

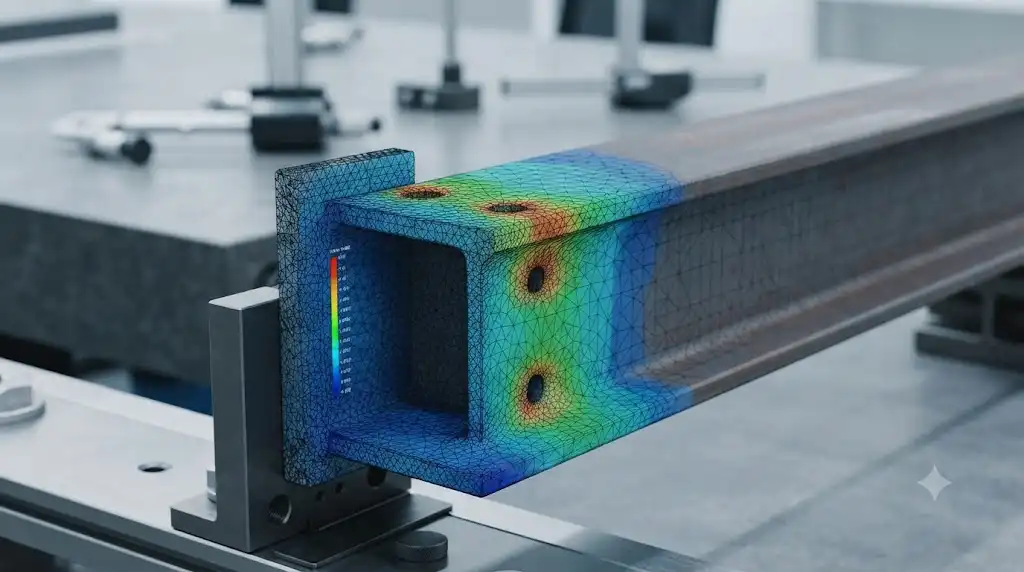

مرحله اول: ایجاد هندسه دقیق
ابتدا ابعاد واقعی پروفیل شامل ارتفاع جان، عرض بال، ضخامت و شعاع گوشه وارد میشود. اگر قطعه از ورق خمکاریشده ساخته شده باشد، شعاع خم واقعی نباید بدون بررسی حذف شود.
مرحله دوم: تعریف خواص ماده
مدول الاستیسیته، ضریب پواسون، چگالی و تنش تسلیم برای تحلیل پایه مورد نیاز هستند. تحلیلهای پیشرفتهتر ممکن است به منحنی تنش ـ کرنش واقعی یا دادههای وابسته به دما نیاز داشته باشند.
مرحله سوم: تعیین شرایط مرزی
نحوه اتصال یو چنل به سازه باید تا حد امکان مشابه شرایط واقعی مدل شود. قید کاملاً گیردار برای همه نقاط، در حالی که قطعه در واقع با پیچ یا جوش متصل شده است، میتواند تنشهای غیرواقعی ایجاد کند.
مرحله چهارم: اعمال بار
نیروی متمرکز، فشار، وزن تجهیزات، گشتاور یا بار گسترده باید در محل واقعی خود اعمال شود. بهتر است از اعمال نیروی نقطهای روی یک لبه بسیار کوچک اجتناب شود؛ زیرا چنین کاری ممکن است یک پیک تنش عددی غیرواقعی ایجاد کند.

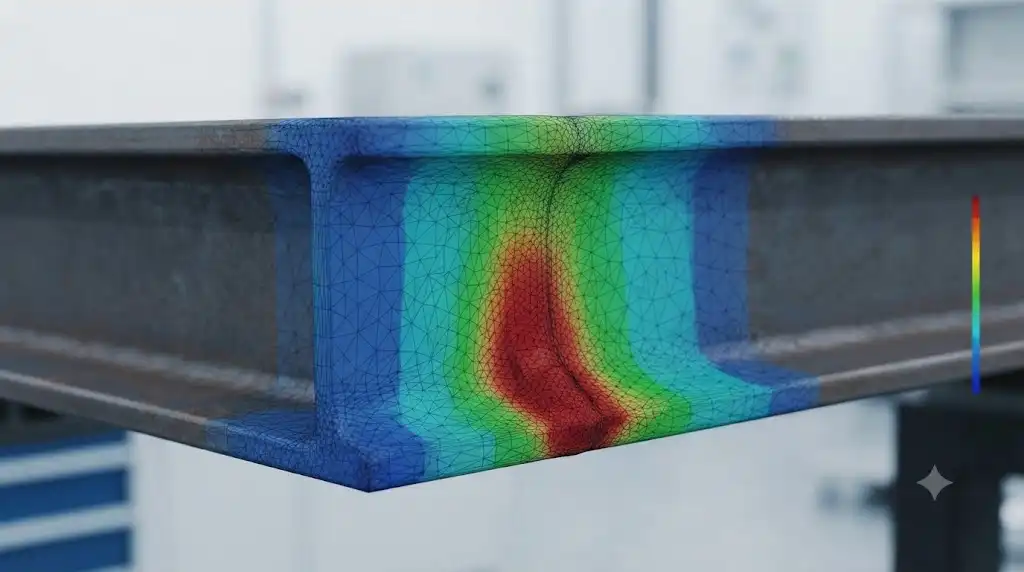

مرحله پنجم: مشبندی
مش در نواحی دارای سوراخ، گوشه، جوش، تغییر مقطع و محل اعمال بار باید ریزتر باشد. افزایش بیهدف تعداد المانها در کل مدل فقط زمان محاسبه را بالا میبرد و الزاماً دقت را بهتر نمیکند.

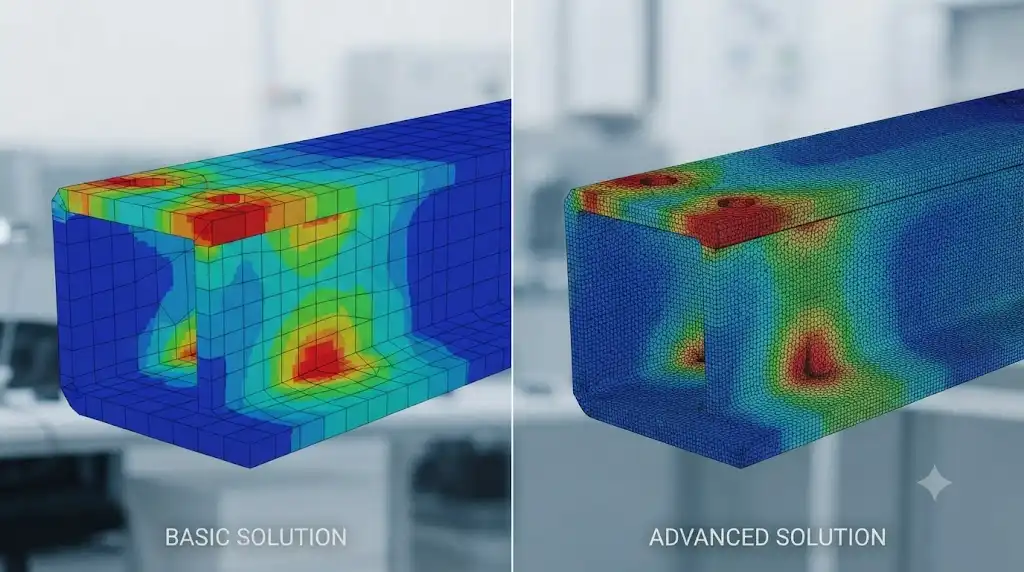

مرحله ششم: بررسی استقلال از مش
یک تحلیل حرفهای باید با چند اندازه مش تکرار شود. اگر با ریزتر شدن مش، مقدار تنش بحرانی به شکل محسوسی تغییر کند، مدل هنوز به همگرایی مناسب نرسیده است.

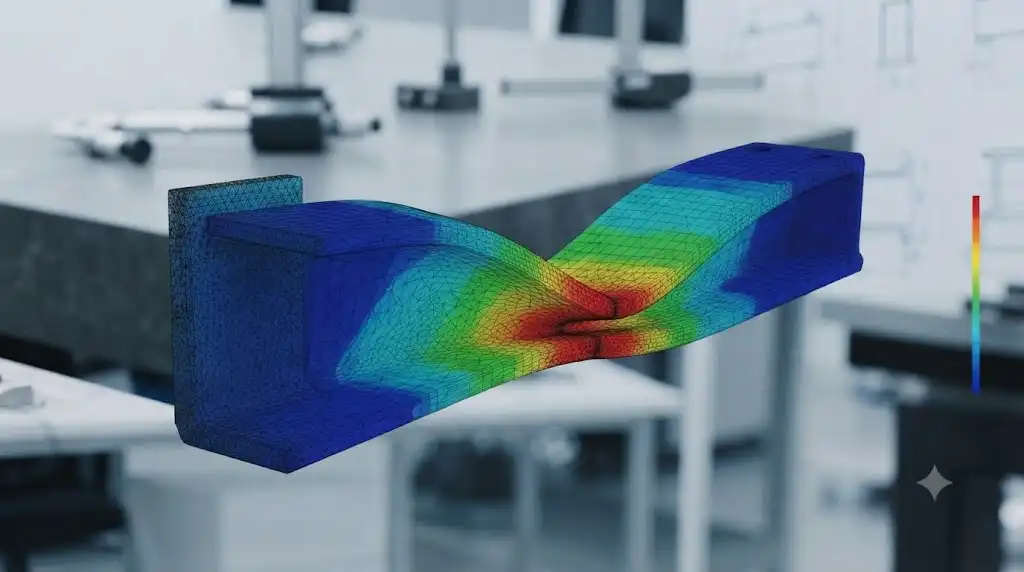

تحلیل خستگی یو چنل چگونه انجام میشود؟
در تحلیل خستگی ابتدا باید چرخه بارگذاری مشخص شود. اگر تنش بین دو مقدار حداقل و حداکثر تغییر کند، دامنه تنش و تنش میانگین باید از نتایج تحلیل استخراج شوند.
برای روش S-N، رابطه میان دامنه تنش و تعداد سیکل تا شکست بررسی میشود. در شرایطی که بارگذاری دامنهمتغیر باشد، روشهایی مانند قانون Miner میتوانند برای جمع آسیب خستگی مورد استفاده قرار گیرند؛ البته کاربرد دقیق آنها باید مطابق استاندارد و فرضیات مدل انجام شود.
روش S-N
روش S-N برای بسیاری از قطعات فولادی تحت بارگذاری چرخهای کاربرد دارد. محور افقی منحنی معمولاً تعداد سیکل و محور عمودی دامنه تنش است.
روش ε-N
روش کرنش ـ عمر یا ε-N برای شرایطی که تغییر شکل پلاستیک موضعی اهمیت پیدا میکند، مناسبتر است. این روش نسبت به S-N به دادههای بیشتری درباره رفتار ماده نیاز دارد.
تحلیل شکست و مکانیک ترک
اگر ترک اولیه یا رشد ترک اهمیت داشته باشد، روشهای مبتنی بر مکانیک شکست میتوانند اطلاعات دقیقتری ارائه کنند. این رویکرد در قطعات حساس و شرایطی که وجود ترک از ابتدا محتمل است، اهمیت بیشتری پیدا میکند.
۵ راهکار کاربردی برای افزایش عمر خستگی یو چنل
۱. کاهش تمرکز تنش
افزایش شعاع گوشه، حذف گوشههای تیز و طراحی مناسب اطراف سوراخها میتواند تمرکز تنش را کاهش دهد. در بسیاری از موارد، اصلاح هندسه از افزایش ضخامت مؤثرتر است.
۲. کنترل کیفیت جوش
اگر یو چنل به وسیله جوش متصل شده باشد، کیفیت جوش نقش مهمی در عمر خستگی دارد. عیوبی مانند بریدگی کناره جوش، تخلخل و عدم نفوذ مناسب میتوانند نقاط شروع ترک باشند.
۳. انتخاب ضخامت مناسب
افزایش ضخامت میتواند سختی و ظرفیت باربری را بالا ببرد، اما همیشه بهترین راهکار نیست. وزن، هزینه و جزئیات اتصال باید همزمان بررسی شوند.
۴. کنترل دامنه بار
کاهش نوسان نیرو میتواند عمر خستگی را به میزان قابل توجهی افزایش دهد. استفاده از ضربهگیر، اصلاح شرایط بهرهبرداری یا تغییر محل اتصال در بعضی تجهیزات، دامنه بار را کاهش میدهد.
۵. کنترل خوردگی
خوردگی سطحی میتواند مانند یک شیار عمل کند و تمرکز تنش ایجاد کند. بنابراین پوشش مناسب، ضخامت کافی و برنامه بازرسی دورهای در محیطهای خورنده اهمیت زیادی دارند.
خطاهای رایج در تحلیل یو چنل
یکی از رایجترین اشتباهات، تکیه بر یک مقدار تنش بیشینه بدون بررسی محل ایجاد آن است. اگر این مقدار دقیقاً در گوشه یک المان یا نقطه اعمال نیروی ایدهآلشده ایجاد شده باشد، ممکن است یک Singular Stress باشد و نباید مستقیماً بهعنوان تنش واقعی قطعه تفسیر شود.
نادیده گرفتن سوراخهای پیچ نیز خطای دیگری است. سوراخ باعث کاهش سطح مؤثر و ایجاد تمرکز تنش میشود و در تحلیل خستگی میتواند اثر قابل توجهی داشته باشد.
استفاده از مش بسیار درشت نیز نتیجه را مخدوش میکند. از طرف دیگر، ریز کردن افراطی مش بدون بررسی همگرایی، فقط هزینه محاسباتی را افزایش میدهد.
مشکل مهم بعدی، تعریف نادرست اتصال است. اگر تکیهگاه نرم یا پیچشده بهصورت گیردار کامل مدل شود، توزیع تنش میتواند با واقعیت فاصله زیادی داشته باشد.
سناریوی نمونه تحلیل یک یو چنل
فرض کنید یک یو چنل فولادی به طول ۱۲۰۰ میلیمتر، ارتفاع ۱۰۰ میلیمتر و ضخامت ۶ میلیمتر برای نگهداری یک تجهیز صنعتی استفاده شده است. بار تجهیز بهصورت چرخهای تغییر میکند و هدف، بررسی تنش و عمر خستگی عضو است.
ابتدا هندسه واقعی همراه با سوراخهای محل اتصال مدل میشود. سپس خواص فولاد وارد نرمافزار شده و اتصال پیچشده با شرایط مرزی نزدیک به واقعیت شبیهسازی میشود.
پس از مشبندی، تحلیل استاتیکی برای چند حالت بار اجرا خواهد شد. بیشترین تنش در اطراف سوراخ اتصال و نزدیکی گوشه داخلی مشاهده میشود؛ بنابراین مش این نواحی ریزتر شده و تحلیل دوباره انجام میگیرد.
در مرحله بعد، دامنه تنش و تنش میانگین از چرخه بار استخراج میشود. دادههای خستگی ماده با توجه به استاندارد پروژه انتخاب شده و عمر مورد انتظار محاسبه میشود.
اگر عمر به مقدار هدف نرسد، گزینههایی مانند افزایش شعاع گوشه، تغییر ضخامت، اصلاح سوراخ، بهبود جزئیات اتصال یا کاهش دامنه بار بررسی میشوند. این فرآیند نشان میدهد که تحلیل عددی زمانی ارزشمند است که مستقیماً به تصمیم طراحی منجر شود.
چگونه نتیجه نرمافزار را اعتبارسنجی کنیم؟
هیچ نتیجه FEM نباید بدون کنترل مهندسی پذیرفته شود. محاسبه دستی تنش خمشی، بررسی ظرفیت مقطع و مقایسه واکنش تکیهگاهی با بار اعمالی، کنترلهای ساده اما مؤثری هستند.
جمع نیروها و ممانها باید با مدل سازگار باشد. همچنین مقدار تغییر شکل باید از نظر مهندسی منطقی به نظر برسد؛ یک خیز غیرعادی میتواند نشانه خطا در قیود، جنس ماده یا واحدهای ورودی باشد.

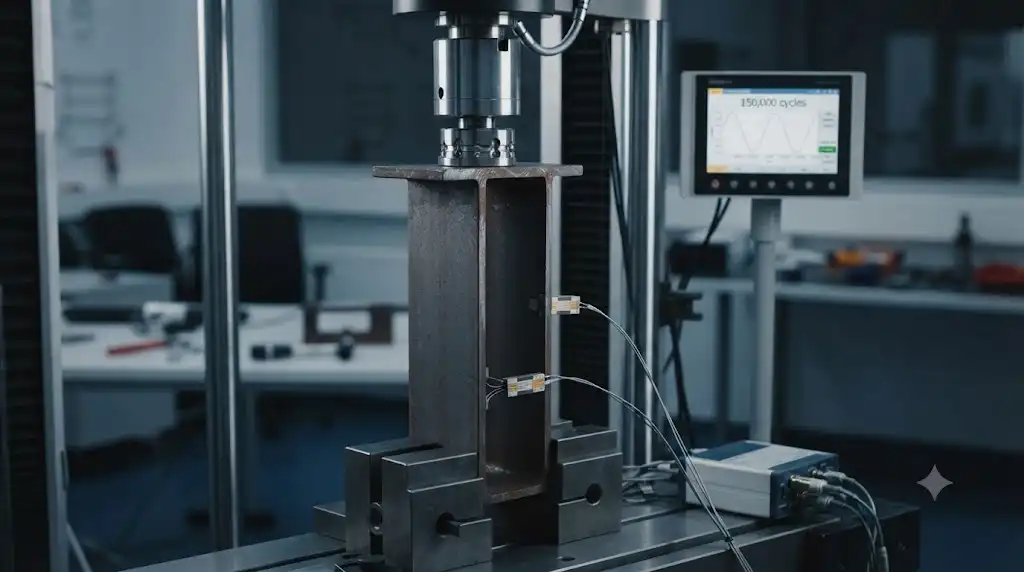

در قطعات حساس، تست نمونه واقعی، کرنشسنجی یا تست خستگی آزمایشگاهی میتواند برای اعتبارسنجی مدل عددی استفاده شود.
بهترین نرمافزار رایگان برای تحلیل یو چنل چیست؟
برای تحلیل مقدماتی یو چنل، FreeCAD FEM گزینهای ساده و رایگان است. CalculiX و Code_Aster برای تحلیلهای اجزای محدود پیشرفتهتر مناسب هستند و کاربران حرفهای میتوانند از ANSYS Mechanical، Abaqus یا COMSOL برای مدلهای پیچیده، غیرخطی و خستگی استفاده کنند. انتخاب نرمافزار باید بر اساس نوع تحلیل، پیچیدگی مدل، دادههای خستگی و استاندارد پروژه انجام شود.
جمعبندی
آنالیز تنش و خستگی در یو چنل فقط به استخراج یک عدد از نرمافزار محدود نمیشود. هندسه دقیق، مشخصات واقعی ماده، شرایط اتصال، نوع بارگذاری، کیفیت مش و روش ارزیابی خستگی همگی در اعتبار نتیجه نقش دارند.
برای پروژههای آموزشی و تحلیلهای اولیه، ابزارهای رایگان مانند FreeCAD، CalculiX و Code_Aster میتوانند گزینههای مناسبی باشند. در پروژههای صنعتی پیچیده، نرمافزارهایی مانند ANSYS، Abaqus و COMSOL امکانات بیشتری برای تماس، غیرخطی بودن، بارگذاری چرخهای و پسپردازش فراهم میکنند.
مهمترین اصل آن است که نتیجه شبیهسازی با محاسبات دستی، استاندارد مربوطه و در صورت نیاز آزمون واقعی کنترل شود. چنین رویکردی احتمال تصمیمگیری اشتباه بر اساس یک مدل عددی ظاهراً دقیق را کاهش میدهد.
سوالات متداول
آیا تحلیل استاتیکی برای بررسی خستگی یو چنل کافی است؟
خیر. تحلیل استاتیکی فقط وضعیت تنش و تغییر شکل تحت بارهای مشخص را نشان میدهد. برای خستگی باید چرخه بار، دامنه تنش، تنش میانگین و دادههای مناسب عمر خستگی نیز بررسی شوند.
بهترین نرمافزار رایگان برای تحلیل یو چنل چیست؟
FreeCAD FEM برای شروع گزینه مناسبی است. CalculiX و Code_Aster نیز قابلیتهای پیشرفتهتری دارند، اما یادگیری و تنظیم آنها به دانش بیشتری نیاز دارد.
آیا ANSYS برای تحلیل خستگی یو چنل مناسب است؟
بله. ANSYS Mechanical امکانات گستردهای برای تحلیل تنش، مشبندی، بارگذاری چرخهای و ارزیابی خستگی دارد و برای مدلهای صنعتی پیچیده قابل استفاده است.
آیا سوراخ پیچ در مدل یو چنل باید شبیهسازی شود؟
اگر سوراخ روی رفتار مکانیکی یا تمرکز تنش اثر دارد، حذف آن میتواند نتیجه را غیرواقعی کند. در تحلیل خستگی، اطراف سوراخها معمولاً از نواحی مهم برای بررسی هستند.
چرا با ریزتر شدن مش، تنش بیشینه افزایش پیدا میکند؟
ممکن است نقطه مورد بررسی دارای تمرکز تنش شدید یا تکینگی عددی باشد. بنابراین صرفاً استفاده از بیشترین مقدار تنش یک المان، بدون بررسی همگرایی و ماهیت ناحیه، روش قابل اعتمادی برای ارزیابی نیست.
برای تحلیل خستگی یو چنل از S-N استفاده کنیم یا ε-N؟
انتخاب روش به نوع بارگذاری، سطح تنش، میزان تغییر شکل پلاستیک و دادههای موجود بستگی دارد. S-N برای بسیاری از مسائل خستگی پرچرخه مناسب است، در حالی که ε-N برای شرایطی با کرنشهای قابل توجه کاربرد بیشتری دارد.
استاندارد مناسب برای خستگی سازه فولادی چیست؟
بسته به پروژه میتوان از استانداردهایی مانند EN 1993-1-9 و الزامات طراحی فولادی مرتبط استفاده کرد. معیار نهایی باید با استاندارد و مشخصات فنی کارفرما هماهنگ باشد.
آیا نتیجه نرمافزار بهتنهایی برای تأیید طراحی کافی است؟
خیر. مدل FEM باید با محاسبات تحلیلی، کنترل تعادل، بررسی همگرایی مش، استاندارد طراحی و در کاربردهای حساس با نتایج آزمایشگاهی یا دادههای واقعی اعتبارسنجی شود.
